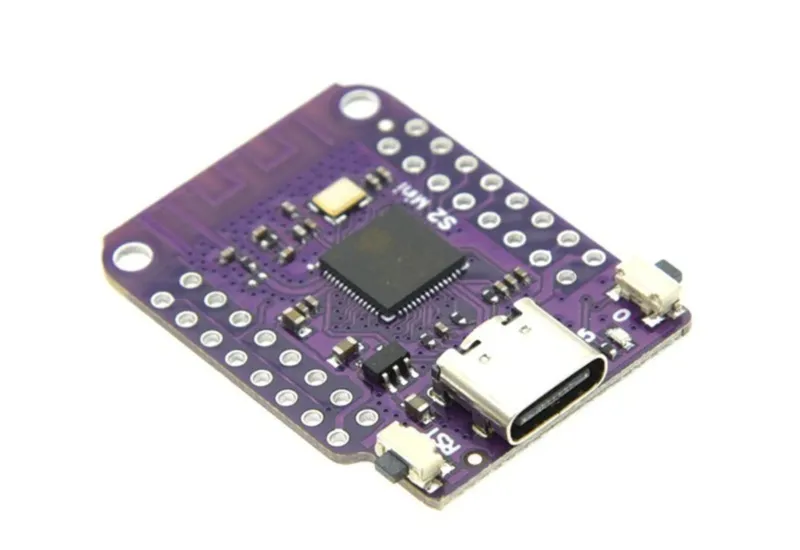

Wemos S2 Mini ESP32-S2

Dieses S2 Mini ist mit einem ESP32-S2-Chip ausgestattet. Dieser hat eine Taktfrequenz von stolzen 240Mhz. Außerdem verfügt er über integriertes WiFi. Durch die clevere Anordnung dieses Boards ist es genauso groß wie das D1 Mini, hat aber 2x so viele Pins.

Prozessor: ESP32-S2FN4R2
Taktfrequenz: 240Mhz
Anzahl Pins: 32
Anzahl GPIO-Pins: 27
Anzahl PWM-Pins: 27 (maximal 8 gleichzeitig)
Anzahl analoger Eingangspins (ADC): 18
Anzahl analoger Ausgangspins (DAC): 2
ROM: 128kB
SRAM: 320kB
PDRAM: 2MB
Flashspeicher: 4MB
USB-zu-Seriell-Konverter: ja, intern
Pinabstand: 2.54mm
USB-Anschluss: USB-C

Header-Pins werden mitgeliefert, müssen aber noch eingelötet werden.

Wemos S2 Mini in Arduino IDE installieren

1. Installieren Sie die Arduino IDE-Software (www.arduino.cc)
2. Gehen Sie in der Arduino IDE zu DATEI und dann zu EINSTELLUNGEN.
3. Tragen Sie bei WEITERE BOARD-MANAGER-URLS die folgende URL ein: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json (wenn bereits eine URL für beispielsweise die ESP8266-Boards vorhanden ist, fügen Sie diese URL mit einem Komma dazwischen hinzu.
4. Gehen Sie nun zu WERKZEUGE, BOARD und BOARD-VERWALTUNG
5. Suchen Sie die richtige Library (ESP32 by Espressif Systems) und installieren Sie diese (dies muss nur 1 Mal erfolgen)
6. Wählen Sie das Board LOLIN S2 Mini in der Liste unter WERKZEUGE, BOARD
7. Stellen Sie die Upload-Geschwindigkeit auf 115200 baud ein
8. Stellen Sie den Port auf den richtigen COM-Port ein.

Wemos S2 Mini kein COM-Port

Um das S2 Mini aktiv zu machen, halten Sie sowohl die 0- als auch die RST-Taste gleichzeitig gedrückt. Das S2 Mini wird nun erkannt. Lassen Sie die Tasten los und das S2 Mini kann mit der Arduino IDE programmiert werden

Abmessungen
Länge: 3,45cm
Breite: 2,52cm
Höhe: 0,44cm
