Wasserdurchflusssensor zur Messung der Strömungsgeschwindigkeit in Wasserleitungen und Schläuchen.
SKU: OT2104-D114 Artikelnummer: NB030 EAN: 4013488820707 Lagerort: F04.02
Alternative
Horizontaler Wasserpegelschalter / Flüssigkeitspegelsensor
€ 2,45
Diese Alternative ansehen
Wasserdurchflusssensor zur Messung der Durchflussgeschwindigkeit von Wasser oder anderen Flüssigkeiten. Diesen Sensor schließt du zwischen eine Wasserleitung oder einen Wasserschlauch an und er verwendet einen Pinwheel-Sensor, um zu messen, wie viel Flüssigkeit hindurchfließt. Das Pinwheel hat einen kleinen Magneten befestigt und einen Hall-Effekt-Magnetsensor auf der anderen Seite des Kunststoffrohrs, der messen kann, wie viele Umdrehungen das Pinwheel durch die Kunststoffwand gemacht hat.
Der Wasserdurchflusssensor wird mit drei Drähten geliefert: rot (5-18VDC), schwarz (Masse) und gelb (Hall-Effekt-Pulsausgang). Durch das Zählen der Pulse des Sensorausgangs kannst du den Flüssigkeitsdurchfluss verfolgen: Jeder Puls entspricht etwa 2.25 Milliliter. Bitte beachte, dass dies kein präziser Sensor ist und der Puls je nach Durchflussgeschwindigkeit, Flüssigkeitsdruck und Sensorausrichtung variieren kann. Eine sorgfältige Kalibrierung ist erforderlich, wenn mehr als 10% Genauigkeit benötigt wird.
Wasserdurchflusssensor-Spezifikationen:
Abmessungen
Länge: 6,2cm
Breite: 3,5cm
Höhe: 3,6cm
| Breite | 3,5 cm |
|---|---|
| Farbe | weiß |
| Länge | 6,2 cm |
| Typ | YF-S201 |
| Höhe | 3,6 cm |
| Feuchtigkeitsbereich | 35%-80% RH |
| Betrieben mit | 5 bis 18VDC |
| Maximaler Stromverbrauch | 15mA @ 5V |
| Durchflussrate | 1 bis 30 Liter/Minute |
| Temperaturbereich | -25 bis 80°C |
| Maximaler Wasserdruck | 1.75Mpa |
| Rohr- / Anschlussdurchmesser | 1/2″ / 20mm |
| Jeder Puls | 2,25 ml |
Noch keine Bewertungen.
Nicht zufrieden? Du hast 30 Tage nach Erhalt Zeit, das Produkt zurückzusenden.
Alles zur Rücksendung

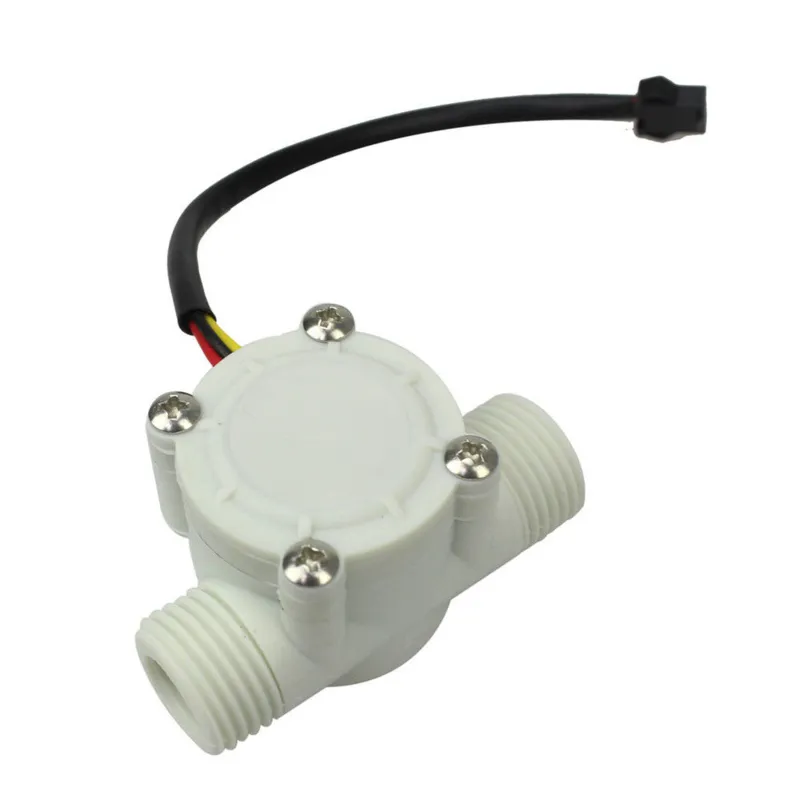

Wasserdurchflusssensor YF-S201
