Wasserdurchflusssensor

Name: Wasserdurchflusssensor
Brand: OTRONIC
SKU: OT3229
Price: 11.40 EUR
Availability: InStock

SKU: OT3229 Artikelnummer: NB186 EAN: 8720618231826

€ 11,40 Inkl. MwSt. (€ 9,42 Exkl. MwSt.)

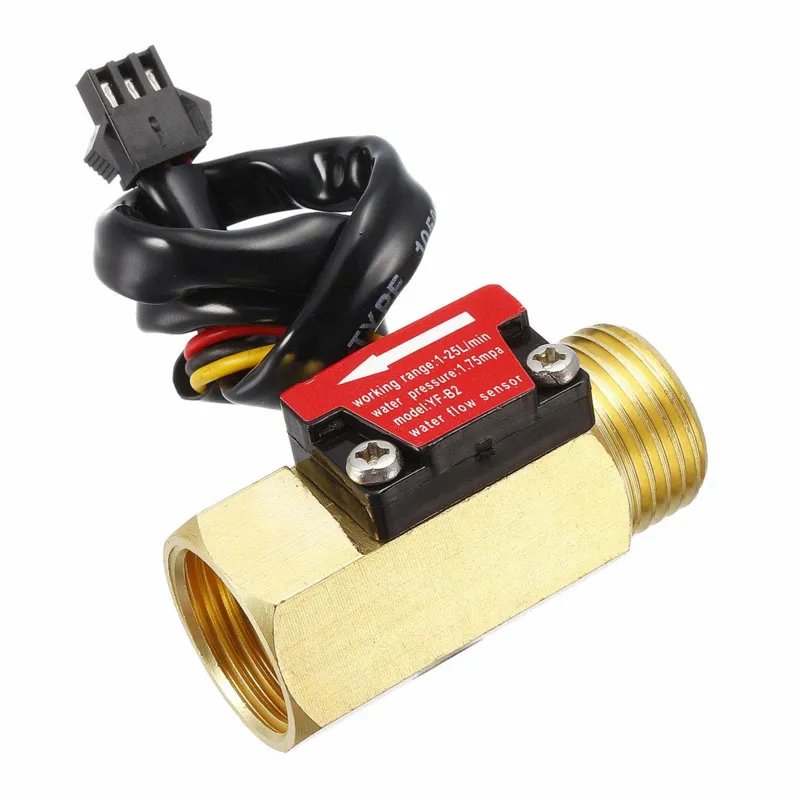

Der YF-B2 Wasserdurchflusssensor ist klein und leicht zu installieren. Der Sensor besteht hauptsächlich aus einem Kunststoffventilkörper, einer Wasserfluss-Rotorbaugruppe und einem Hall-Sensor. Er wird am Wassereinlassende des Gasboilers installiert, um den Wasserfluss zu erkennen.

Technische Spezifikationen:

Betriebsspannungsbereich: DC 5～18V
Minimale Nennbetriebsspannung: DC 5V
Maximaler Betriebsstrom: 15mA (DC 5V)
Laststrom: ≤ 10mA (DC 5V)
Betriebstemperaturbereich: ≤80 ℃
Anwendungs-Feuchtigkeitsbereich: 35% bis 90% RH (ohne Frost)
Zulässige Druckbeständigkeit: Wasserdruck unter 1.75 Mpa
Lagerungstemperatur: -25 ～ +80 ℃
Luftfeuchtigkeit bei Lagerung: 25% ～ 95% RH
Max. Flüssigkeitstemperatur: 120°C

Anschlussverdrahtung:

JST Stecker

Rotes Kabel: IN
Gelbes Kabel: OUT
Schwarzes Kabel: GND

Ausgangsspezifikationen:

Ausgangsimpuls High-Pegel: > DC 4.5 V (Eingangsspannung DC 5 V)
Ausgangsimpuls Low-Pegel: < DC 0.5 V (Eingangsspannung DC 5 V)
Feine Ausgabe (Flow -- Impulsausgabe): 1～ 25L/min ±3 %
Ausgangsimpuls-Tastverhältnis: 50±10%
Ausgangsanstiegszeit: 0.04 μS
Ausgangsfallzeit: 0.18 μS
Flow - Pulscharakteristiken: Horizontale Testpulsfrequenz (Hz)=[ 11* Q]± 5 % (horizontaler Test) (Q ist Durchflussrate L/min)

Beständigkeit gegen Umwelteinflüsse:

Stoßfestigkeit: Das Produkt ist gut verpackt und zeigt keine Auffälligkeiten, wenn es aus einer Höhe von 50 cm in X-, Y- und Z-Richtung auf eine Betonoberfläche frei fällt. Die Genauigkeit variiert innerhalb von 5%.
Isolationswiderstand: Der Isolationswiderstand zwischen dem Hall-Sensor und dem Kupferventilkörper beträgt mehr als 100 MΩ. (DC 500V)
Hitzebeständigkeit: in einer Umgebung von 80 ± 3 ℃ für 48 Stunden, Rückkehr auf normale Temperatur für 1-2 Stunden ohne Abweichungen, und die Teile weisen keine Risse, Lockerung, Ausdehnung, Verformung und andere Erscheinungen auf, und die Genauigkeit ändert sich innerhalb von 10%.
Kältebeständigkeit: in -20±3 ℃ Umgebung für 48 Stunden, Rückkehr auf normale Temperatur für 1-2 Stunden ohne Abnormalität, und die Teile weisen keine Risse, Lockerung, Ausdehnung, Verformung und andere Erscheinungen auf, und die Genauigkeit ändert sich

*Eight, flow --- pulse characteristics refer to the table F=11Q**
flow	pulse	error	min	max	flow	pulse	error	min	max
2	22	± 1.020	22.44	21.56	6.1	67.1	±3.2	68.44	65.76
2.1	23.1	± 1.021	23.59	22.64	6.2	68.2	±3.3	69.56	66.90
2.2	24.2	± 1.022	24.68	23.72	6.3	69.3	±3.4	70.69	67.91
2.3	25.3	±1.023	25.83	24.79	6.4	70.4	±3.5	71.81	69.06
2.4	26.4	±1.024	26.93	25.87	6.5	71.5	±3.6	72.93	70.07
2.5	27.5	±1.025	28.08	26.95	6.6	72.6	±3.7	74.05	71.22
2.6	28.6	±1.026	29.17	28.03	6.7	73.7	±3.8	75.17	72.23
2.7	29.7	±1.027	30.32	29.11	6.8	74.8	±3.9	76.30	73.38
2.8	30.8	±1.028	31.42	30.18	6.9	75.9	±3.10	77.42	74.38
2.9	31.9	±1.029	32.57	31.26	7	77	±3.11	78.54	75.54
3	33	±1.030	33.66	32.34	7.1	78.1	±3.12	79.66	76.54
3.1	34.1	±1.031	34.82	33.42	7.2	79.2	±3.13	80.78	77.70
3.2	35.2	±1.032	35.90	34.50	7.3	80.3	±3.14	81.91	78.69
3.3	36.3	±1.033	37.06	35.57	7.4	81.4	±3.15	83.03	79.85
3.4	37.4	±1.034	38.15	36.65	7.5	82.5	±3.16	84.15	80.85
3.5	38.5	±1.035	39.31	37.73	7.6	83.6	±3.17	85.27	82.01
3.6	39.6	±1.036	40.39	38.81	7.7	84.7	±3.18	86.39	83.01
3.7	40.7	±1.037	41.55	39.89	7.8	85.8	±3.19	87.52	84.17
3.8	41.8	±1.038	42.64	40.96	7.9	86.9	±3.20	88.64	85.16
3.9	42.9	±1.039	43.80	42.04	8	88	±3.21	89.76	86.33
4	44	±1.040	44.88	43.12	8.1	89.1	±3.22	90.88	87.32
4.1	45.1	±1.041	46.05	44.20	8.2	90.2	±3.23	92.00	88.49
4.2	46.2	±1.042	47.12	45.28	8.3	91.3	±3.24	93.13	89.47
4.3	47.3	±1.043	48.29	46.35	8.4	92.4	±3.25	94.25	90.64
4.4	48.4	±1.044	49.37	47.43	8.5	93.5	±3.26	95.37	91.63
4.5	49.5	±1.045	50.54	48.51	8.6	94.6	±3.27	96.49	92.80
4.6	50.6	±1.046	51.61	49.59	8.7	95.7	±3.28	97.61	93.79
4.7	51.7	±1.047	52.79	50.67	8.8	96.8	±3.29	98.74	94.96
4.8	52.8	±1.048	53.86	51.74	8.9	97.9	±3.30	99.86	95.94
4.9	53.9	±1.049	55.03	52.82	9	99	±3.31	100.98	97.12
5	55	±1.050	56.10	53.90	9.1	100.1	±3.32	102.10	98.10
5.1	56.1	±1.051	57.28	54.98	9.2	101.2	±3.33	103.22	99.28
5.2	57.2	±1.052	58.34	56.06	9.3	102.3	±3.34	104.35	100.25
5.3	58.3	±1.053	59.52	57.13	9.4	103.4	±3.35	105.47	101.44
5.4	59.4	±1.054	60.59	58.21	9.5	104.5	±3.36	106.59	102.41
5.5	60.5	±1.055	61.77	59.29	9.6	105.6	±3.37	107.71	103.59
5.6	61.6	±1.056	62.83	60.37	9.7	106.7	±3.38	108.83	104.57
5.7	62.7	±1.057	64.02	61.45	9.8	107.8	±3.39	109.96	105.75
5.8	63.8	±1.058	65.08	62.52	9.9	108.9	±3.40	111.08	106.72
5.9	64.9	±1.059	66.26	63.60	10	110	±3.41	112.20	107.91
