Schaltplan und Codebeispiel

So schließt du den AD9850 DDS Signalgenerator Modul an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

AD9850 DDS Sinus- und Rechteckwellengenerator

Dieses Projekt steuert ein AD9850 DDS-Modul über eine 4-adrige serielle Schnittstelle, um präzise Sinus- und Rechteckfrequenzen zu erzeugen. Der Arduino initialisiert das DDS-Modul und schaltet die Ausgangsfrequenz periodisch zwischen 1 kHz, 10 kHz und 100 kHz um. Schließen Sie ein Oszilloskop oder einen Frequenzzähler an ZOUT1 (Sinuswelle) oder QOUT1 (Rechteckwelle) an, um das Ausgangssignal zu prüfen.

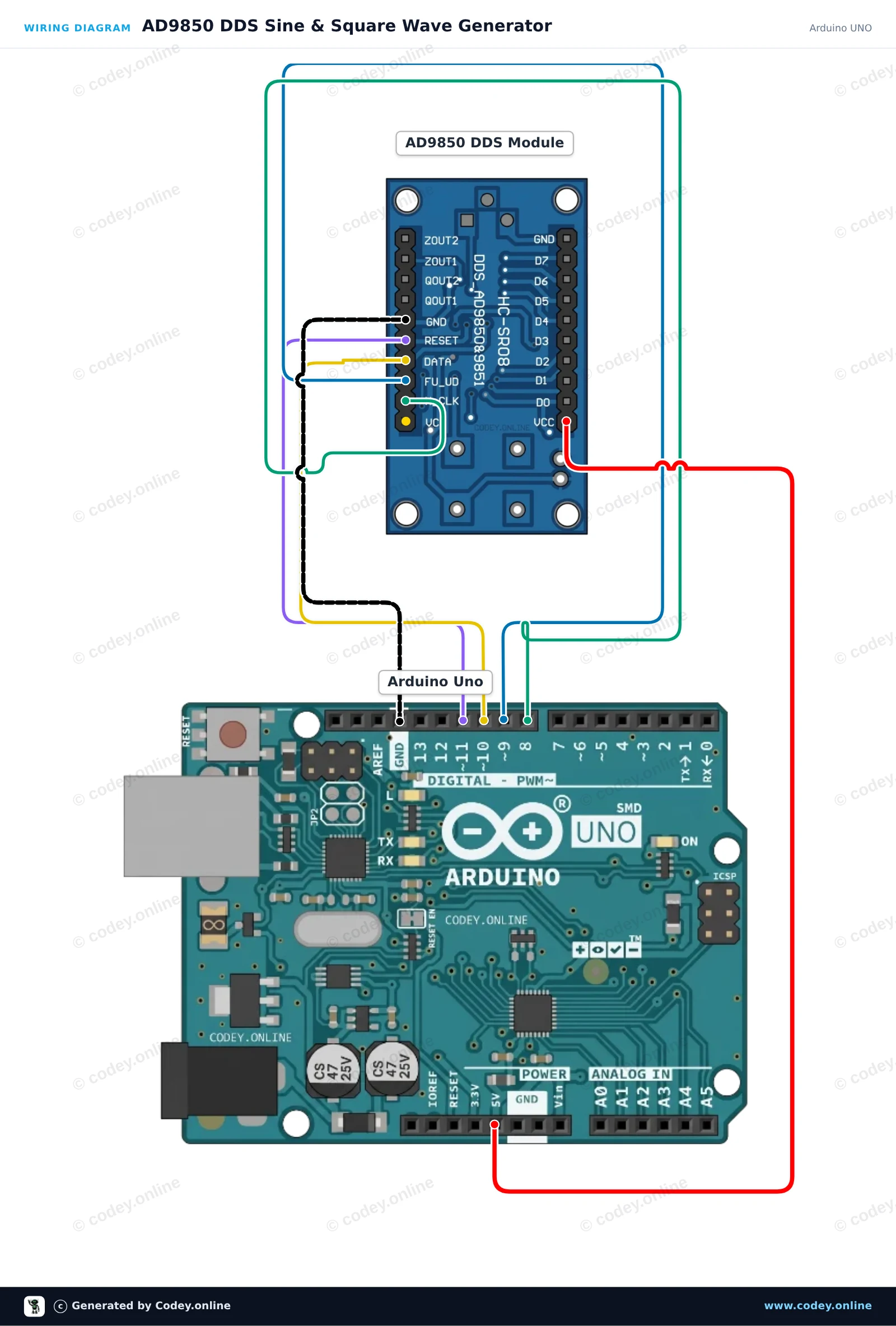

Anschlussplan: AD9850 DDS Signalgenerator Modul an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

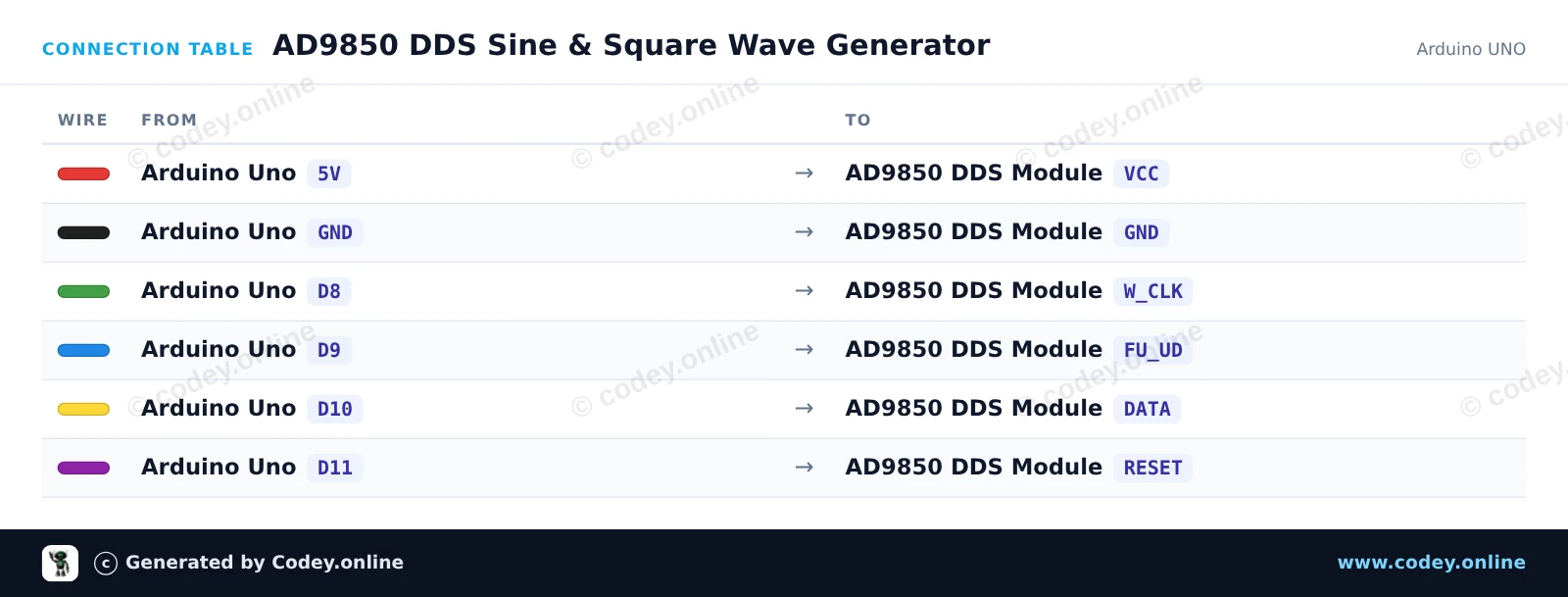

Anschlusstabelle: AD9850 DDS Signalgenerator Modul an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
AD9850_DDS_Sine_Square_Wave_Generator.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : AD9850 DDS Sine & Square Wave Generator
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : AD9850 DDS Signal Generator Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int PIN_W_CLK = 8;
const int PIN_FQ_UD = 9;   // Labeled FU_UD on module
const int PIN_DATA  = 10;
const int PIN_RESET = 11;

const unsigned long AD9850_REF_CLOCK = 125000000UL; // 125 MHz reference oscillator

void pulsePin(int pin) {
  digitalWrite(pin, HIGH);
  delayMicroseconds(1);
  digitalWrite(pin, LOW);
  delayMicroseconds(1);
}

void ad9850Reset() {
  digitalWrite(PIN_RESET, HIGH);
  delayMicroseconds(1);
  digitalWrite(PIN_RESET, LOW);
  delayMicroseconds(1);
  pulsePin(PIN_W_CLK);
  pulsePin(PIN_FQ_UD);
}

void ad9850SetFrequency(double freqHz) {
  // Calculate 32-bit tuning word: (freq * 2^32) / ReferenceClock
  uint32_t tuningWord = (uint32_t)((freqHz * 4294967296.0) / (double)AD9850_REF_CLOCK);

  // Transmit 32-bit frequency tuning word (LSB first)
  for (int i = 0; i < 32; i++) {
    digitalWrite(PIN_DATA, (tuningWord >> i) & 0x01);
    pulsePin(PIN_W_CLK);
  }

  // Transmit 8 control/phase bits (all 0 for normal operation)
  for (int i = 0; i < 8; i++) {
    digitalWrite(PIN_DATA, LOW);
    pulsePin(PIN_W_CLK);
  }

  // Latch the updated frequency into the DDS core
  pulsePin(PIN_FQ_UD);
}

void setup() {
  pinMode(PIN_W_CLK, OUTPUT);
  pinMode(PIN_FQ_UD, OUTPUT);
  pinMode(PIN_DATA, OUTPUT);
  pinMode(PIN_RESET, OUTPUT);

  digitalWrite(PIN_W_CLK, LOW);
  digitalWrite(PIN_FQ_UD, LOW);
  digitalWrite(PIN_DATA, LOW);
  digitalWrite(PIN_RESET, LOW);

  Serial.begin(115200);
  while (!Serial) {
    ;
  }

  Serial.println(F("AD9850 DDS Generator Initialized"));
  ad9850Reset();
}

void loop() {
  const double testFrequencies[] = {1000.0, 10000.0, 100000.0};

  for (int i = 0; i < 3; i++) {
    double freq = testFrequencies[i];
    ad9850SetFrequency(freq);
    Serial.print(F("Output frequency set to: "));
    Serial.print(freq);
    Serial.println(F(" Hz"));
    delay(3000);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

AD9850 DDS-Signalgenerator mit ESP32

Dieses Projekt erzeugt präzise Sinus- und Rechtecksignale mit dem AD9850 DDS-Modul, gesteuert von einem ESP32. Der Sketch durchläuft alle 3 seconds eine Frequenzsequenz (1 kHz, 10 kHz, 100 kHz und 1 MHz). Schließen Sie ein Oszilloskop oder einen Frequenzzähler an ZOUT1 für ein Sinussignal oder an QOUT1 für einen Rechteckausgang an.

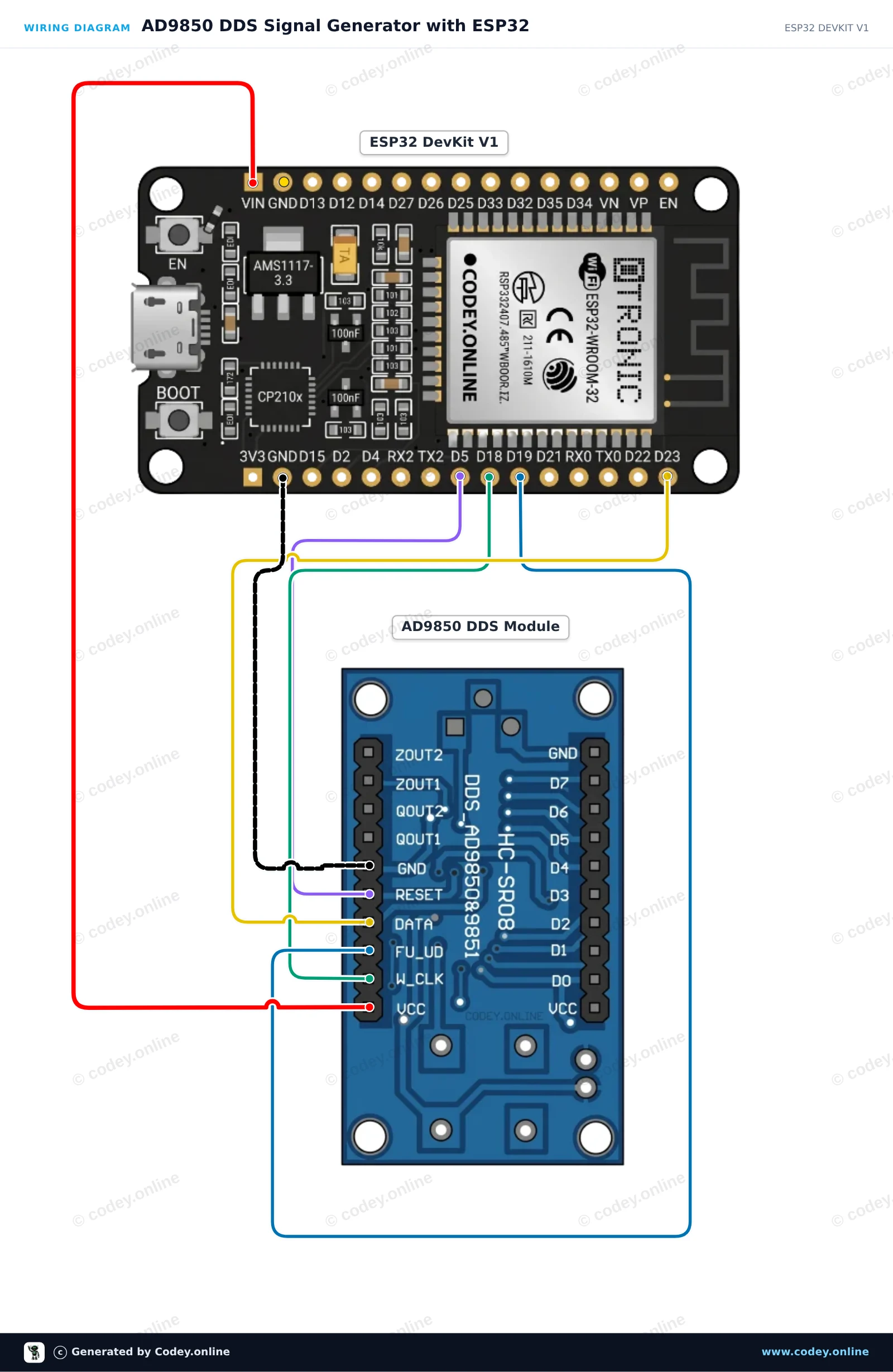

Anschlussplan: AD9850 DDS Signalgenerator Modul an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

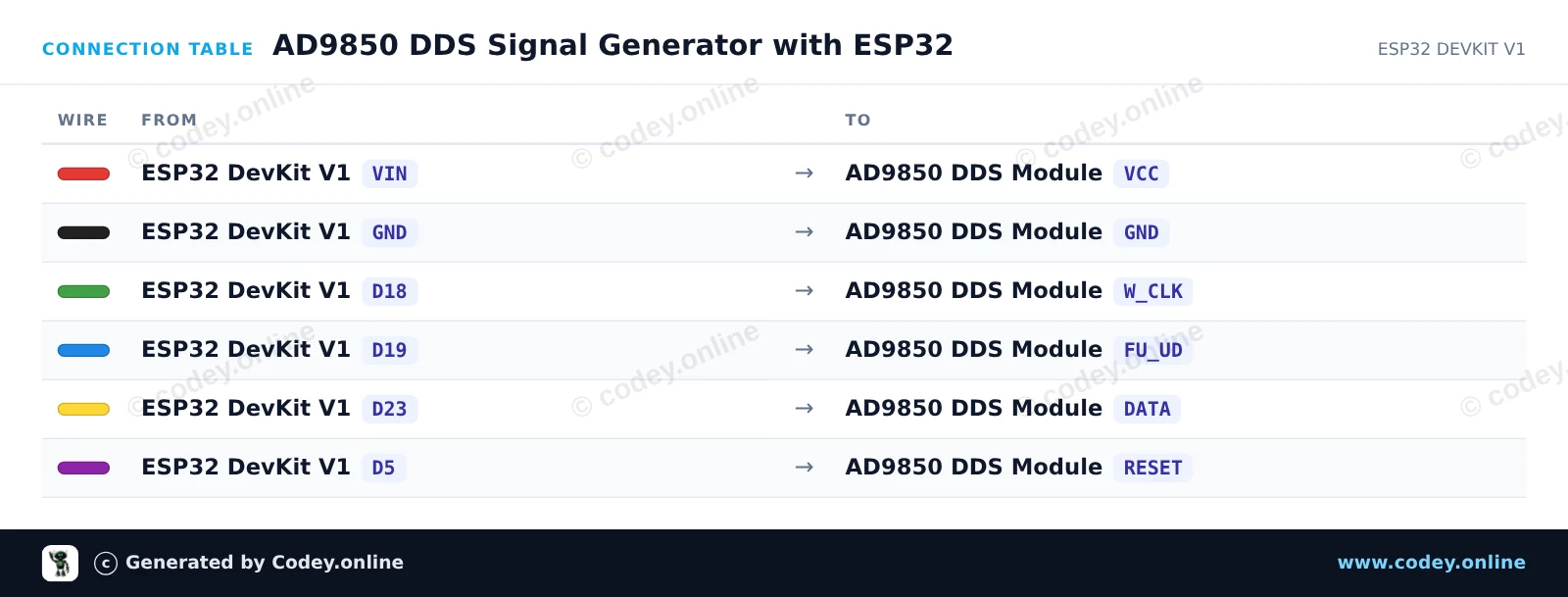

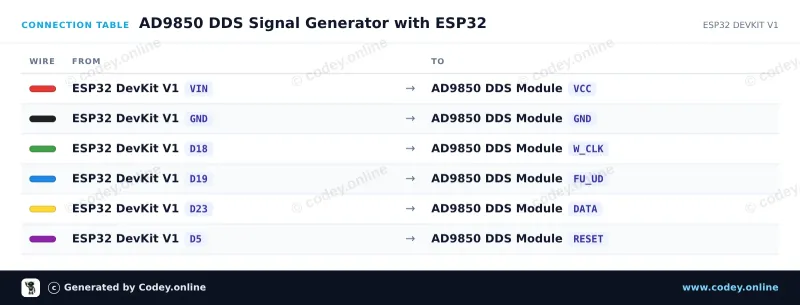

Anschlusstabelle: AD9850 DDS Signalgenerator Modul an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
AD9850_DDS_Signal_Generator_with_ESP32.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : AD9850 DDS Signal Generator with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : AD9850 DDS Signal Generator Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// AD9850 DDS Signal Generator Demo on ESP32
const int W_CLK_PIN = 18;
const int FU_UD_PIN = 19;
const int DATA_PIN  = 23;
const int RESET_PIN = 5;

// 125 MHz reference clock crystal on board
const double REF_CLK = 125000000.0;

const double testFrequencies[] = {1000.0, 10000.0, 100000.0, 1000000.0};
const int numFrequencies = sizeof(testFrequencies) / sizeof(testFrequencies[0]);
int currentFreqIndex = 0;

void pulseHigh(int pin) {
  digitalWrite(pin, HIGH);
  delayMicroseconds(1);
  digitalWrite(pin, LOW);
  delayMicroseconds(1);
}

void resetAD9850() {
  pulseHigh(RESET_PIN);
  pulseHigh(W_CLK_PIN);
  pulseHigh(FU_UD_PIN); // Enable serial load mode
}

void sendFrequency(double frequency) {
  uint32_t tuningWord = (uint32_t)((frequency * 4294967296.0) / REF_CLK);

  // Send 32-bit frequency tuning word (LSB first)
  for (int i = 0; i < 32; i++) {
    digitalWrite(DATA_PIN, (tuningWord >> i) & 0x01);
    pulseHigh(W_CLK_PIN);
  }

  // Send 8 control/phase bits (0x00 for 0 phase offset)
  for (int i = 0; i < 8; i++) {
    digitalWrite(DATA_PIN, LOW);
    pulseHigh(W_CLK_PIN);
  }

  // Latch new frequency to output
  pulseHigh(FU_UD_PIN);
}

void setup() {
  Serial.begin(115200);
  delay(500);
  Serial.println("AD9850 DDS Signal Generator Initializing...");

  pinMode(W_CLK_PIN, OUTPUT);
  pinMode(FU_UD_PIN, OUTPUT);
  pinMode(DATA_PIN,  OUTPUT);
  pinMode(RESET_PIN, OUTPUT);

  digitalWrite(W_CLK_PIN, LOW);
  digitalWrite(FU_UD_PIN, LOW);
  digitalWrite(DATA_PIN,  LOW);
  digitalWrite(RESET_PIN, LOW);

  resetAD9850();
  Serial.println("AD9850 ready!");
}

void loop() {
  double freq = testFrequencies[currentFreqIndex];
  sendFrequency(freq);

  Serial.print("Output frequency set to: ");
  Serial.print(freq, 0);
  Serial.println(" Hz");

  currentFreqIndex = (currentFreqIndex + 1) % numFrequencies;
  delay(3000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

AD9850 DDS Signalgenerator Modul

Signalgeneratoren/Funktionsgeneratoren sind superpraktisch von RF bis eingebetteter Logik, aber sie sind meistens nicht super günstig.

Gute Nachrichten: Mit diesem AD9850 DDS Modul erstellen Sie mit etwas Montage Ihren eigenen flexiblen, funktionalen und benutzerfreundlichen Arduino-Frequenzgenerator!

Mit einem LED-Display, einem Drehpotentiometer und einem Arduino machen Sie einen einfach zu verwendenden, freistehenden Signalgenerator. (Vergessen Sie dann nicht, einen CP2102 USb naar TTL Serial Converter zu erwerben, falls Sie noch keinen zu Hause haben)

Sie können sich auch dafür entscheiden, dies nur mit Arduino Uno auf einem Breadboard zu kombinieren.

Ein völlig anderer Weg ist, dieses Modul zu verwenden, um Ihr eigenes Software Defined Radio (SDR) zu bauen.

Kurzum, ein schönes Modul, um damit loszulegen!

Merkmale:

  • 125 MHz Taktrate
  • On-Chip High Performance DAC und Hochgeschwindigkeits-Komparator
  • DAC SFDR > 50 dB @ 40 MHz AOUT
  • 32-Bit Frequenzabstimmwort
  • Vereinfachte Steuerungsschnittstelle: paralleles Byte oder serielles Ladeformat
  • Möglichkeit zur Phasenmodulation
  • Betrieb mit einer einzigen Versorgung von 3,3 V oder 5 V
  • Niedriger Stromverbrauch: 380 mW @ 125 MHz (5 V); 155 mW @ 110 MHz (3,3 V)
  • Ausschaltfunktion
  • Ultrakleine SSOP-Verpackung mit 28 Anschlüssen

ANWENDUNGEN:

  • Frequenz/Phase—Agile Sinuswellensynthese
  • Takterzeugung und Verriegelungsschaltungen für digitale Kommunikation
  • Digital gesteuerter ADC-Codiergenerator
  • Agile Local Oscillator-Anwendungen
  • AD9850 DDS
  • 3,3 V oder 5 V
  • LED-Display
  • 125 MHz

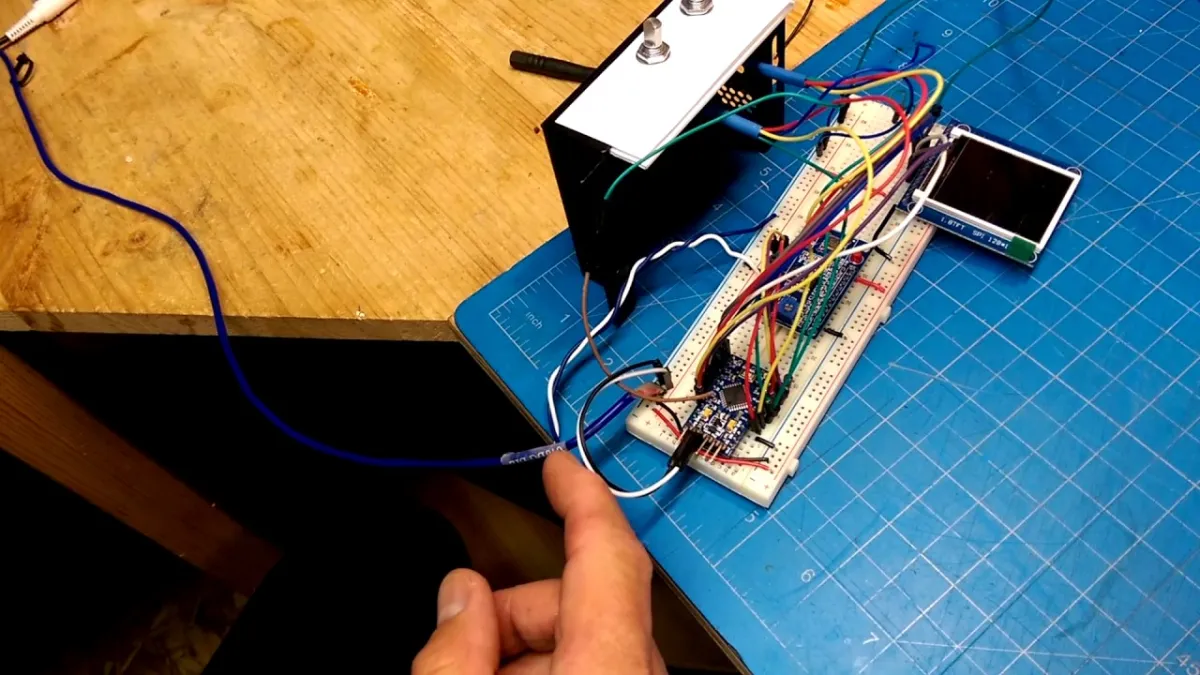

Beim Abspielen wird das Video von YouTube geladen.

Warum dieses Produkt wählen?

  • Einfach zu verwenden – Mit Arduino und Breadboard kombinierbar.
  • Eigenständiger Generator – Mit Display, Potentiometer und Arduino.
  • Eigenen SDR bauen – Auch für Software Defined Radio einsetzbar.
  • Geringer Stromverbrauch – Arbeitet mit 380 mW oder 155 mW.
  • Phasenmodulation möglich – Unterstützt Phasenmodulation.
Spezifikationen
Stromversorgung3,3 V oder 5 V
Taktfrequenz125 MHz
Leistung380 mW @ 125 MHz (5 V); 155 mW @ 110 MHz (3,3 V)
ModellAD9850
Vereinfachte Steueroberflächeparalleles Byte- oder serielles Ladeformat
Niedrige Leistung380 mW @ 125 MHz (5 V); 155 mW @ 110 MHz (3,3 V)
Anzahl der Ableitungen28
