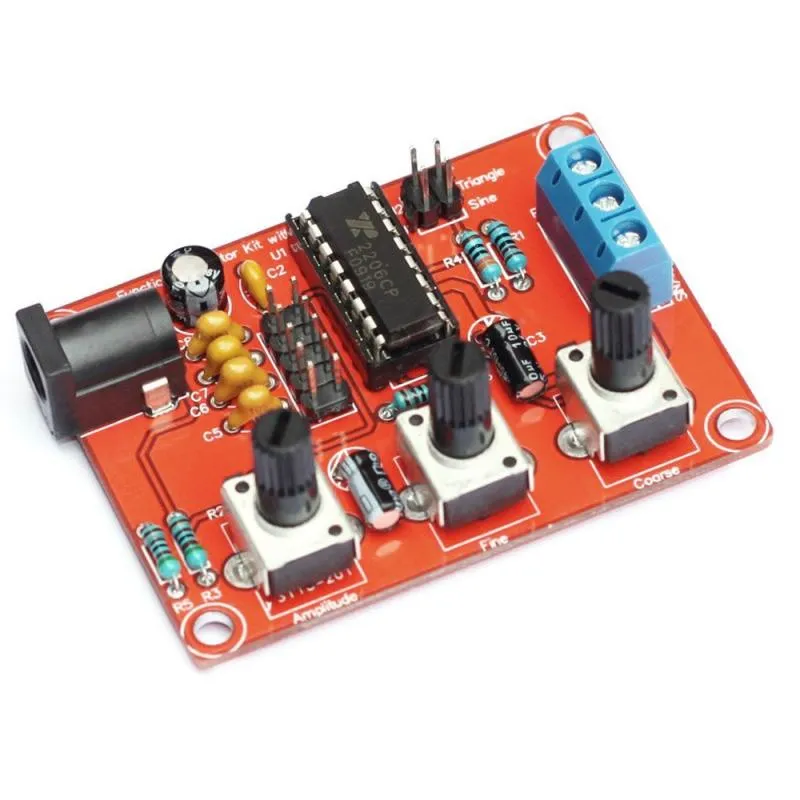

XR2206 Signalgenerator DIY-Kit

Wenn Sie auf der Suche nach einem einfachen Signalgenerator-Kit sind, das günstig ist und in weniger als einer Stunde gebaut werden kann, dann ist dieses Kit genau das Richtige für Sie!

Eine beeindruckende Ergänzung für Ihr bestehendes Elektroniklabor.

Bitte beachten Sie, dass es keinen professionellen Funktionsgenerator ersetzt, aber es sieht dennoch ziemlich praktisch aus für Elektronik-Hobbyisten/Maker, um bestimmte Projekte zu reparieren/zu debuggen. Dies ist ein Gadget, von dem und mit dem Sie viel lernen werden.

Ein Funktionsgenerator ist ein unverzichtbarer Bestandteil eines Elektroniklabors, aber leider für den durchschnittlichen Elektronik-Hobbyisten sehr teuer. Das beliebteste (und günstige) chinesische DIY-Kit auf dem Markt ist das auf Basis des praktischen Funktionsgenerator-Chips XR2206.

Dieses einfach zu bauende 1Hz-IMHz XR2206 Funktionsgenerator-Kit ermöglicht viele verschiedene Routine-Messungen und Experimente und bietet Sinus-, Rechteck- und Dreieck-Ausgangswellenformen von ordentlicher Qualität mit mäßiger Stabilität und Genauigkeit. Mehr als ausreichend für ein kleines Hobbylabor für Heimelektronik!

Wenn Sie dieses Do-it-yourself-Kit kaufen, erfordert es etwas Lötarbeit und Sie erhalten alles, was nötig ist, um das Projekt abzuschließen. Das Paket enthält Befestigungsmaterial und eine Anleitung, der ich sicher bin, dass die meisten Maker ihr folgen können. Glücklicherweise wird das Kit mit bedrahteten Bauteilen geliefert, und auf der doppelseitigen PCB gibt es Beschriftungen, die Ihnen klar sagen, wo Sie jedes Teil montieren und verlöten müssen. Außerdem gibt es auch eine hochwertige Fassung für den XR2206-Chip, schöne Kappen für die Jumper und Knöpfe für die Potentiometer.



Kit-Bauanleitung:

Der Aufbau wird ein Kinderspiel, wenn Sie wissen, was Sie tun! Löten Sie wie gewohnt zuerst alle Low-Profile-Komponenten einzeln und löten Sie zum Schluss die IC-Fassung. Denken Sie daran, sorgfältig auf die Polarität der Elektrolytkondensatoren und die Ausrichtung des XR2206-IC zu achten. Schneiden Sie die Beinchen aller Bauteile so kurz wie möglich ab, um auch unbeabsichtigte Kurzschlüsse zu vermeiden.



Schnelle Testtipps

Wenn der Aufbau abgeschlossen ist und Sie bereit sind, den Funktionsgenerator in Betrieb zu nehmen, achten Sie auf die Polarität der Stromversorgung. Führen Sie anschließend 9-12V DC (9V typisch) über den DC-Eingang zu.

Verbinden Sie die unteren zwei Pins (Tri/Sin) des Wellenform-Auswahljumpers kurz
Verbinden Sie die oberen zwei Pins (65K-1M) des Frequenzauswahljumpers kurz
Drehen Sie am Knopf des Feinabstimmungs-Potentiometers, um die Signalfrequenz fein einzustellen
Drehen Sie am Knopf des Potentiometers für die Grobabstimmung, um die Signalfrequenz grob einzustellen
Drehen Sie am Knopf des Amplitudenpotentiometers, um die Amplitude des Ausgangssignals anzupassen

Für die Stromversorgung können Sie eine 6F22 9V-Batterie verwenden, da der Gesamtstromverbrauch bei 9V sehr gering ist. Wenn Sie jedoch eine 9V-12V-Stromversorgung (niemals mehr als 12V) verwenden, stellen Sie sicher, dass es sich um einen stabilen Typ mit sehr geringem Ausgangsrauschen und Ripple handelt. Nach einem erfolgreichen Aufbau und dem ersten Test können Sie den XR2206 in ein speziell dafür entwickeltes Gehäuse einsetzen (separat erhältlich OT3631)

Bitte beachten Sie, dass der Rechteckausgang nicht durch die Amplitudenregelung läuft. Nur die Amplitude der Sinus-/Dreieckwellen kann mit dem Knopf geregelt werden (und wird auch von der Eingangsspannung beeinflusst).

Das XR2206 Funktionsgenerator DIY-Kit ist wirklich ein günstiges und leicht zu bauendes Kit, das für die meisten Anfänger und Elektronik-Enthusiasten nützlich sein kann. Erzeugt nahezu perfekte Rechteck-, Sinus- und Dreieckswellenformen.



Wir empfehlen unseren USB-Lötkolben zum Löten dieses Kits.





Abmessungen
Länge: 6,3cm
Breite: 4,5cm
Höhe: 1cm

  • Frequenz einstellbar
  • Komplettbausatz
  • XR2206-Chip
  • 6,3 x 4,5 x 1 cm

Warum dieses Produkt wählen?

  • Schnell aufgebaut – In weniger als einer Stunde fertig.
  • Drei Wellenformen – Sinus-, Rechteck- und Dreiecksausgang.
  • Lehrreiches Projekt – Mit diesem Bausatz lernst du viel.
  • Praktisch zum Debuggen – Geeignet zum Reparieren und Debuggen von Projekten.
  • Inklusive Teile – Enthält Befestigungsmaterial und eine Anleitung.
  • Klare Montage – PCB-Beschriftungen zeigen, wo alles hingehört.
Spezifikationen
Abmessungen6,3 x 4,5 x 1 cm
Eingangsspannung9-12V DC
Frequenzbereich1Hz-1MHz

Im Lieferumfang

  • XR2206-Funktionsgenerator-Bausatz
  • Befestigungsmaterial
  • Anleitungsheft
  • Durchsteckbauteile
  • Sockel für den XR2206-Chip
  • Kappen für die Jumper
  • Knöpfe für die Potentiometer
