Schaltplan und Codebeispiel

So schließt du den PWM-zu-Spannungswandler-Modul 0-10V an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

PWM-zu-0-10V-Spannungswandler-Demo

Dieses Projekt zeigt, wie man mit einem Arduino-PWM-Ausgang eine analoge Steuerspannung (0-10V) erzeugt. Der Arduino gibt auf Pin 9 ein wechselndes PWM-Signal aus, das das Modul in eine proportionale DC-Spannung am VOUT-Anschluss umwandelt. Öffnen Sie den Serial Monitor, um das aktuelle PWM-Duty-Cycle zu beobachten, während der Ausgang hoch- und herunterfährt.

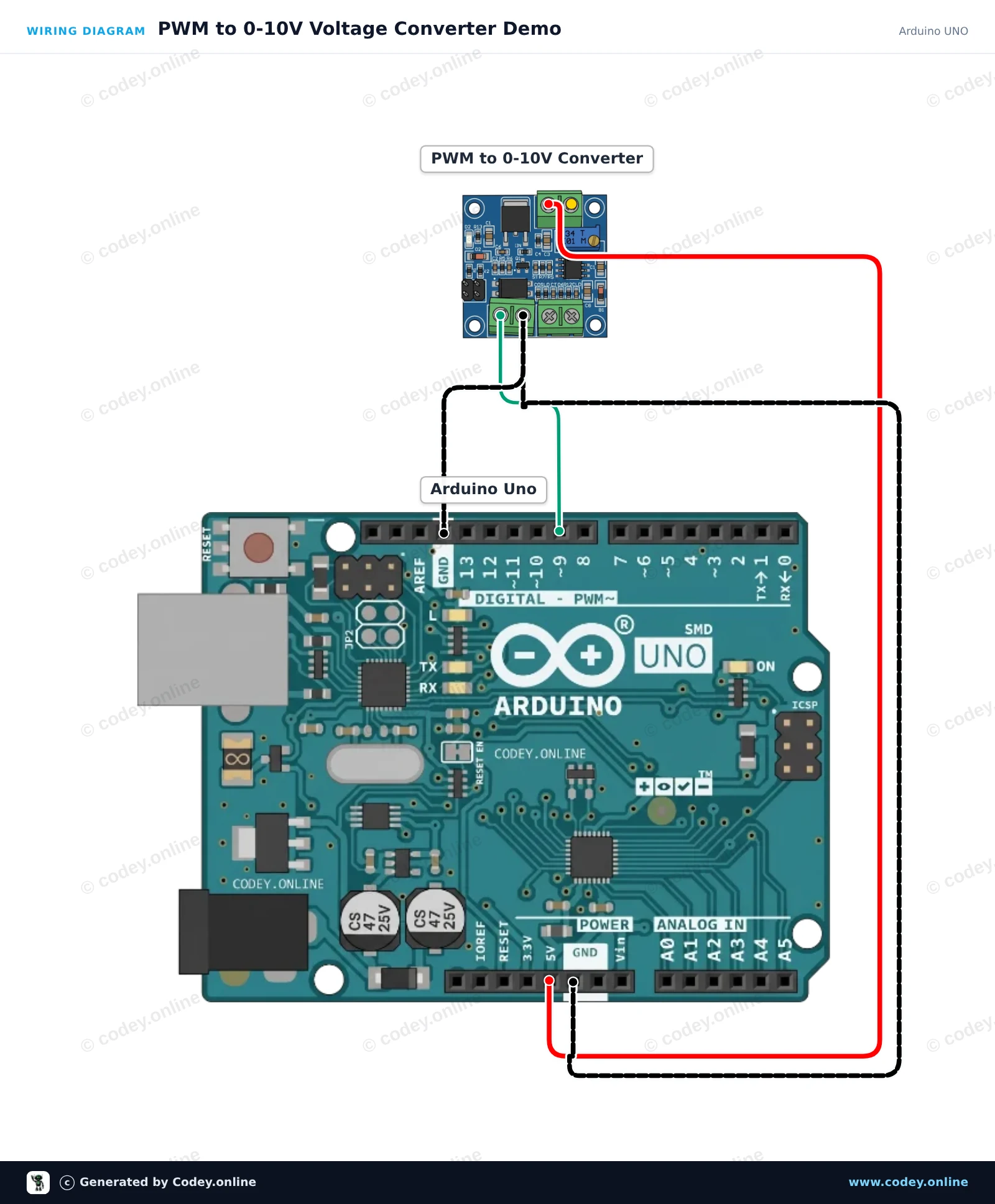

Anschlussplan: PWM-zu-Spannungswandler-Modul 0-10V an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

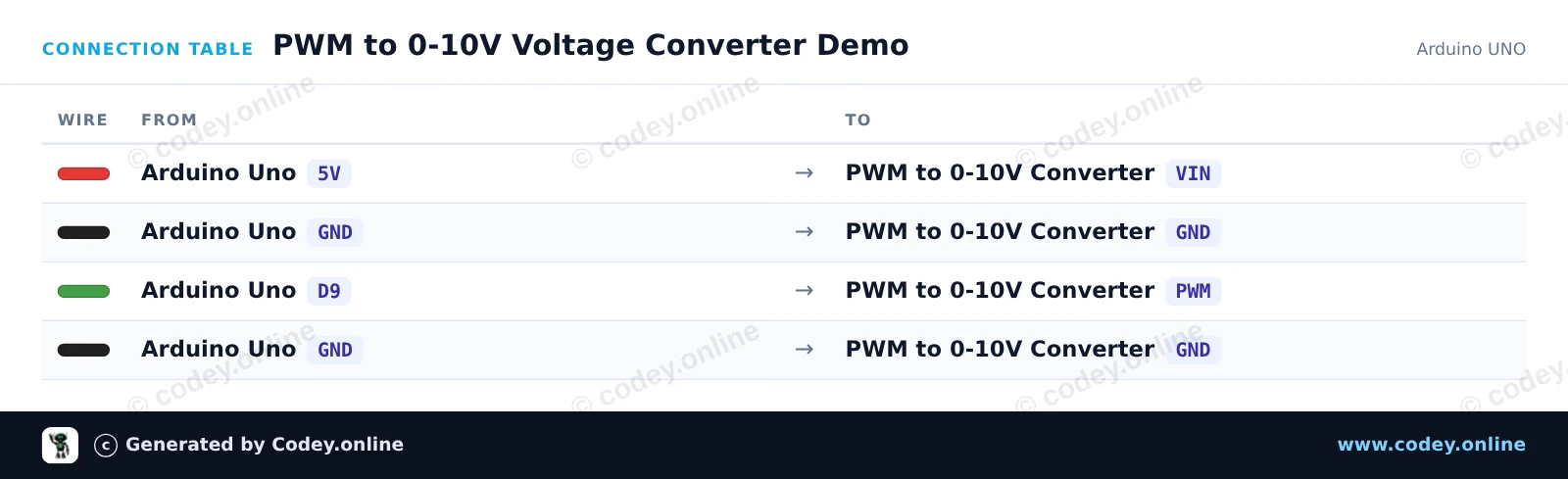

Anschlusstabelle: PWM-zu-Spannungswandler-Modul 0-10V an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
PWM_to_0_10V_Voltage_Converter_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PWM to 0-10V Voltage Converter Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Voltage Converter Demo

const int pwmPin = 9;

void setup() {
  pinMode(pwmPin, OUTPUT);
  Serial.begin(115200);
  Serial.println(F("PWM to Voltage Converter initialized."));
}

void loop() {
  // Ramp up output voltage (0% to 100% duty cycle)
  Serial.println(F("Ramping voltage up..."));
  for (int duty = 0; duty <= 255; duty += 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);

  // Ramp down output voltage (100% to 0% duty cycle)
  Serial.println(F("Ramping voltage down..."));
  for (int duty = 255; duty >= 0; duty -= 5) {
    analogWrite(pwmPin, duty);
    Serial.print(F("Duty cycle: "));
    Serial.print((duty * 100) / 255);
    Serial.println(F("%"));
    delay(50);
  }

  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 PWM zu 0-10V Spannungswandler-Demo

Dieses Projekt zeigt, wie ein digitales PWM-Signal vom ESP32 mit dem PWM-to-Voltage converter module in eine analoge 0-10V-Steuerspannung umgewandelt wird. Das Modul wird über eine externe 12V DC-Versorgung betrieben und über GPIO 18 gesteuert. Der Sketch fährt den PWM duty cycle von 0% auf 100% hoch und erzeugt dabei eine analoge Ausgangsspannung von 0V bis 10V (ideal für PLCs, VFDs oder industrielle Dimmer).

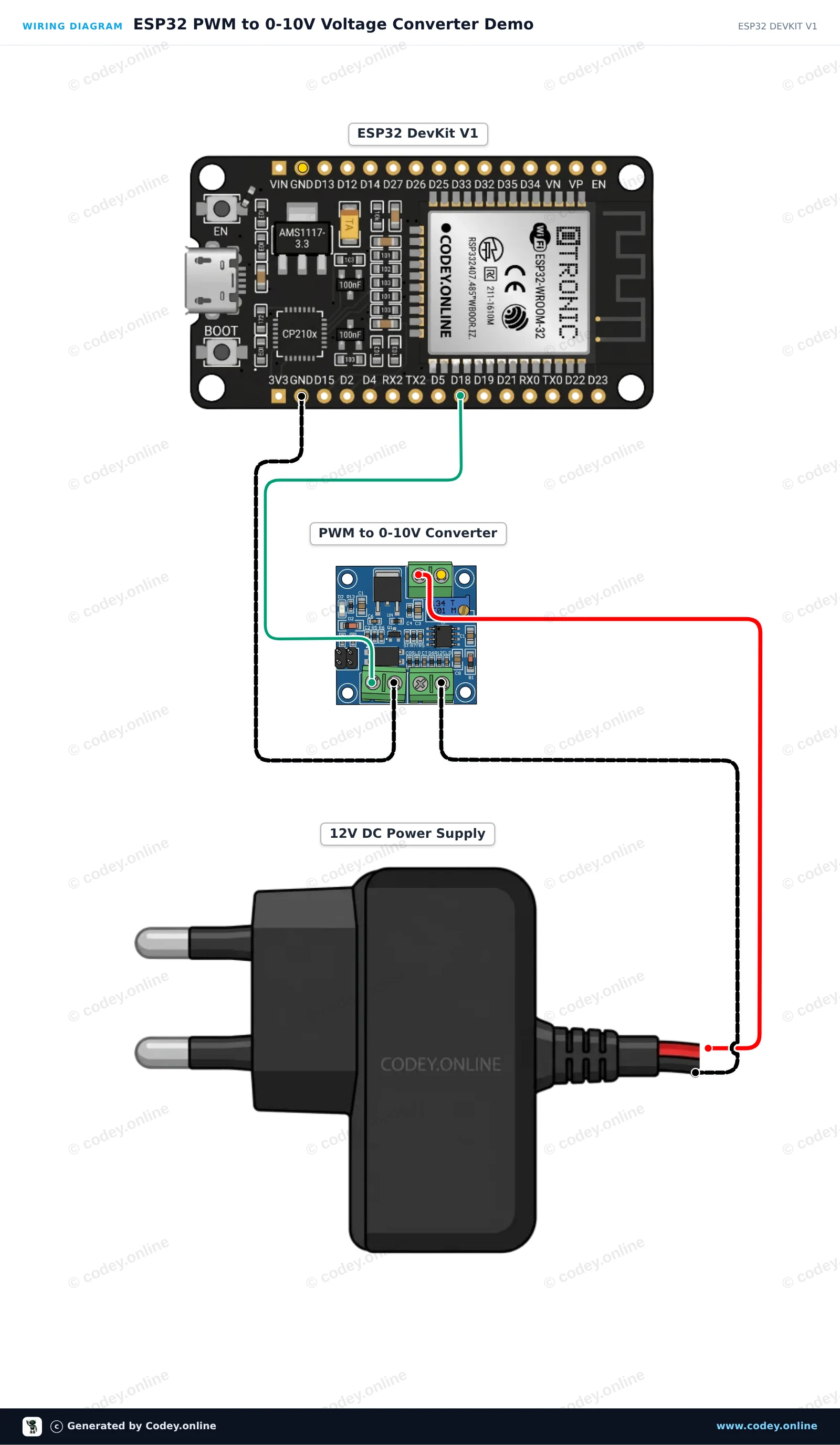

Anschlussplan: PWM-zu-Spannungswandler-Modul 0-10V an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

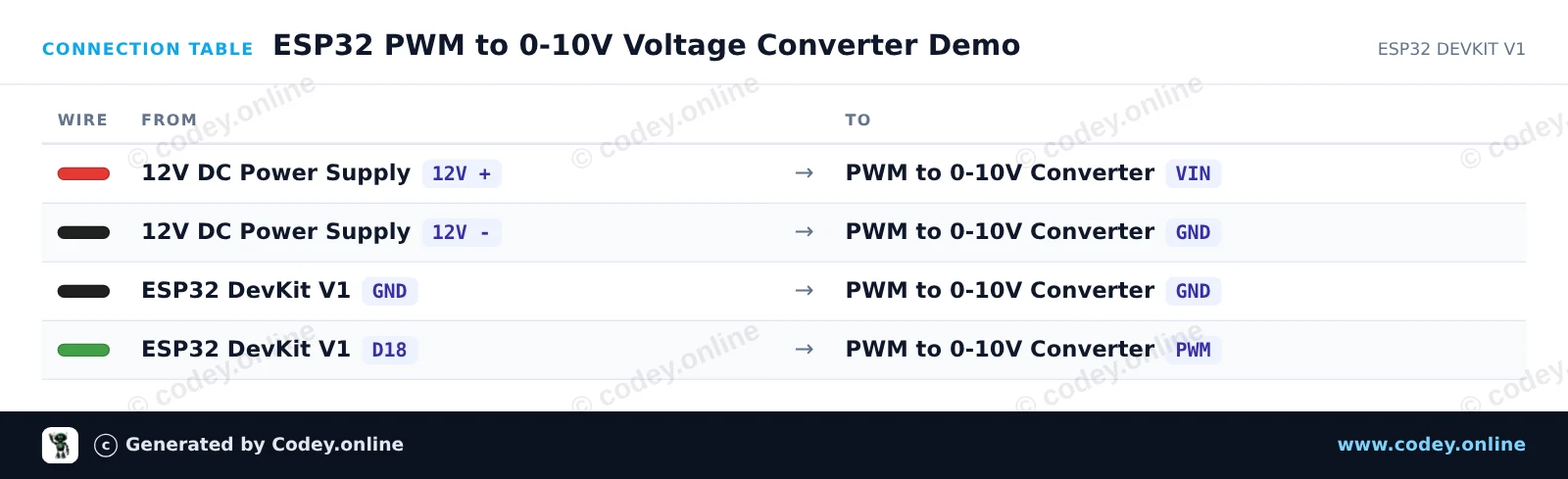

Anschlusstabelle: PWM-zu-Spannungswandler-Modul 0-10V an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
ESP32_PWM_to_0_10V_Voltage_Converter_Dem.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 PWM to 0-10V Voltage Converter Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : PWM naar Voltage converter module 0-10V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// PWM to 0-10V Converter Module Demo with ESP32
// Connect GPIO 18 to PWM input and external 12V DC to module VIN

const int pwmPin = 18;

void setup() {
  Serial.begin(115200);
  pinMode(pwmPin, OUTPUT);
  Serial.println("ESP32 PWM to 0-10V Converter Demo Started");
}

void loop() {
  // Sweep output from 0V up to 10V in steps
  for (int duty = 0; duty <= 255; duty += 25) {
    analogWrite(pwmPin, duty);
    float expectedVoltage = (duty / 255.0) * 10.0;

    Serial.print("PWM Duty: ");
    Serial.print(duty);
    Serial.print("/255 | Approx Output: ");
    Serial.print(expectedVoltage, 1);
    Serial.println(" V");

    delay(1000);
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

PWM-zu-Spannungswandler-Modul 0-10V

Dieses PWM-zu-Spannungswandler-Modul wurde entwickelt, um PWM-Signale in eine Spannung zwischen 0-10V umzuwandeln, und eignet sich für eine breite Palette von Anwendungen in der Industrie und bei Elektronikprojekten.

Das Modul hat einen Betriebsspannungsbereich von DC 12V-30V, mit einer minimalen Spannung von mehr als 100mA. Bitte beachten Sie, dass dies die Spannung ist, die zum Betrieb des Moduls erforderlich ist, und sie steht unabhängig vom PWM-Signal.

Der PWM-Signal-Frequenzbereich liegt zwischen 1KHZ-3KHZ, wodurch das Modul mit einer großen Anzahl von Geräten und Controllern kompatibel ist.

Der PWM-Signal-Eingangspegelbereich kann auf 4.5 bis 10V level (für herkömmliche industrielle Steuerkarten wie das MACH3 board und die Schnittstelle eines 5V CPU) oder auf 12 bis 24V level (hauptsächlich für die herkömmliche PLC-Schnittstelle) eingestellt werden.
Mit einem Jumper-Pin ist dies standardmäßig auf 4.5 bis 10V level eingestellt.

Der Umwandlungsbereich von PWM zu voltage beträgt 0%-100%, mit einer Toleranz von 5%. Das bedeutet, dass Sie die Ausgangsspannung zwischen 0-10V einfach anpassen können, indem Sie den PWM-Duty-Cycle anpassen.

Das PWM-zu-Spannungswandler-Modul ist kompakt und einfach zu installieren und zu verwenden. Das Modul bietet flexible Optionen zur Anpassung des Signalpegels und eignet sich daher für eine breite Palette von Anwendungen, wie z. B. Motor-Drehzahlregelung, LED-Dimmung und Temperaturregelung.

Produktspezifikationen:

  • Betriebsspannungsbereich: DC 12V-30V
  • Leistungsanforderung: mindestens 100mA
  • PWM-Signal-Empfangsfrequenzbereich: 1KHZ-3KHZ
  • PWM-Signal-Eingangsspannungsbereich: 4.5V bis 10V oder 12V bis 24V (einstellbar mit Jumper)
  • Spannungsausgangsbereich: 0-10V
  • Umwandlungsbereich: 0%-100% PWM-Umwandlung in 0-10V Spannung
  • Toleranz: 5%
  • Potentiometer zur Kalibrierung des PWM-Signals
  • Abmessungen des Moduls: (LxBxH) 33x33x15mm
  • Einstellbarer Signalpegel
  • Kompakte Größe
  • Einfach zu installieren
  • 0-10V-Ausgang

Warum dieses Produkt wählen?

  • Einstellbarer Eingangspegel – Für 4,5-10 V oder 12-24 V PWM-Pegel.
  • Breiter Frequenzbereich – Funktioniert mit 1 kHz-3 kHz PWM-Signalen.
  • Kompaktes Format – Einfach zu installieren und zu verwenden.
  • Geeignet für Anwendungen – Für Motorsteuerung, LED-Dimmung und Temperaturregelung.
Spezifikationen
Toleranz5%
ArbeitsspannungsbereichDC 12V-30V
Leistungsanforderungmindestens 100mA
PWM-Signal-Empfangsfrequenzbereich1KHZ-3KHZ
PWM-Signal-Eingangsspannungsbereich4.5V bis 10V oder 12V bis 24V (per Jumper einstellbar)
Spannungsausgangsbereich0-10V
Umwandlungsbereich0%-100% PWM-Umwandlung in 0-10V Spannung
Modulabmessung(LxBxH) 33x33x15mm
