Schaltplan und Codebeispiel

So schließt du den DC-DC Hochleistungs einstellbares Step-up-Modul 3.0~35V auf 3.5~35V 100W mit digitalem Display-Voltmeter an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

Spannungsüberwachung für das Step-Up-Boost-Modul

Dieses Projekt versorgt das einstellbare DC-DC-Step-Up-Modul über den 5V-Pin des Arduino und überwacht die Ausgangsspannung über den analogen Pin A0. Du kannst die Werte im Serial Monitor des Arduino mit der integrierten LED-Anzeige des Moduls vergleichen, während du am Potentiometer drehst.

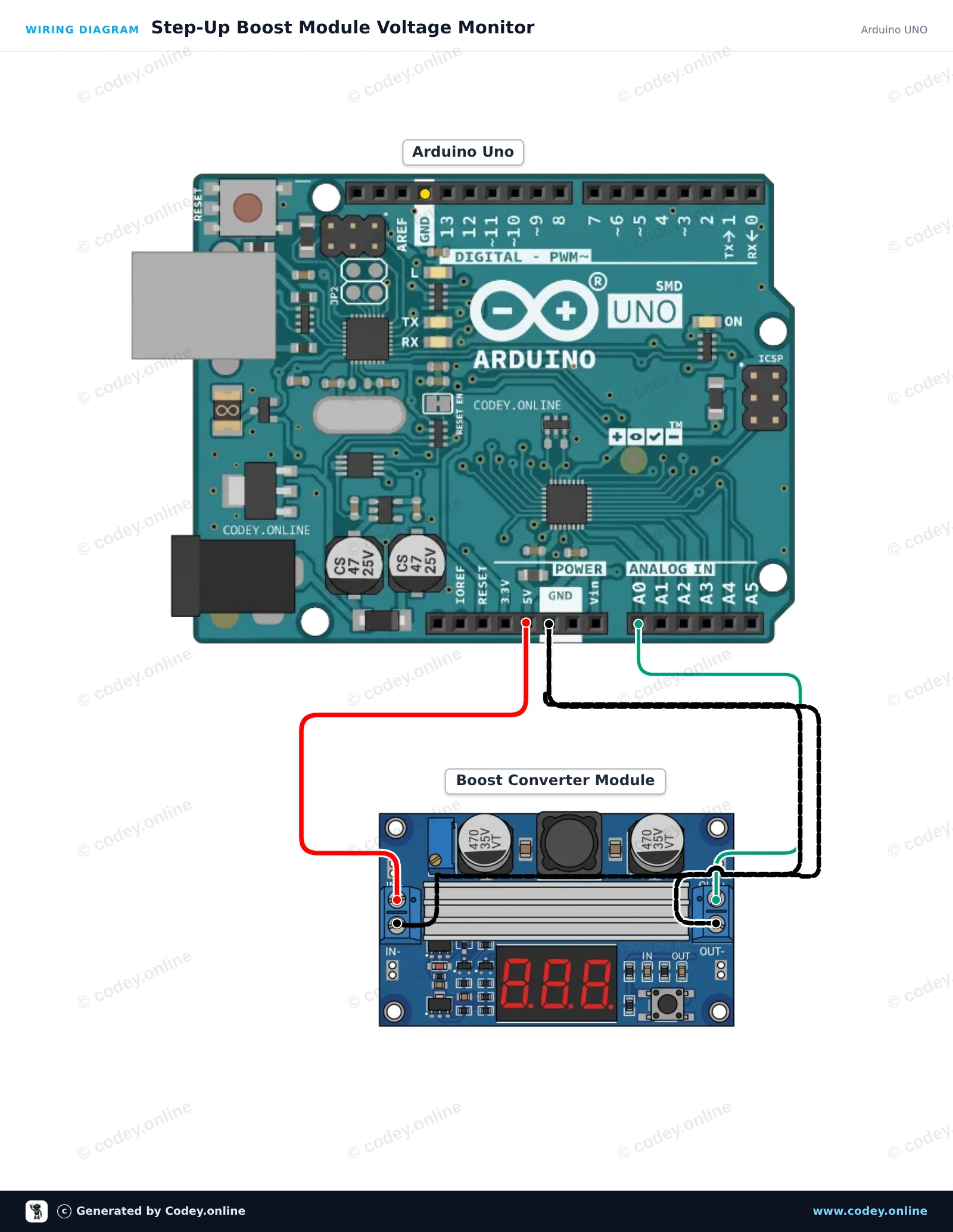

Anschlussplan: DC-DC Hochleistungs einstellbares Step-up-Modul 3.0~35V auf 3.5~35V 100W mit digitalem Display-Voltmeter an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

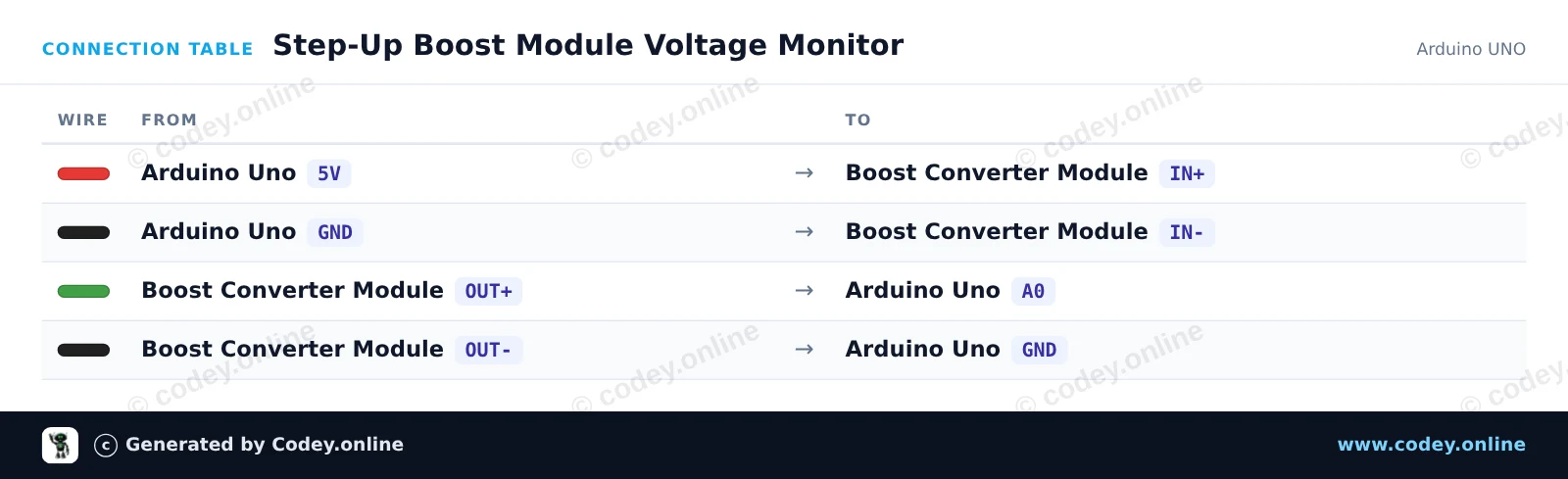

Anschlusstabelle: DC-DC Hochleistungs einstellbares Step-up-Modul 3.0~35V auf 3.5~35V 100W mit digitalem Display-Voltmeter an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
Step_Up_Boost_Module_Voltage_Monitor.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Step-Up Boost Module Voltage Monitor
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// DC-DC Boost Module Voltage Monitor

const int voltagePin = A0;

void setup() {
  Serial.begin(115200);
  Serial.println(F("DC-DC Boost Module Voltage Monitor Initialized"));
}

void loop() {
  int rawValue = analogRead(voltagePin);
  float voltage = rawValue * (5.0 / 1023.0);

  Serial.print(F("Raw ADC: "));
  Serial.print(rawValue);
  Serial.print(F(" | Module Voltage: "));
  Serial.print(voltage, 2);
  Serial.println(F(" V"));

  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 mit einem leistungsstarken DC-DC Step-Up-Modul versorgen

Dieses Projekt zeigt, wie man ein ESP32-Board mit einer 3.7V Li-ion battery betreibt, die mit dem einstellbaren DC-DC Step-Up-Modul mit integriertem Voltmeter-Display auf 5V erhöht wird. Stellen Sie das Potentiometer auf der Platine so ein, bis das Display 5.0V anzeigt, bevor Sie es mit dem VIN-Pin des ESP32 verbinden. Nach dem Einschalten blinkt die integrierte LED des ESP32 und gibt Statusmeldungen im Serial Monitor aus.

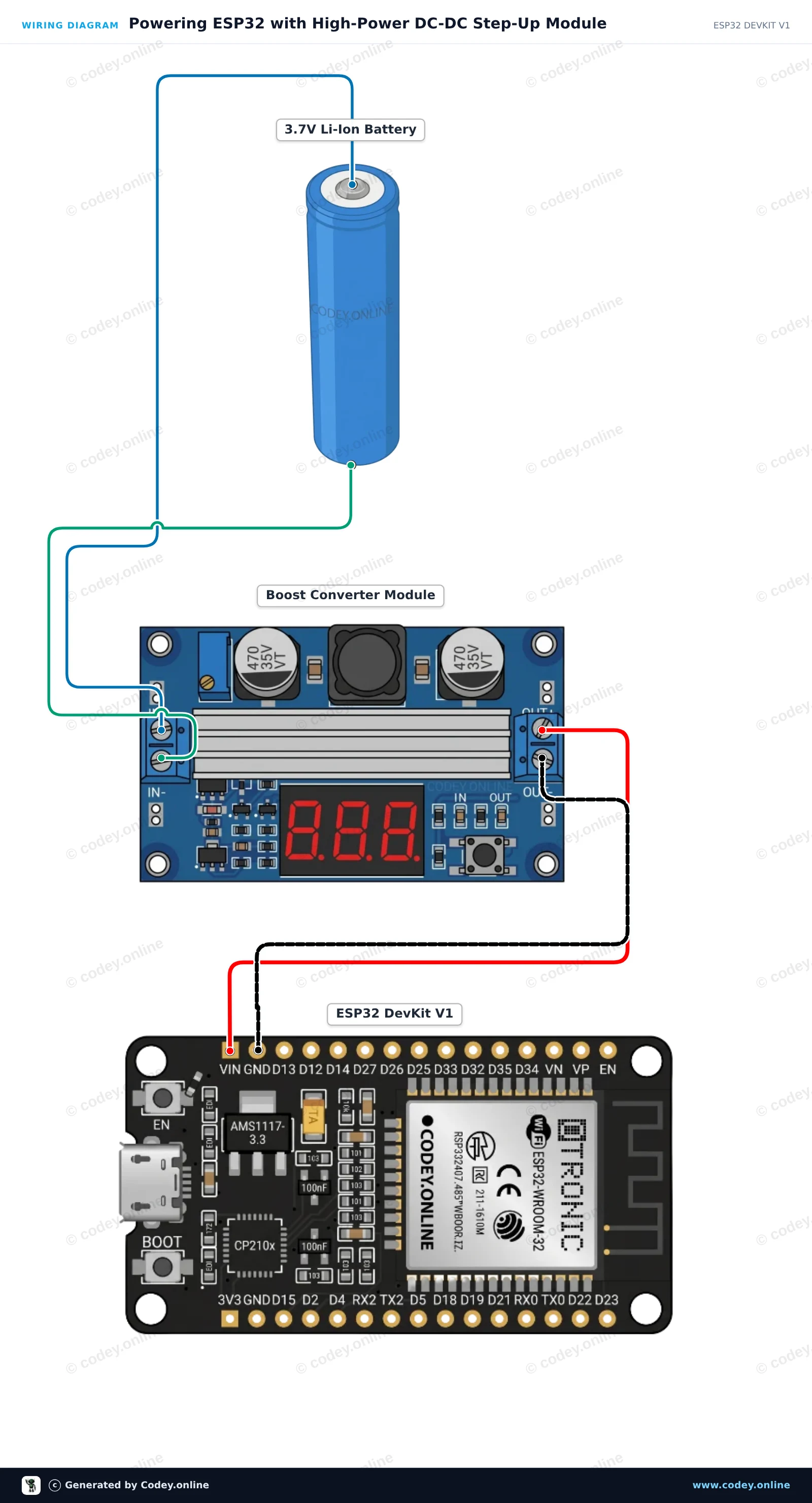

Anschlussplan: DC-DC Hochleistungs einstellbares Step-up-Modul 3.0~35V auf 3.5~35V 100W mit digitalem Display-Voltmeter an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

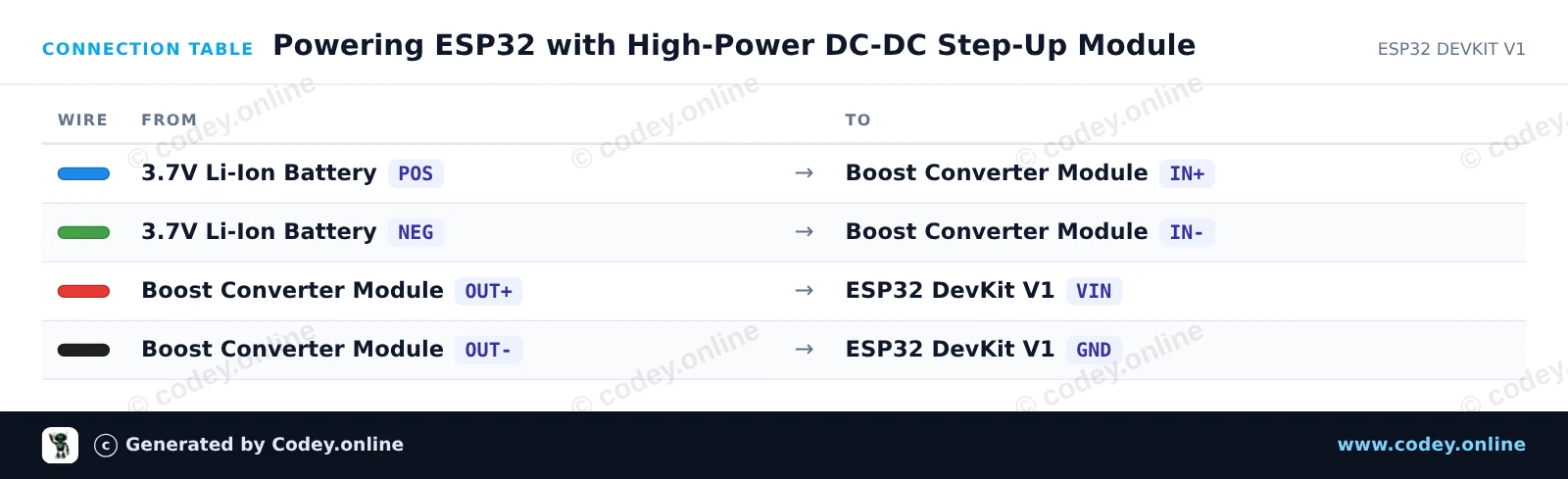

Anschlusstabelle: DC-DC Hochleistungs einstellbares Step-up-Modul 3.0~35V auf 3.5~35V 100W mit digitalem Display-Voltmeter an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
Powering_ESP32_with_High_Power_DC_DC_Ste.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Powering ESP32 with High-Power DC-DC Step-Up Module
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Demonstration of ESP32 powered via DC-DC Step-Up Module
// Ensure output voltage is set to 5.0V using the onboard trimmer before connecting.

const int LED_PIN = 2; // Onboard LED on ESP32 DevKit V1
int uptimeSeconds = 0;

void setup() {
  Serial.begin(115200);
  delay(1000);

  pinMode(LED_PIN, OUTPUT);

  Serial.println("========================================");
  Serial.println("ESP32 Powered by DC-DC Boost Converter");
  Serial.println("========================================");
}

void loop() {
  // Turn on LED
  digitalWrite(LED_PIN, HIGH);
  delay(500);

  // Turn off LED
  digitalWrite(LED_PIN, LOW);
  delay(500);

  uptimeSeconds++;
  Serial.print("System running on boosted power. Uptime: ");
  Serial.print(uptimeSeconds);
  Serial.println(" s");
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

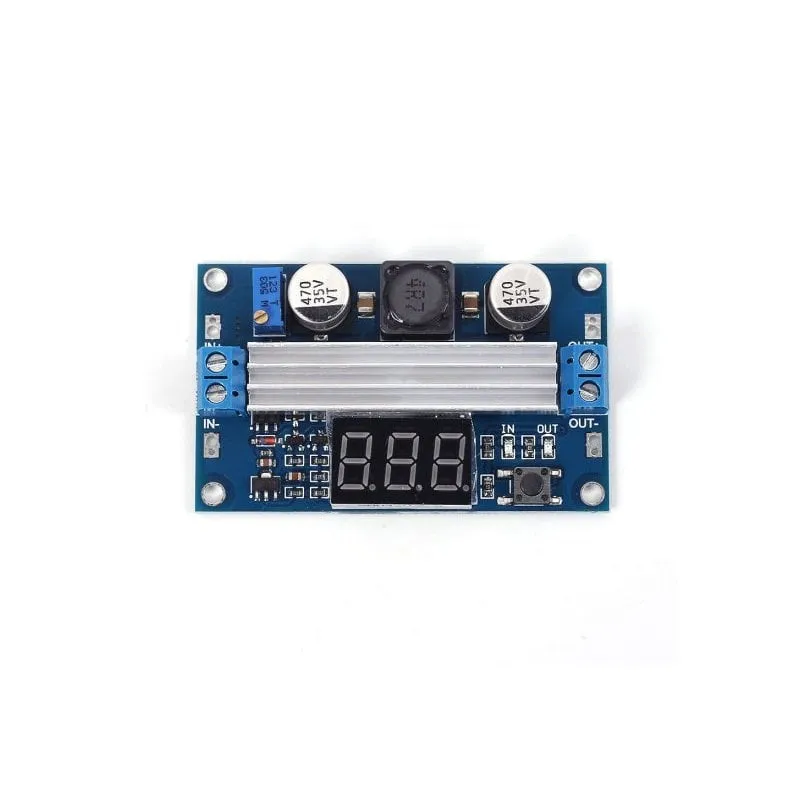

DC-DC Hochleistungs einstellbares Step-up-Modul 3.0~35V auf 3.5~35V 100W mit digitalem Display-Voltmeter

Dieses Step-Up-(Boost)-Reglermodul [3-35V] ist ein kompaktes, aber leistungsstarkes 6A DC-DC-Step-up-(Boost)-Stromversorgungswandlermodul.

Verfügt über einen breiten Betriebsversorgungsbereich mit einer Versorgungseingangsspannung zwischen 3,5 und 35V und erhöht diese Eingangsspannung von 4V auf 35V.

Das Modul enthält außerdem ein integriertes Spannungsmessgerät, das sowohl die Eingangs- als auch die Ausgangsspannungen messen kann. Ein Spannungswahlschalter sorgt für einfaches Umschalten zwischen den beiden.

Zusammen mit dem hochpräzisen Multi-Turn-Potentiometer kann jede gewünschte Ausgangsspannung innerhalb seines Versorgungsbereichs erreicht und gemessen werden, ohne dass ein externes Testmessgerät erforderlich ist. Außerdem zeigen LED-Anzeigen die Strom- und Eingangs- oder Ausgangsmessung an.

Funktionen

  • Eingangsspannungsbereich: 3 ~ 35VDC (Hinweis: Eingangsspannung unter 4V, Voltmeterstörung)
  • Eingangsstrom: 9A (max)
  • Ausgangsspannungsbereich: 3,5 ~ 35VDC (stellen Sie sicher, dass die Ausgangsspannung über der Eingangsspannung liegt)
  • Ausgangsstrom: 6A (max)
  • Ausgangsleistung: 75W (wenn die Eingangs- und Ausgangsspannungen größer als 20V sind bis 128W)
  • Umwandlungseffizienz: 96,4% (max)
  • Bereich Voltmeter: 4 bis 40V, Fehler ±0. 1V
  • Maße: 67 mm x 43 mm x 12 mm





Lieferumfang:
1 x DC-DC leistungsstarkes einstellbares Step-up-Modul

  • Einstellbare Spannung
  • Digitales Voltmeter
  • 96,4% effizient
  • Leistungsstarkes Modul

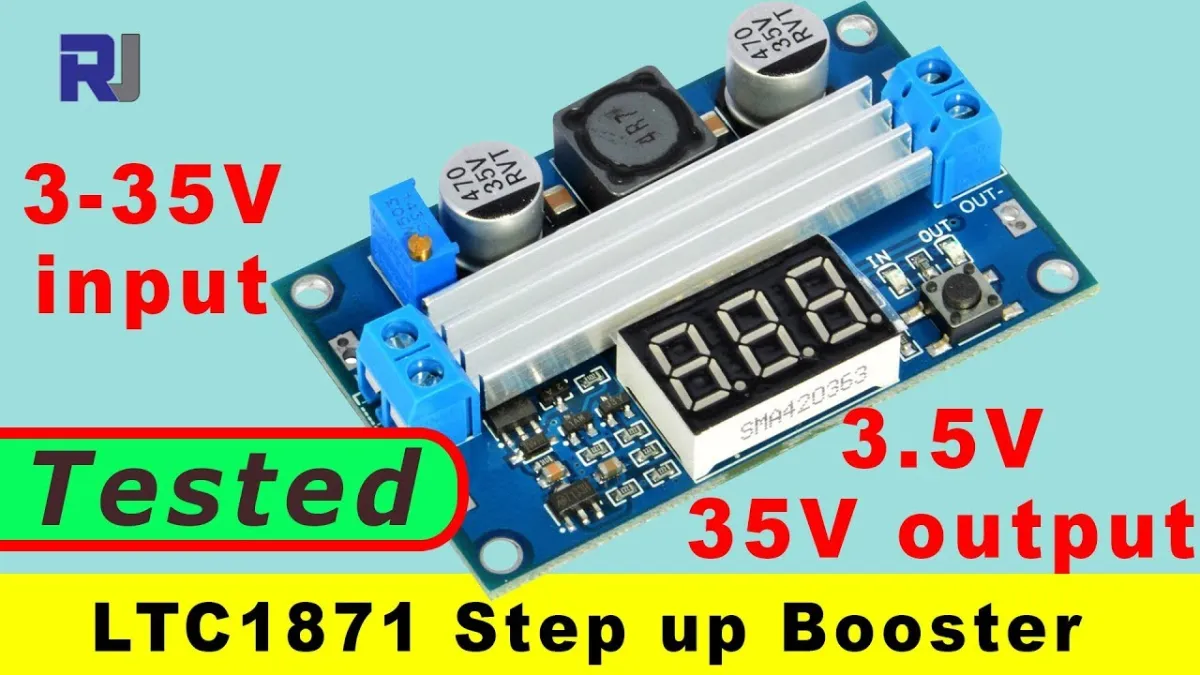

Beim Abspielen wird das Video von YouTube geladen.

Warum dieses Produkt wählen?

  • Breiter Eingangsspannungsbereich – Funktioniert mit einer Eingangsspannung von 3,5 bis 35 VDC.
  • Einstellbarer Ausgang – Gewünschte Ausgangsspannung innerhalb des Bereichs einstellbar.
  • Integriertes Voltmeter – Misst Eingangs- und Ausgangsspannungen direkt.
  • Einfaches Umschalten – Spannungsauswahlschalter wechselt zwischen beiden Messungen.
  • LED-Anzeigen – Zeigt Strom sowie Eingangs- oder Ausgangsmessung an.
Spezifikationen
TypStep-up (Boost)
Ausgangsleistung75W (wenn die Eingangs- und Ausgangsspannungen größer als 20V bis 128W sind)
Ausgangsstrom6A (max)
Eingangsstrom9A (max)
Eingangsspannungsbereich3 ~ 35VDC (Hinweis: Die Eingangsspannung ist weniger als 4V, Voltmeterstörung)
Umwandlungseffizienz96,4% (max)
Voltmeterbereich4 bis 40V, Fehler ±0. 1V
Maße67 mm x 43 mm x 12 mm

Im Lieferumfang
