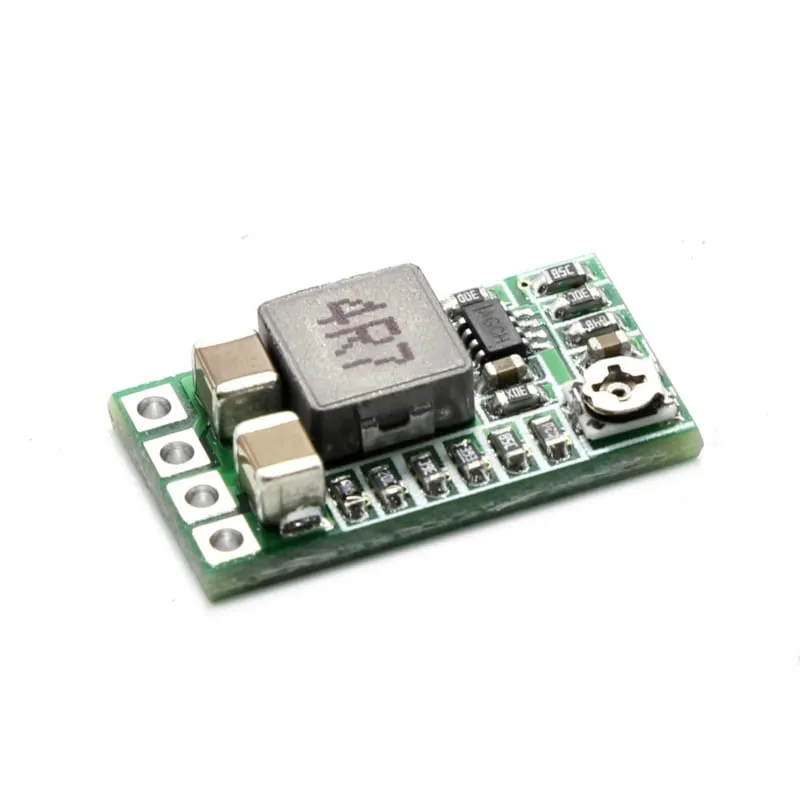

Step-down-Wandler für 4,5–24 V auf einstellbare Ausgangsspannung, geeignet für Elektronik mit 5 V und festen Spannungen.
SKU: OT253-B47 Artikelnummer: XH957 EAN: 8721244302621 Lagerort: B04.07
Alternative
Regelbares Step-down-Modul 4~38V 5A 96% Hoher Wirkungsgrad XL4015
€ 2,60
Diese Alternative ansehen
Ein qualitativ hochwertiger Step-Down-Power-Converter mit einer Effizienz von 97,5% bei 6.5v auf 5V bei 0.7A und relativ geringer Wärmeentwicklung. Die Effizienz beträgt 94% bei 12V auf 5V bei 1A.
Versorgung 4.5v bis 24v
Variable Ausgangsspannung zwischen 0.8v und 17v mittels Potentiometer, wodurch Sie sehr ungewöhnliche Spannungen auswählen können, ziemlich praktisch!
Außerdem gibt es eine Reihe fester Werte:
- 1.8V
- 2.5V
- 3.3V
- 5V
- 9V
- 12V
Maximale Ausgangsspannung: 3A bei 5V
Kontinuierliche Ausgangsspannung: 2.1A
Abmessung: 20x11x5mm
Gebrauchsanweisung:
Dieses Modul hat 4 Anschlüsse:
- VO+ (Output stroom +)
- GND (Ground / min)
- IN+ (Input stroom +)
- EN (Enable, wenn dieser auf low geschaltet wird, fließt kein Strom mehr)
Die Masse / - von sowohl Eingang als auch Ausgang werden an GND angeschlossen.

Die Lötpunkte auf der Rückseite des Boards sind eigentlich lötbare Jumper. Es ist nicht vorgesehen, hier Kabel anzulöten, sondern sie dienen ausschließlich zur Auswahl der Spannung.
Standardmäßig ist das Modul so eingestellt, dass es über das Potentiometer eine variable Spannung liefert und nach Wunsch eingestellt werden kann. Mit einer Lupe ist zu sehen, dass der letzte Jumper (ADJ) verlötet ist. Wenn Sie eines der festen Spannungswerte (1.8V, 2.5V, 3.3V, 5V, 9V oder 12V) verwenden möchten, muss die Verbindung bei ADJ getrennt werden. Dies kann mit einem scharfen kleinen Messer durchtrennt werden. Anschließend löten Sie eine Verbindung bei der gewünschten Spannung.

Abmessungen
Länge: 2cm
Breite: 1,1cm
Höhe: 0,46cm
| Breite | 1,1 cm |
|---|---|
| Eingangsspannung | 4.5V bis 24V |
| Ausgangsspannung | 0.8V bis 17V |
| Länge | 2 cm |
| Höhe | 0,46 cm |
| Ausgangsstrom | 3A |
| Effizienz | 97,5% |
