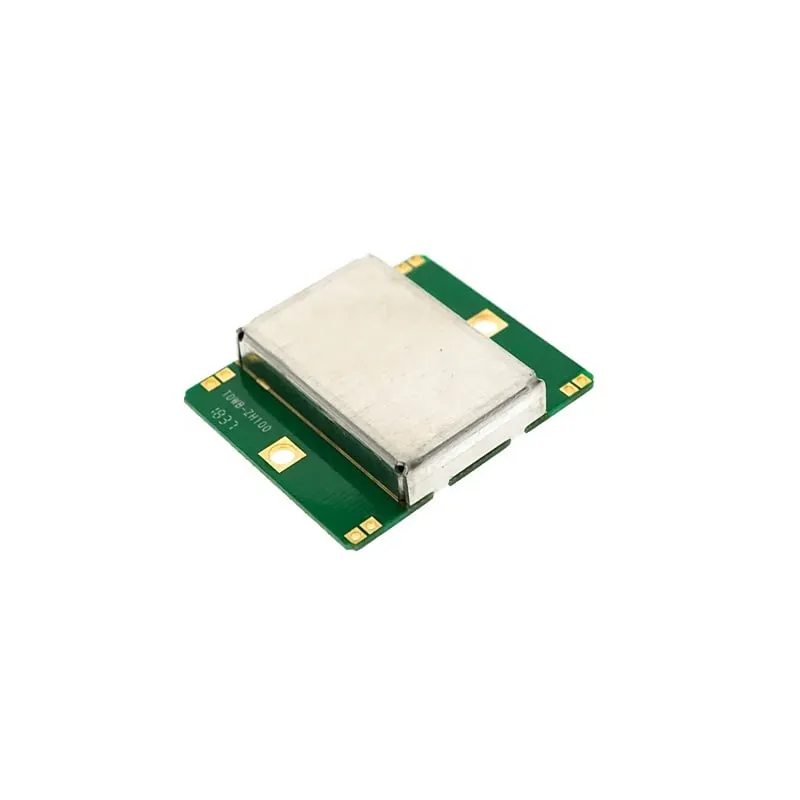

Mikrowellen-Doppler-Radarsensor HB100

Dieser HB100 Miniature Microwave Motion Sensor ist ein X-Band bi-statisches Doppler-Transceiver-Modul. Der eingebaute Dielectric Resonator Oscillator (DRO) und ein Paar Microstrip-Patch-Antennenarrays machen ihn ideal für den OEM-Einsatz in Bewegungsmeldergeräten. Dieses Modul eignet sich ideal zur Verringerung von Fehlalarmen bei Einbruchmeldern in Zusammenarbeit mit passiven Infrarot-(PIR)-Sensoren. Es kann auch für automatische Türöffnungen und die Fahrzeuggeschwindigkeit verwendet werden.

Merkmale:

Großartiger Ersatz für defekte oder fehlerhafte Doppler-Radar-Mikrowellen-Bewegungssensormodule
Sehr widerstandsfähig gegen hochfrequente Störungen
Erfassungsbereich: Mehr als 20 Meter
Ausgangsleistung: 5mW
Abmessung (L x B x T): Ca. 1,75 x 1,45 x 0,3 inch / 4,4 x 3,7 x 0,8 cm
Berührungslose Erkennung
Unabhängig von Temperatur, Luftfeuchtigkeit, Geräusch, Luftstrom, Staub, Licht usw., geeignet für raue Umgebungen
Starke Widerstandsfähigkeit gegen RF-Störungen
Geringe Kosten und geringer Energieverbrauch.
RF de Microwave Sensor.and use Doppler principle.

Spezifikationen:

Sender:
Frequenz: 10.525GHz
Genauigkeit der Frequenzeinstellung: 3MHz
Power Output (Min.): 13dBm EIRP
Betriebsspannung: + 5V +/- 0,25V
Betriebsstrom (CW): 60mA max, 37mA typisch
Harmonische Emission: -10dBm

Empfänger:
Empfindlichkeit (10dB S / N-Verhältnis) in 3Hz bis 80Hz Bandbreite: -86dBm
Rauschen in 3Hz bis 80Hz Bandbreite: 10μV
Antenne Gain: 8dBi
E Ebene 3dB Breite: 36 '.
H Ebene 3dB Breite: 72 '

Abmessungen
Länge: 4,62cm
Breite: 3,6cm
Höhe: 0,85cm
