Schaltplan und Codebeispiel

So schließt du den TOF200C VL53L0X Abstandssensor Time-Of-Flight sehr präzise an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

VL53L0X ToF-Abstandssensor-Demo

Dieses Projekt zeigt Echtzeit-Abstandsmessungen mit dem VL53L0X Time-of-Flight-Sensor, der über I2C verbunden ist. Der Arduino Uno liest die Abstandsdaten in Millimetern vom Sensor aus und gibt sie alle 200 ms im Serial Monitor aus.

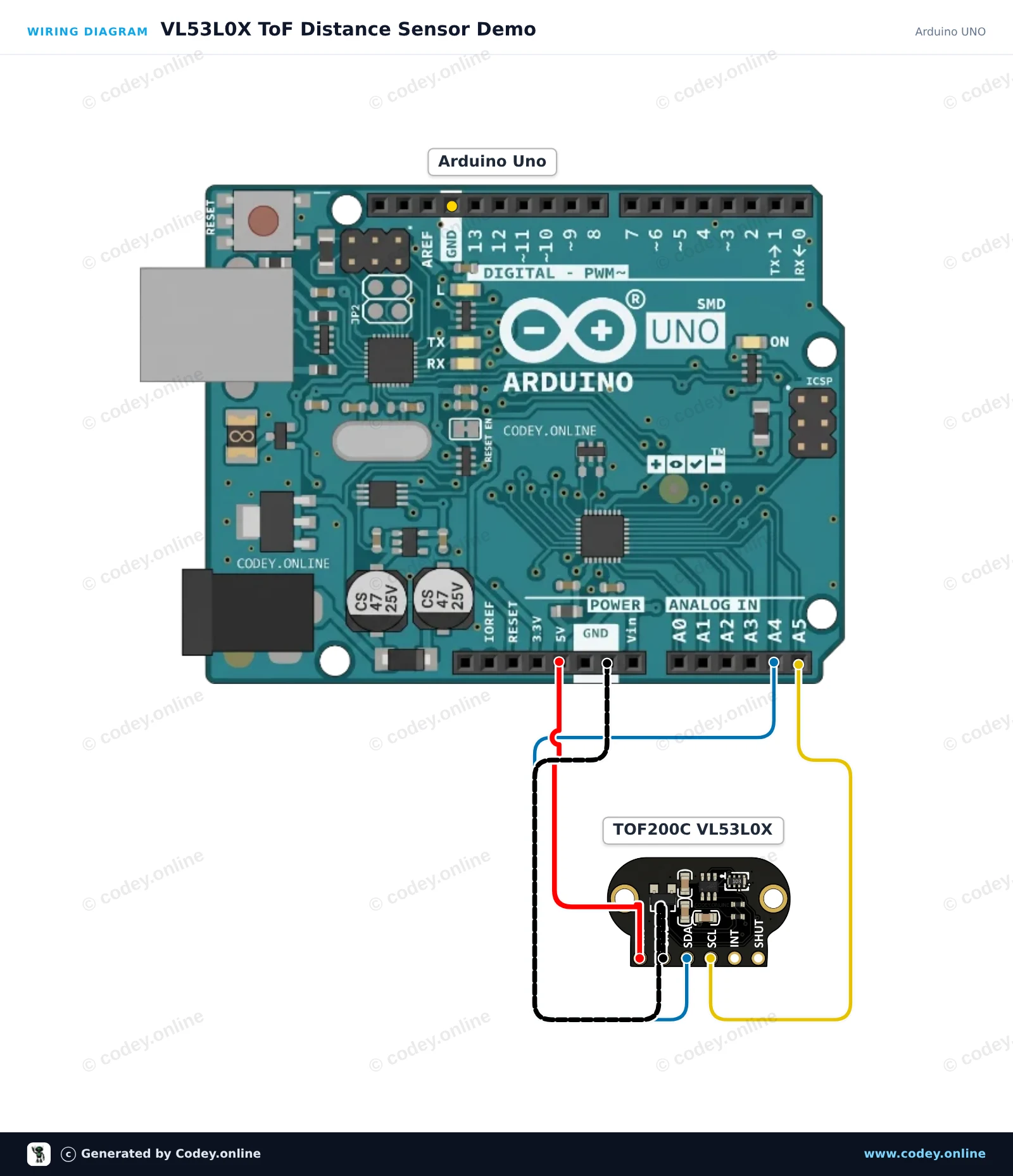

Anschlussplan: TOF200C VL53L0X Abstandssensor Time-Of-Flight sehr präzise an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

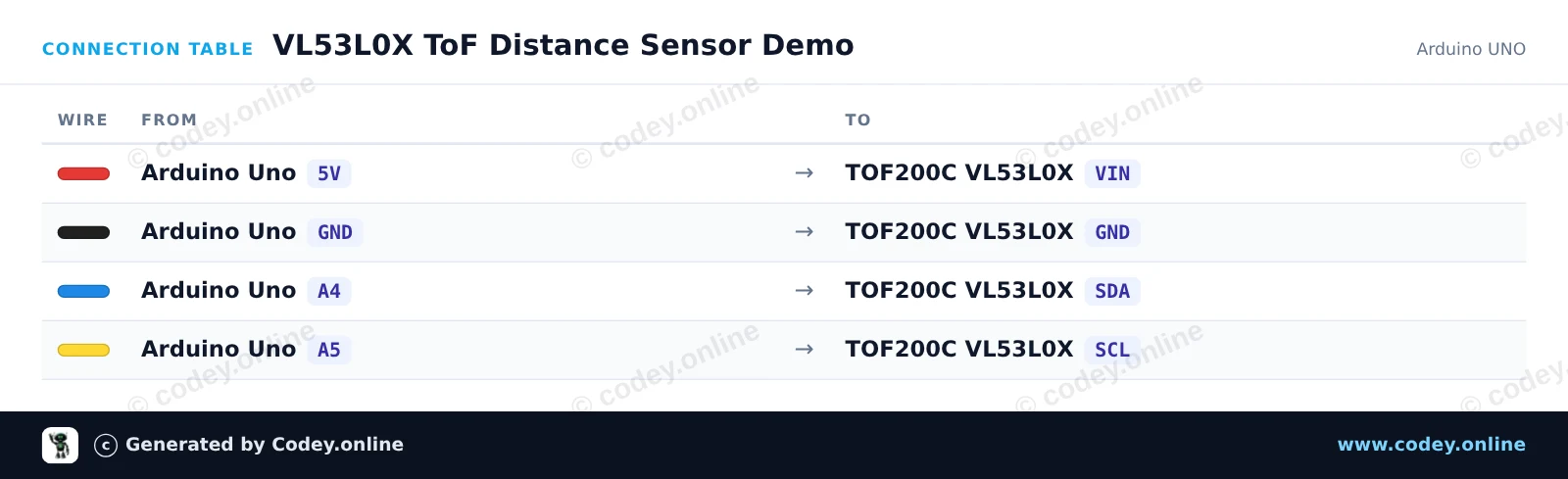

Anschlusstabelle: TOF200C VL53L0X Abstandssensor Time-Of-Flight sehr präzise an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
VL53L0X_ToF_Distance_Sensor_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : VL53L0X ToF Distance Sensor Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : TOF200C VL53L0X Distance Sensor Time-Of-Flight high precision
 *  Libraries : Adafruit_VL53L0X 1.2.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_VL53L0X.h>

Adafruit_VL53L0X lox = Adafruit_VL53L0X();

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    delay(1);
  }

  Serial.println(F("VL53L0X Distance Sensor Test"));

  if (!lox.begin()) {
    Serial.println(F("Failed to initialize VL53L0X sensor! Check wiring."));
    while (1) {
      delay(10);
    }
  }

  Serial.println(F("Sensor initialized successfully. Reading distance..."));
}

void loop() {
  VL53L0X_RangingMeasurementData_t measure;

  lox.rangingTest(&measure, false); // Pass true to enable debug output

  if (measure.RangeStatus != 4) { // Phase failures are status 4
    Serial.print(F("Distance: "));
    Serial.print(measure.RangeMilliMeter);
    Serial.println(F(" mm"));
  } else {
    Serial.println(F("Target out of range"));
  }

  delay(200);
}

Benötigte Bibliotheken: Adafruit_VL53L0X 1.2.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

VL53L0X-Abstandssensor mit ESP32

Dieses Projekt misst die Entfernung in Millimetern mit dem VL53L0X Time-of-Flight-Sensor, der über I2C verbunden ist. Öffne den Seriellen Monitor mit 115200 baud, um die Abstandsmessungen in Echtzeit anzuzeigen.

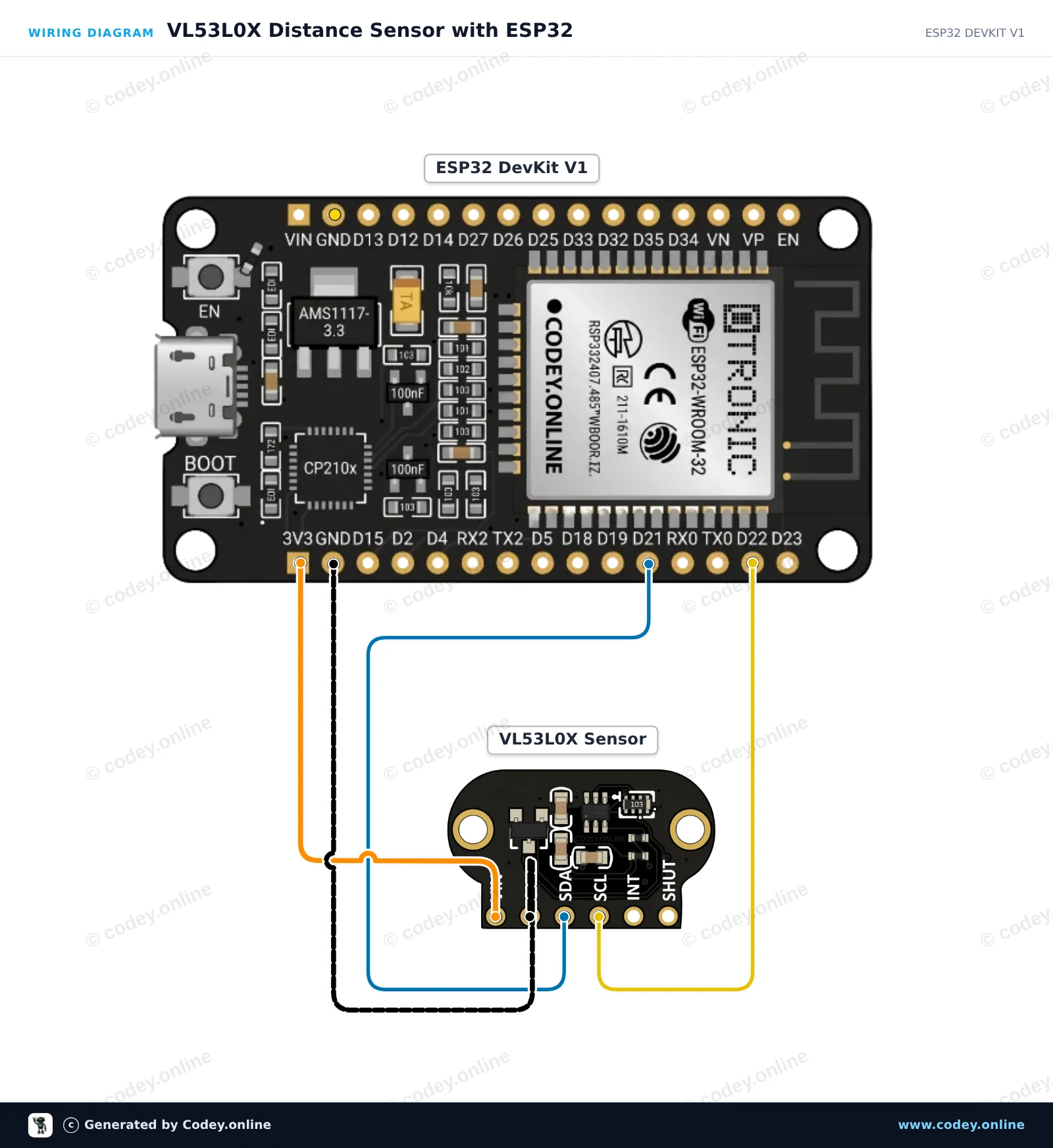

Anschlussplan: TOF200C VL53L0X Abstandssensor Time-Of-Flight sehr präzise an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

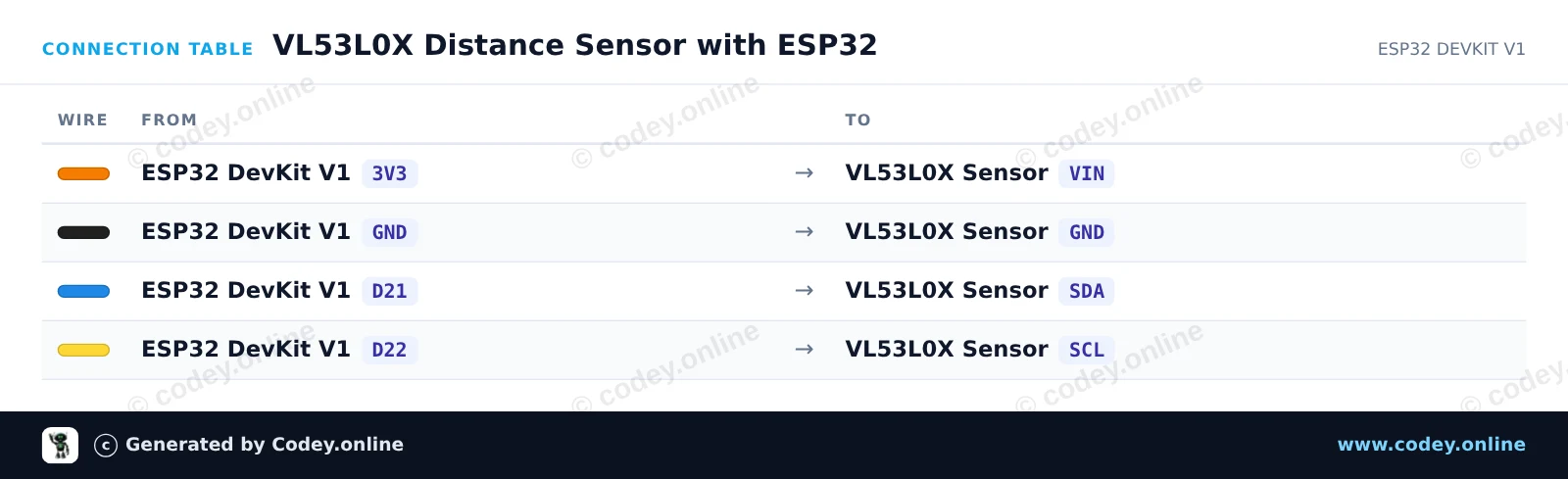

Anschlusstabelle: TOF200C VL53L0X Abstandssensor Time-Of-Flight sehr präzise an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
VL53L0X_Distance_Sensor_with_ESP32.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : VL53L0X Distance Sensor with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : TOF200C VL53L0X Distance Sensor Time-Of-Flight high precision
 *  Libraries : Adafruit_VL53L0X 1.2.5
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include "Adafruit_VL53L0X.h"

Adafruit_VL53L0X lox = Adafruit_VL53L0X();

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(1); }

  Serial.println("VL53L0X Distance Sensor Test");

  // Initialize I2C communication (ESP32 default: SDA=21, SCL=22)
  Wire.begin(21, 22);

  if (!lox.begin()) {
    Serial.println(F("Failed to boot VL53L0X. Check wiring!"));
    while (1);
  }

  Serial.println(F("Sensor initialized successfully."));
}

void loop() {
  VL53L0X_RangingMeasurementData_t measure;

  lox.rangingTest(&measure, false); // Pass true to get debug data printout

  if (measure.RangeStatus != 4) {  // Phase failures have status 4
    Serial.print("Distance (mm): ");
    Serial.println(measure.RangeMilliMeter);
  } else {
    Serial.println("Out of range");
  }

  delay(250);
}

Benötigte Bibliotheken: Adafruit_VL53L0X 1.2.5

Wiring diagram and example code generated by Codey.online — https://www.codey.online

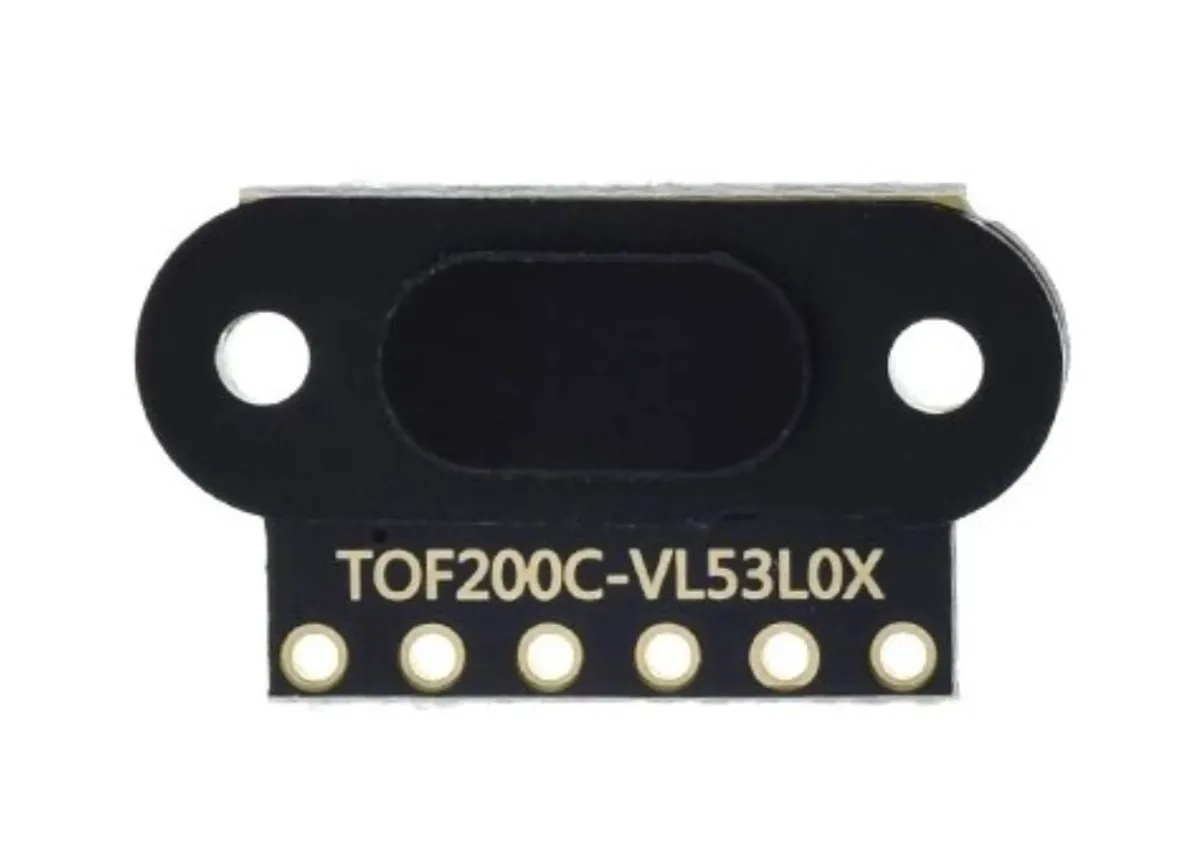

TOF200C VL53L0X Abstandssensor Time-Of-Flight sehr präzise

Mini-Laser-Abstandssensormodul mit einer Genauigkeit von 1mm und großer Reichweite.

Modell: TOF200C VL53L0X
Spannung: 3V bis 5 V
Stromverbrauch: 40 mA (max)
Abstand: 3cm bis 200cm

Anschlüsse:
- VIN
- GND
- SDA
- SCL
- INT
- SHUT


Kommunikation: das I2C-Kommunikationsprotokoll (vollständig kompatibel mit 3-5 v System)

Geeignet für Arduino, ESP8266 und ESP32. Funktioniert gut mit der Adafruit_VL6180X library.

Mehrere Sensoren an 1 I2C-Leitung möglich, da die Sensoren softwareseitig mit einer I2C-Adresse versehen werden können.

Der VL53L0X Time Of Flight Lasersensor ist ein sehr präziser und zuverlässiger Sensor, der für eine breite Palette von Anwendungen eingesetzt werden kann, darunter Abstandsmessung, Bewegungserkennung und Navigation.

Einer der wichtigsten Vorteile dieses Sensors ist seine Präzision. Der Sensor nutzt Lasertechnologie, um den Abstand zu einem Objekt zu messen, wodurch er ein viel genaueres Ergebnis liefert als beispielsweise ein Infrarotsensor. Das macht den Sensor beispielsweise geeignet für den Einsatz in Drohnen, industrieller Automatisierung und Robotern.

Darüber hinaus ist der Sensor auch sehr einfach zu verwenden. Er ist mit einer breiten Palette von Mikrocontroller-Plattformen kompatibel, darunter Arduino, Raspberry Pi und STM32, und es gibt viele Beispiele und Bibliotheken, die Ihnen bei der Integration des Sensors in Ihr Projekt helfen.

Schließlich ist der Sensor auch sehr klein und leicht, wodurch er sich leicht in eine breite Palette von Anwendungen integrieren lässt. Die 2 Schraublöcher machen es außerdem sehr einfach, diesen Sensor sicher zu befestigen.

Abmessungen
Länge: 1,3cm
Breite: 1,04cm
Höhe: 0,32cm

  • Kompaktes Format
  • I2C-Kommunikation
  • 3V bis 5V
  • Klein und leicht
Beim Abspielen wird das Video von YouTube geladen.

Warum dieses Produkt wählen?

  • Sehr genau – Misst Entfernungen mit einer Genauigkeit von 1 mm.
  • Großer Messbereich – Misst Entfernungen von 3 bis 200 cm.
  • Breite Kompatibilität – Funktioniert mit Arduino, ESP8266 und ESP32.
  • Mehrere Sensoren – Softwareseitige Adressierung auf einer I2C-Leitung.
  • Kompakt und leicht – Einfach in Projekte zu integrieren.
  • Stabil zu befestigen – Mit 2 Schraublöchern ausgestattet.
Spezifikationen
Breite1,04cm
AnschlussVIN, GND, SDA, SCL, INT, SHUT
SchnittstelleI2C
Geeignet fürArduino, ESP8266 und ESP32
Länge1,3cm
Stromverbrauch40 mA (max)
Höhe0,32 cm
ModellTOF200C VL53L0X
Abstand3cm bis 200cm
