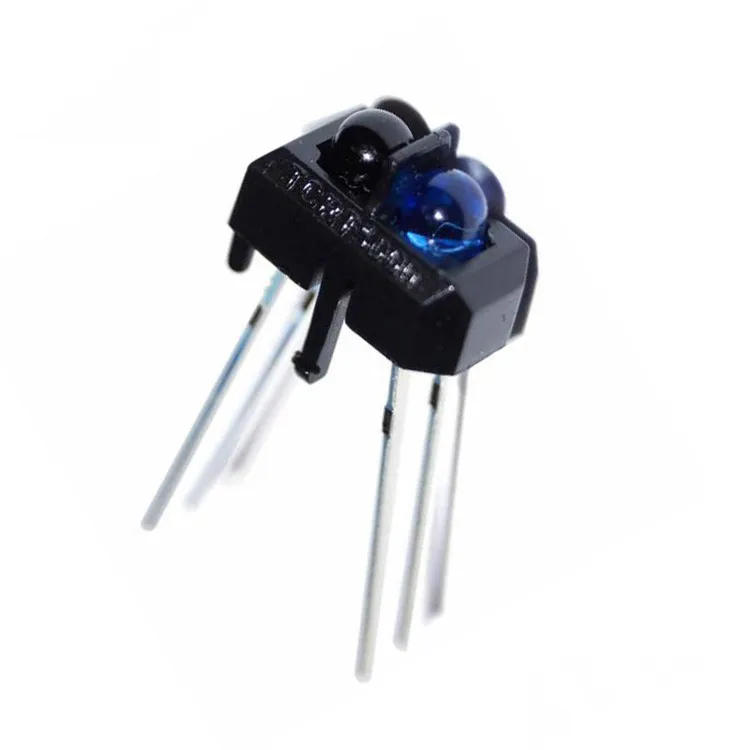

TCRT5000 Reflektiver Optischer Sensor

Der TCRT5000 ist ein reflektierender Sensor, der eine reflektierende Oberfläche erkennt, indem er IR-Licht darauf reflektieren lässt.

HAUPTMERKMALE DES TCRT5000-SENSORS:
IR-Sender/Empfänger-Paar
Ungefähr 1″/2,54mm Erfassungsbereich
3.3 und 5V kompatibel

Diese Sensoren werden in vielen der Arduino-Module verwendet, die zum Erkennen und Umgehen von Hindernissen oder für Linienfolger-Roboter verkauft werden. Sie können für Anwendungen verwendet werden, bei denen es wünschenswert ist, ein Objekt aus kurzer Entfernung vor dem Sensor zu erkennen.

Der Sensor enthält sowohl eine IR-Emitter-LED, die blau aussieht, als auch einen IR-Fototransistor-Empfänger, der im selben Gehäuse schwarz aussieht. Der Sender arbeitet im Infrarotbereich von 950 nm und der Empfänger verfügt über einen Tageslichtsperrfilter, um Störungen durch sichtbares Licht zu minimieren.

Um den Sensor in einer minimalen Konfiguration zu verwenden, werden zwei strombegrenzende Widerstände benötigt, einer für den IR-Sender und einer für den IR-Empfänger.

Der maximale Dauerstrom durch die IR-Emitter-LED beträgt 60 mA und hat einen Vorwärtsspannungsabfall von 1,2 V bis 1,4 V über sich.

Der maximale Strom durch den Fototransistor des Empfängers beträgt 100mA.

Einfach auf einem Breadboard oder einer Leiterplatte zu platzieren
