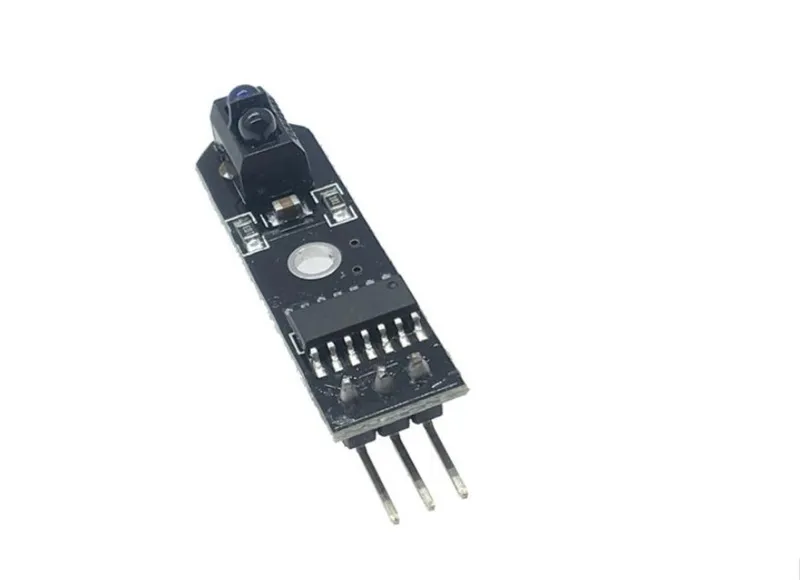

TCRT5000 1-Kanal-IR-Infrarotsensormodul zum Linienfolgen

Dieses Line-Tracking-Modul ist ein Infrarot-Abstandssensor, der meist in der Robotik verwendet wird, z. B. für einen Linienfolger-Roboter. Geeignet unter anderem für Arduino, ESP8266 und ESP32

Ein Beispielprojekt finden Sie hier

Der TCRT5000 IR-Track-Sensor besteht im Wesentlichen aus einer IR-LED und einem IR-Detektor.

Das IR-Emissionsrohr des TCRT5000-Sensors sendet kontinuierlich Infrarotlicht aus. Da Schwarz Licht absorbiert, ist das reflektierte Licht geringer, wenn das IR-Emissionsrohr auf eine schwarze Oberfläche scheint, und daher werden weniger IR-Strahlen vom Empfangsrohr empfangen.

Dies zeigt an, dass der Widerstand groß ist; dann gibt der Komparator einen hohen Ausgang aus und die Anzeige-LED geht aus.

Wenn es auf eine weiße Oberfläche scheint, wird das reflektierte Licht stärker. Der Widerstand des Empfangsrohrs ist dann geringer, dadurch gehen die Komparator-Ausgänge auf niedrig und die Anzeige-LED leuchtet.

Produktverwendung:

  • Leistungsmesser-Pulsdatenerfassung;
  • Papiererkennung in Faxgeräten und Papiermaschinen;
  • Barrieren-Erkennung;
  • Schwarz-Weiß-Linienerkennung;

Produktbeschreibung:

  • TCRT5000 Infrarot-Reflexionssensor;
  • Erfassungs-Reflexionsabstand: 1 mm ~ 25 mm anwendbar;
  • die Betriebsspannung: 5V
  • die Ausgangsform: digitale Signale (0 und 1)
  • mit festem Befestigungsloch, einfach zu installieren;
  • kleine Leiterplattenabmessungen: 3,5 cm x 1 cm;
  • Eigengewicht: 4.5g

Verdrahtung:



  1. VCC: positive Versorgung (5V)
  2. GND: die negative Versorgung
  3. OUT: Hoch-/Niedrig-Schaltsignal (digitale Signale 0 und 1)
  • IR-Abstandssensor
  • Reflexionsabstand 1-25 mm
  • Betriebsspannung 5V
  • 3,5 x 1 cm

Warum dieses Produkt wählen?

  • Linienverfolgung – Geeignet für linienfolgende Robotik.
  • Erkennt Kontrast – Reagiert auf schwarze und weiße Oberflächen.
  • Einfache Installation – Verfügt über ein festes Schraubloch.
  • Digitaler Ausgang – Gibt ein High-/Low-Schaltsignal aus.
Spezifikationen
Gewicht4.5 g
Geeignet fürArduino, ESP8266 und ESP32
GNDdie negative Versorgung
Vccpositive Versorgung (5V)
Erkennung des Reflexionsabstands1 mm ~ 25 mm anwendbar
Die Betriebsspannung5V
Die Ausgangsformdigitale Signale (0 und 1)
Kleine Leiterplattenabmessungen3,5 cm x 1 cm
Geringes Gewicht4.5g
OUTHoch-/Niedrig-Schaltsignal (digitale Signale 0 und 1)
