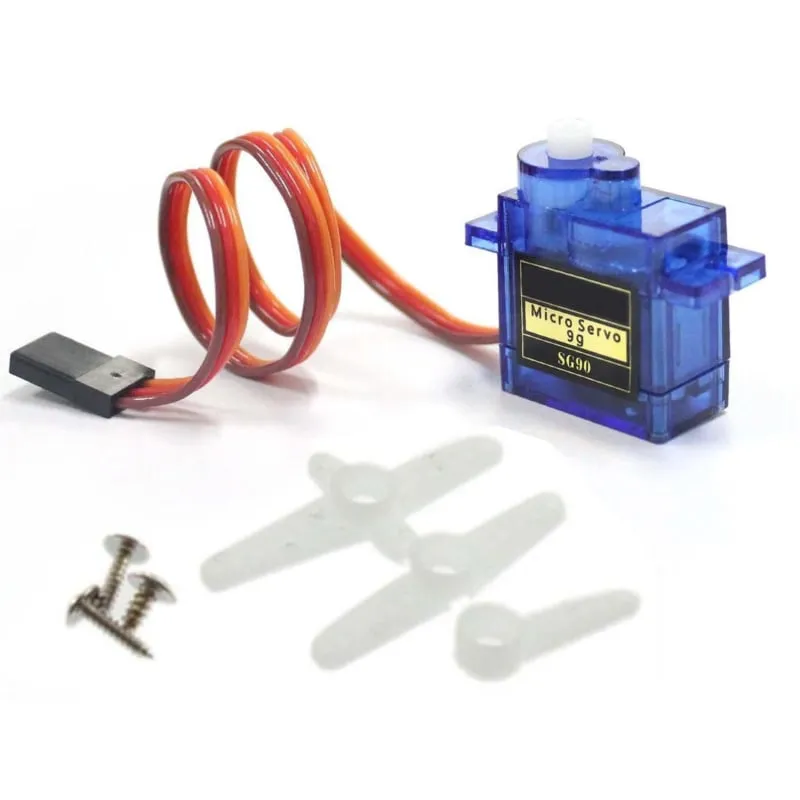

Kleiner SG90-Mikroservo für Hobbyprojekte und kleine Roboter, mit 180-Grad-Drehung und 3-Pin-Anschluss.
SKU: OT450-C91 Artikelnummer: AA020 EAN: 4504087796505 Lagerort: C09.01
Alternative
Servo MG90S Micro Metallen Zahnräder 180 Grad
€ 6,50
Diese Alternative ansehen
So schließt du den Servo SG90 Micro 180 Grad an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.
Dieses Projekt zeigt, wie man einen SG90 Micro-Servo mit einem Arduino Uno ansteuert. Der Sketch bewegt den Servoarm sanft hin und her von 0 bis 180 Grad. Öffne den Serial Monitor mit 115200 Baud, um den aktuellen Servowinkel zu sehen.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : SG90 Micro Servo Sweep Demo
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Servo SG90
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Servo.h>
const int SERVO_PIN = 9;
Servo myServo;
void setup() {
Serial.begin(115200);
myServo.attach(SERVO_PIN);
Serial.println(F("SG90 Servo Sweep Demo Started"));
}
void loop() {
// Sweep from 0 to 180 degrees
for (int pos = 0; pos <= 180; pos += 1) {
myServo.write(pos);
delay(15);
}
Serial.println(F("Reached 180 degrees"));
delay(500);
// Sweep back from 180 to 0 degrees
for (int pos = 180; pos >= 0; pos -= 1) {
myServo.write(pos);
delay(15);
}
Serial.println(F("Reached 0 degrees"));
delay(500);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Dieses Projekt bewegt ein SG90-Micro-Servo hin und her über 180 Grad. Das Servo wird über den VIN-Pin des ESP32 mit Strom versorgt (5V über USB) und mit einem PWM-Signal angesteuert, das mit der ESP32Servo-Bibliothek erzeugt wird. Öffnen Sie den Seriellen Monitor, um den aktuellen Winkel während der Bewegung zu beobachten.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : SG90 Servo Sweep with ESP32
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : Servo SG90
* Libraries : ESP32Servo 3.1.3
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <ESP32Servo.h>
const int SERVO_PIN = 18; // GPIO 18 connected to servo PWM pin
Servo myServo;
void setup() {
Serial.begin(115200);
Serial.println("ESP32 SG90 Servo Sweep Demo");
// Allow allocation of all timers for ESP32Servo
ESP32PWM::allocateTimer(0);
ESP32PWM::allocateTimer(1);
ESP32PWM::allocateTimer(2);
ESP32PWM::allocateTimer(3);
myServo.setPeriodHertz(50); // Standard 50 Hz servo
myServo.attach(SERVO_PIN, 500, 2400); // Standard pulse width limits for SG90
}
void loop() {
// Sweep from 0 to 180 degrees
for (int pos = 0; pos <= 180; pos += 5) {
myServo.write(pos);
Serial.print("Position: ");
Serial.println(pos);
delay(20);
}
delay(500);
// Sweep back from 180 to 0 degrees
for (int pos = 180; pos >= 0; pos -= 5) {
myServo.write(pos);
Serial.print("Position: ");
Serial.println(pos);
delay(20);
}
delay(500);
}
Benötigte Bibliotheken: ESP32Servo 3.1.3
Wiring diagram and example code generated by Codey.online — https://www.codey.online
Der SG90 Micro Servo ist ein hochwertiger, kleiner Servo, der sich perfekt für den Einsatz in Hobbyprojekten und kleinen Robotern eignet. Mit einer kompakten Größe von nur 23 x 12,2 x 29 mm und einem Gewicht von nur 9 Gramm ist dieser Servo ideal für den Einsatz in kleinen Räumen, in denen andere Servos nicht passen.
Bekijk het SG90 aansluitschema en voorbeeldcode voor Arduino.
Der SG90 Micro Servo hat ein Drehmoment von 1,5 kg/cm und kann an eine Spannung von 4,8-6V angeschlossen werden. Er ist außerdem mit einem 3-poligen Anschluss ausgestattet, wodurch er sich leicht an Ihren Mikrocontroller oder Ihr Entwicklungsboard anschließen lässt.
Dieser Servo hat einen Drehbereich von 180 Grad und kann präzise auf jeden Winkel zwischen 0 und 180 Grad positioniert werden. Er verfügt außerdem über eine schnelle Reaktionszeit von nur 0,1 Sekunden, wodurch er ideal für Anwendungen ist, bei denen Geschwindigkeit wichtig ist.
| Abmessungen | ca. 22.2 x 11.8 x 31 mm |
|---|---|
| Anschluss | 3-poliger Stecker |
| Gewicht | 9g |
| Betriebsspannung | 4.8V-6V |
| Geeignet für | Arduino |
| Betriebstemperatur | -30 / + 60 Grad Celsius |
| Geschwindigkeit | 0.10 Sek. / 60 Grad |
| Maximale Kraft | 1.8 kg/cm |
| PWM-Frequenz | 50hz (20ms) |
| Drehmoment | 1.5-1.7 kg/cm (4.8V-6V) |
| Drehbereich | ca. 180 Grad |
| Leerlaufdrehzahl | 0.12 Sek. / 60 Grad (4.8 V) |
