SKU: OT705-D81 Artikelnummer: AA128 EAN: 8720618827890

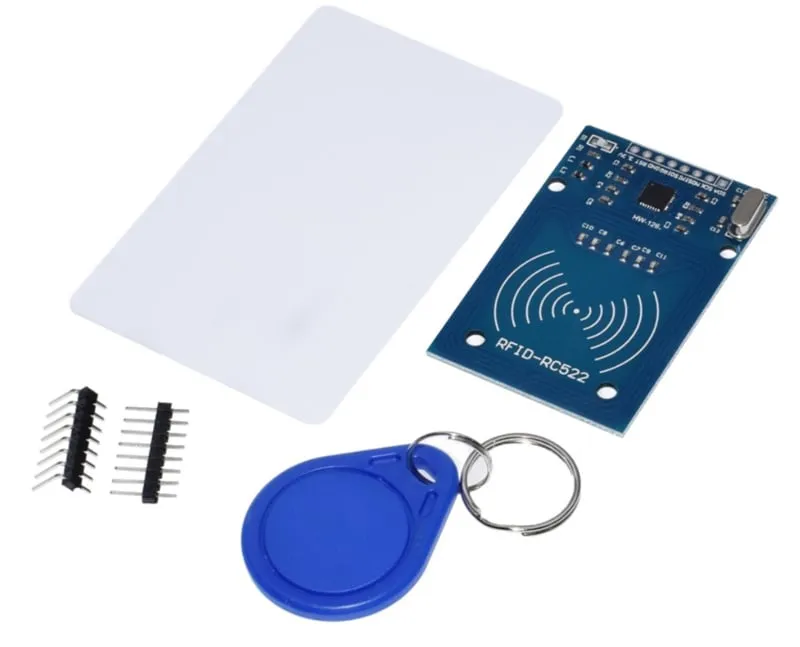

Eine Tür mit Ihrem Key Tag oder Ihrer Key Card öffnen Sie können es selbst mit diesem RFID (NFC)-Kit machen.
Inklusive S50 Key Tag, S50 Key Card, normalen Headers und 90-Grad-Headers.
sehen Sie hier den Anschlussplan und den Beispielcode >>>
Betriebsfrequenz: 13.56 MHz
Unterstützte Karten*: Mifare1 S50, Mifare1 S70, Mifare UltraLight, Mifare Pro, Mifare Desfire
Abmessungen: 40mm x 60mm
Spannung: 3.3V DC
Nennstrom: 13-26mA / DC 3.3V
Leerlaufstrom: 10-13mA / DC 3.3V
Schlafstromverbrauch: <80uA
Spitzenstrom: <30mA
Suchbegriffe: rfid, rfid kit, rfid-kit, rfid set, nfc set, nfc kit
Abmessungen
Lengte: 6cm
Breedte: 4cm
Hoogte: 0,2cm
Beim Abspielen wird das Video von YouTube geladen.
So schließt du den RFID-RC522 NFC Kit MFRC522 S50 Mifare inkl. RFID Fudan Card und Key Tag an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

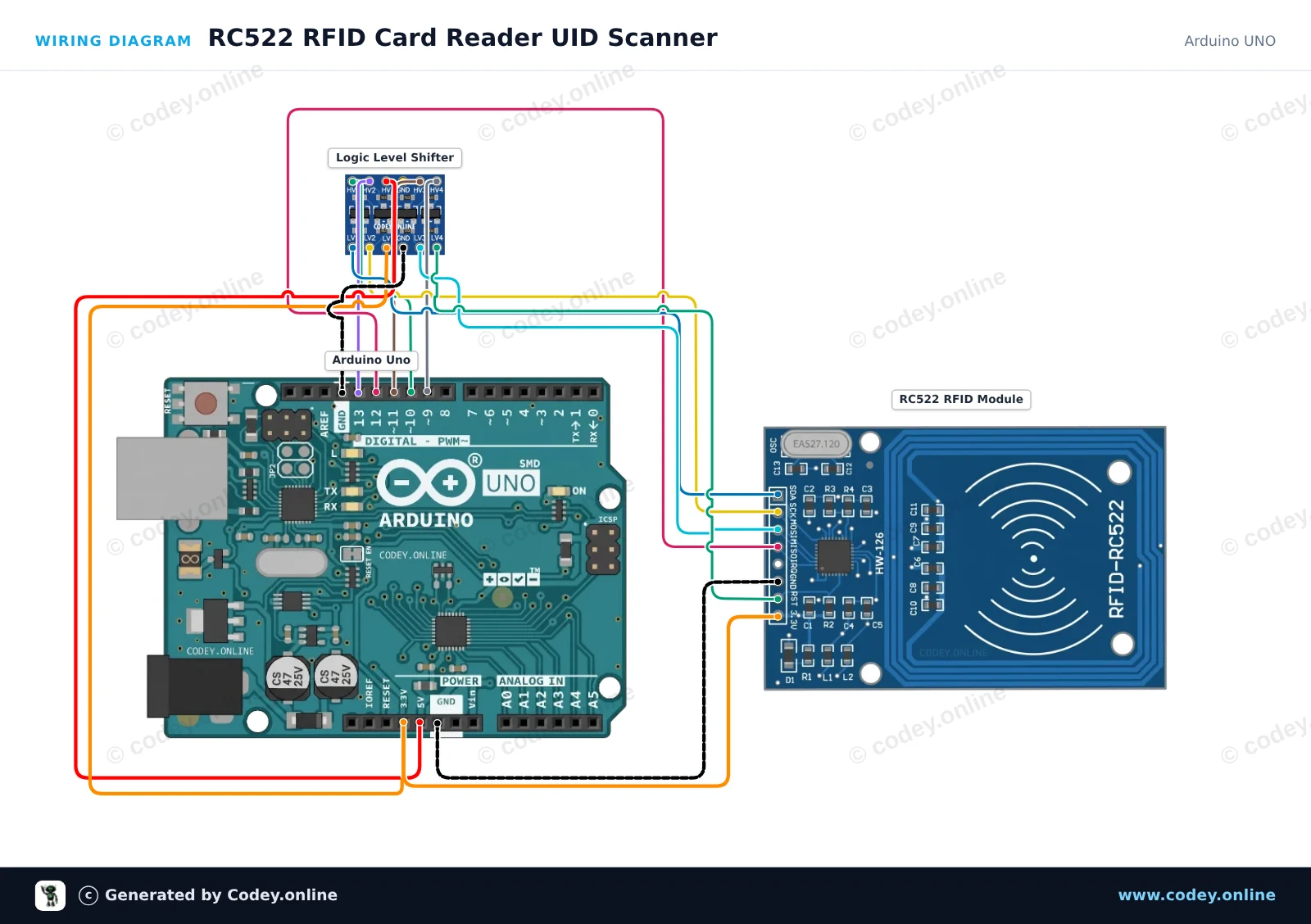

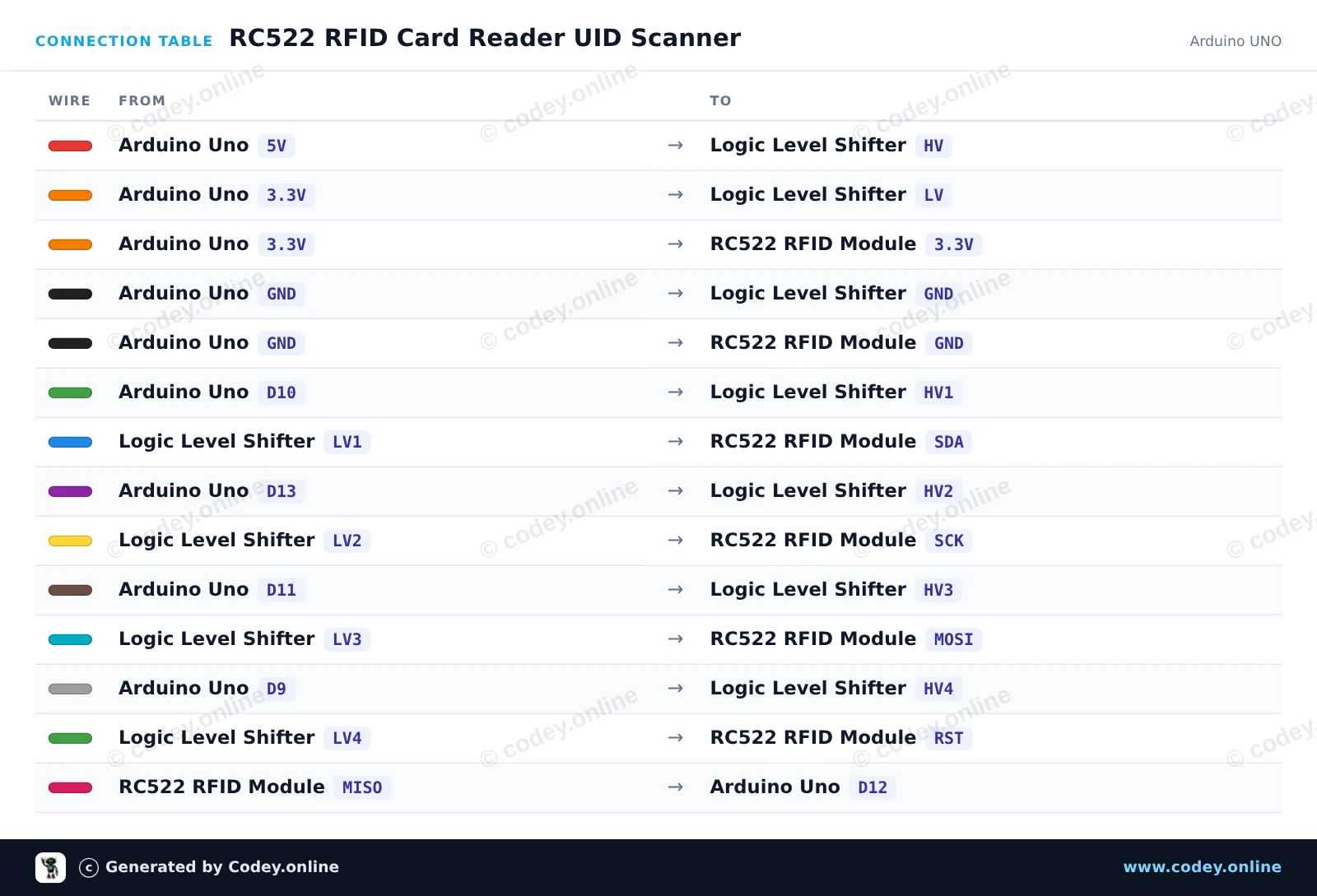

Dieses Projekt liest die eindeutige Kennung (UID) und den Kartentyp von 13.56 MHz RFID-Karten oder Schlüsselanhängern mit dem RC522-Modul aus. Ein externer 4-Kanal-Logic-Level-Shifter wandelt die 5V-SPI- und Steuersignale des Arduino Uno sicher auf 3.3V um. Öffnen Sie den Serial Monitor mit 115200 baud und halten Sie eine Karte nah an den Leser, um ihre UID anzuzeigen.
English
Nederlands
Frans
Italiano
Español
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : RC522 RFID Card Reader UID Scanner
* Board : Arduino UNO (arduino:avr:uno)
* Parts : RFID RC522 Module 13.56MHz
* Libraries : MFRC522 1.4.12
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN 10
#define RST_PIN 9
MFRC522 rfid(SS_PIN, RST_PIN);
void setup() {
Serial.begin(115200);
while (!Serial) {
; // Wait for serial port
}
SPI.begin();
rfid.PCD_Init();
Serial.println(F("RC522 RFID Reader Ready."));
Serial.println(F("Place an RFID card/tag near the antenna..."));
}
void loop() {
// Look for new RFID cards
if (!rfid.PICC_IsNewCardPresent() || !rfid.PICC_ReadCardSerial()) {
return;
}
Serial.print(F("Card UID: "));
for (byte i = 0; i < rfid.uid.size; i++) {
if (rfid.uid.uidByte[i] < 0x10) {
Serial.print(F("0"));
}
Serial.print(rfid.uid.uidByte[i], HEX);
if (i < rfid.uid.size - 1) {
Serial.print(F(" "));
}
}
Serial.println();
// Print card type
MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
Serial.print(F("Card Type: "));
Serial.println(rfid.PICC_GetTypeName(piccType));
Serial.println();
// Stop reading current card
rfid.PICC_HaltA();
rfid.PCD_StopCrypto1();
}Benötigte Bibliotheken: MFRC522 1.4.12
Wiring diagram and example code generated by Codey.online — https://www.codey.online

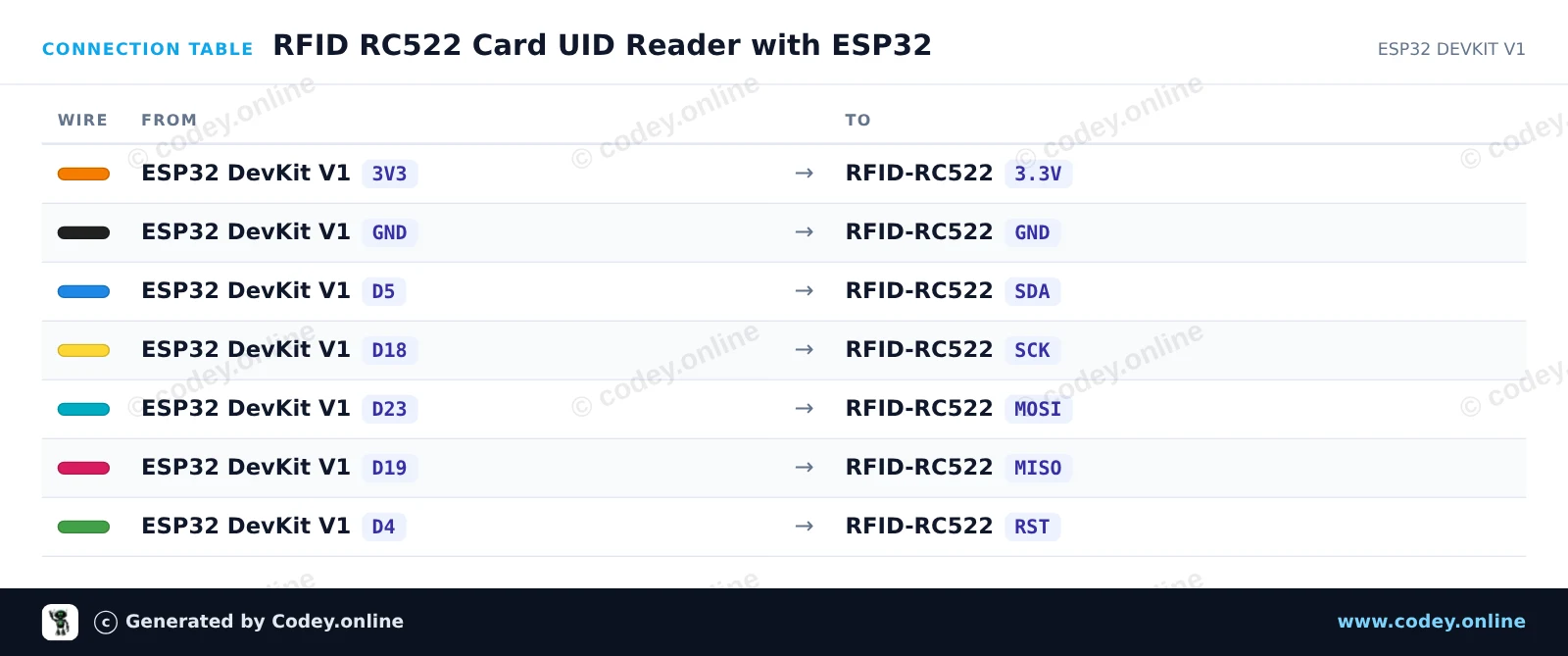

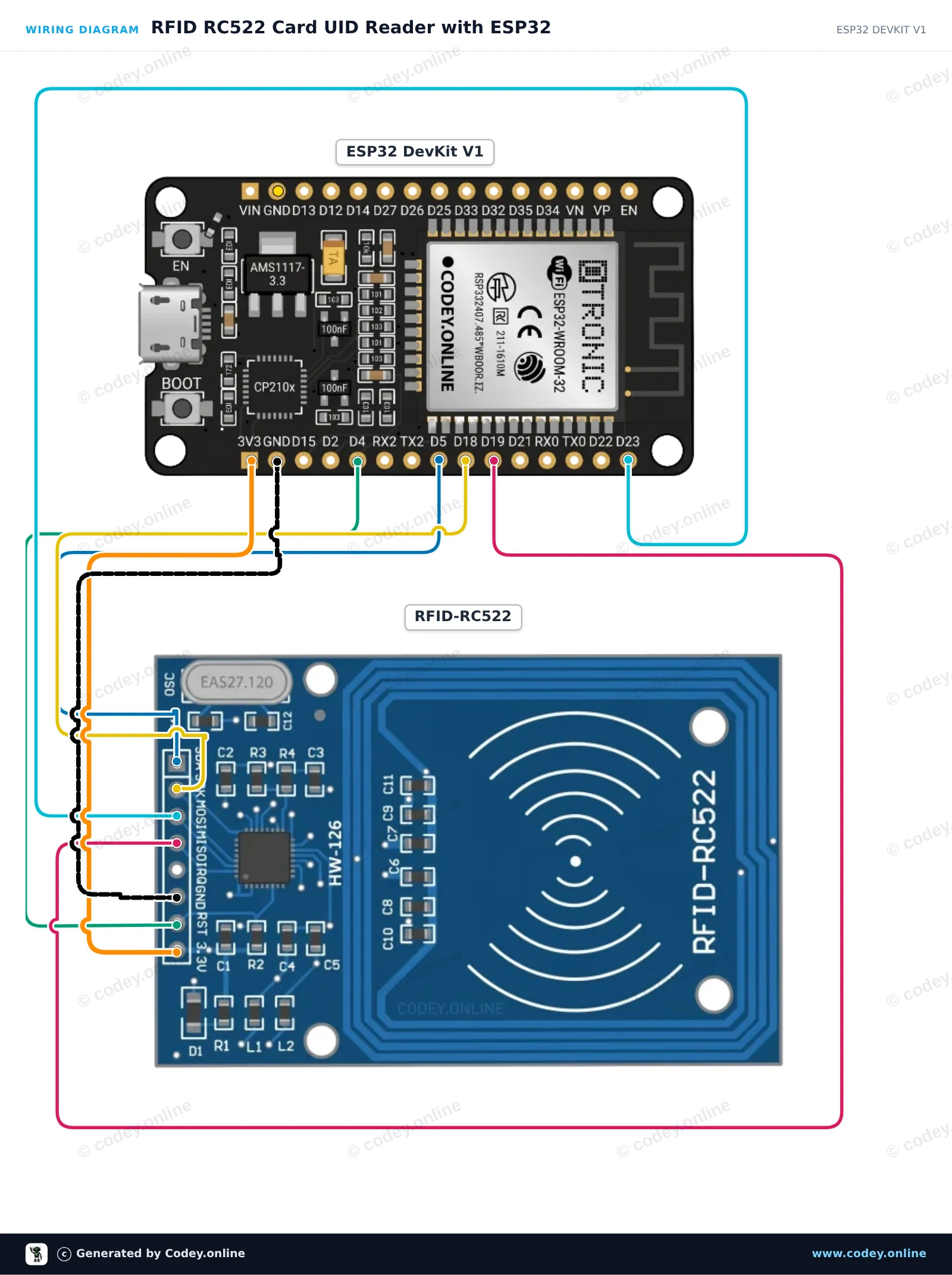

Dieses Projekt liest RFID-Tags und Smartcards mit dem RC522 13.56 MHz RFID-Modul über SPI. Wenn eine Karte oder ein Schlüsselanhänger an den Leser gehalten wird, werden die Unique Identifier (UID) und der Kartentyp im Serial Monitor ausgegeben.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : RFID RC522 Card UID Reader with ESP32
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : RFID RC522 Module 13.56MHz
* Libraries : MFRC522 1.4.12
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN 5
#define RST_PIN 4
MFRC522 rfid(SS_PIN, RST_PIN);
void setup() {
Serial.begin(115200);
while (!Serial);
SPI.begin(); // Initialize SPI bus
rfid.PCD_Init(); // Initialize MFRC522 reader
Serial.println("--- RFID RC522 Initialized ---");
Serial.println("Hold an RFID card or key fob near the reader...");
}
void loop() {
// Look for new RFID cards
if (!rfid.PICC_IsNewCardPresent()) {
return;
}
// Select one of the cards
if (!rfid.PICC_ReadCardSerial()) {
return;
}
// Print Card UID
Serial.print("Card UID: ");
for (byte i = 0; i < rfid.uid.size; i++) {
if (rfid.uid.uidByte[i] < 0x10) {
Serial.print(" 0");
} else {
Serial.print(" ");
}
Serial.print(rfid.uid.uidByte[i], HEX);
}
Serial.println();
// Print PICC type
MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
Serial.print("Card Type: ");
Serial.println(rfid.PICC_GetTypeName(piccType));
// Halt PICC and stop encryption
rfid.PICC_HaltA();
rfid.PCD_StopCrypto1();
delay(1000);
}Benötigte Bibliotheken: MFRC522 1.4.12
Wiring diagram and example code generated by Codey.online — https://www.codey.online
