Schaltplan und Codebeispiel

So schließt du den PN532 RFID NFC Kit mit S50 Karte und S50 Key Tag an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

PN532 RFID NFC-Kartenleser

Dieses Beispiel liest RFID/NFC-Tags (z. B. Mifare-Karten) mit dem PN532-Modul über I2C aus. Stellen Sie sicher, dass die DIP-Schalter am PN532-Modul auf I2C-Modus eingestellt sind (meist CH1=ON, CH2=OFF). Halten Sie einen kompatiblen 13.56MHz NFC- oder RFID-Tag nahe an das Modul, um seine eindeutige UID im Serial Monitor auszugeben.

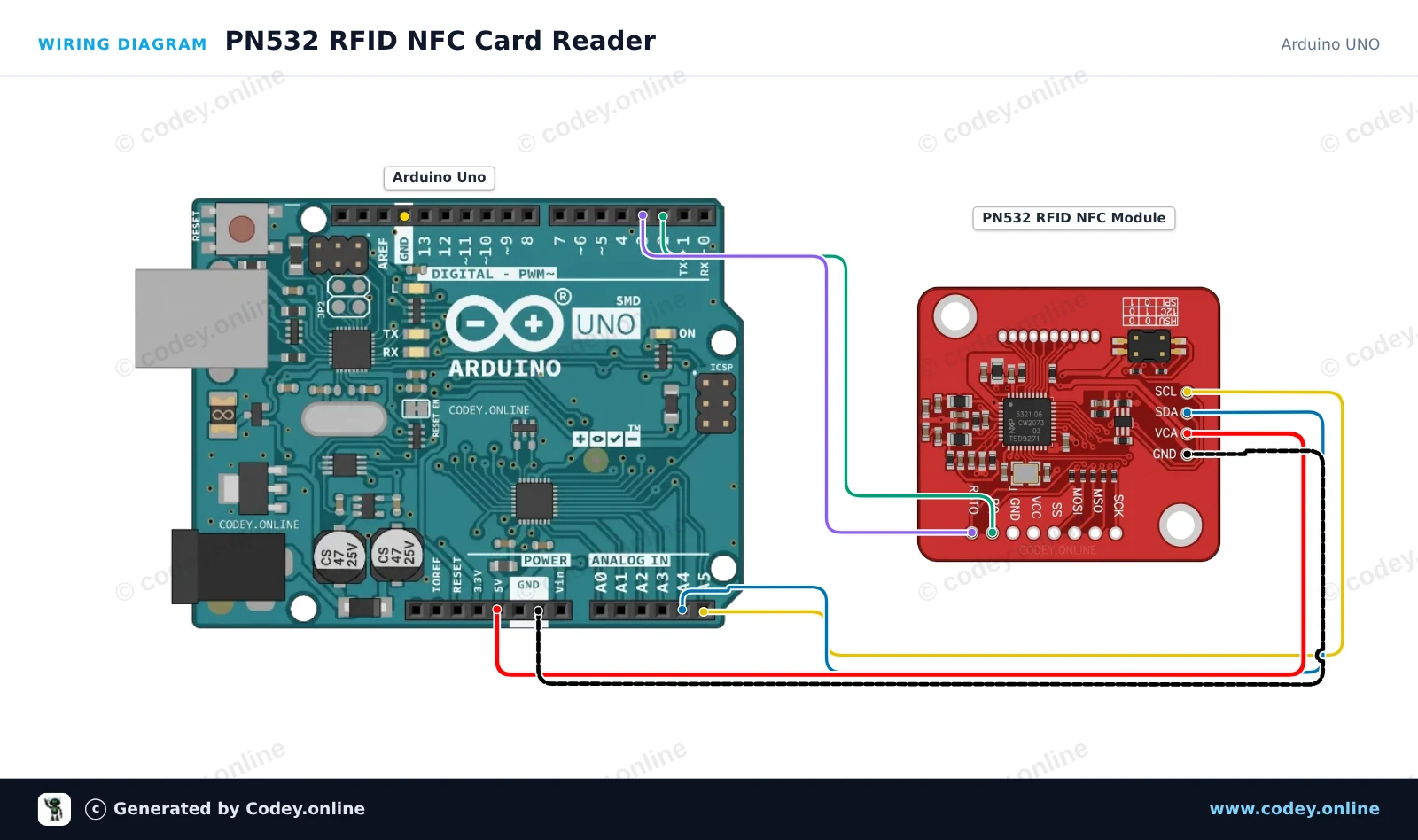

Anschlussplan: PN532 RFID NFC Kit mit S50 Karte und S50 Key Tag an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

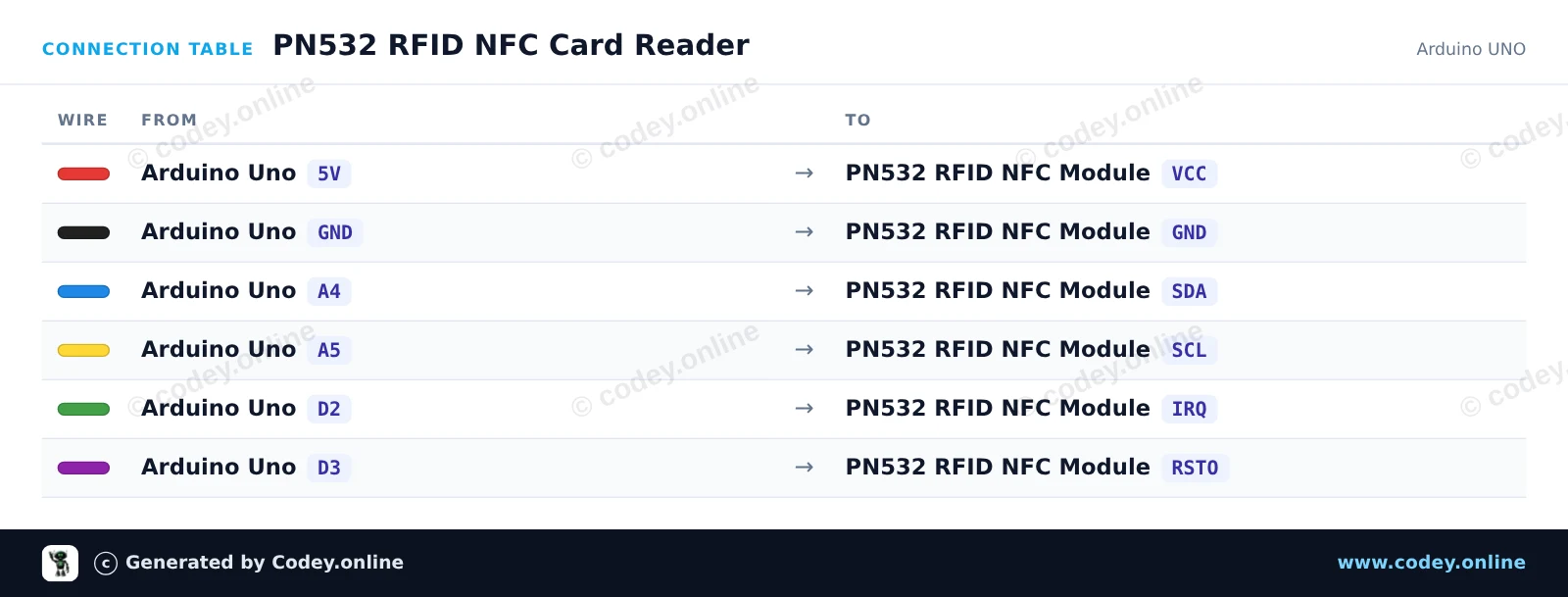

Anschlusstabelle: PN532 RFID NFC Kit mit S50 Karte und S50 Key Tag an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
PN532_RFID_NFC_Card_Reader.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PN532 RFID NFC Card Reader
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : PN532 RFID NFC Module
 *  Libraries : Adafruit PN532 1.3.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_PN532.h>

#define PN532_IRQ   2
#define PN532_RESET 3

Adafruit_PN532 nfc(PN532_IRQ, PN532_RESET);

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println(F("Initializing PN532 NFC Module..."));
  nfc.begin();

  uint32_t versiondata = nfc.getFirmwareVersion();
  if (!versiondata) {
    Serial.println(F("PN532 board not found. Check wiring and I2C mode switch."));
    while (1) delay(10);
  }

  Serial.print(F("Found PN532 chip! Firmware ver: "));
  Serial.print((versiondata >> 24) & 0xFF, HEX);
  Serial.print('.');
  Serial.println((versiondata >> 16) & 0xFF, HEX);

  nfc.SAMConfig();
  Serial.println(F("Waiting for an ISO14443A card or tag..."));
}

void loop() {
  uint8_t uid[7];
  uint8_t uidLength = 0;

  bool success = nfc.readPassiveTargetID(PN532_MIFARE_ISO14443A, uid, &uidLength, 500);
  if (success) {
    Serial.print(F("Found tag! UID: "));
    for (uint8_t i = 0; i < uidLength; i++) {
      if (uid[i] < 0x10) Serial.print('0');
      Serial.print(uid[i], HEX);
      if (i < uidLength - 1) Serial.print(':');
    }
    Serial.println();
    delay(1000);
  }
}

Benötigte Bibliotheken: Adafruit PN532 1.3.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

PN532 NFC/RFID-Tag-Leser mit ESP32

Diese Schaltung verbindet das PN532 NFC/RFID-Modul über I2C mit dem ESP32, um normale 13.56 MHz RFID-Tags oder NFC-Karten auszulesen. Stellen Sie sicher, dass die DIP-Schalter des Moduls auf I2C-Modus eingestellt sind (Channel 0=HIGH, Channel 1=LOW). Wenn eine Karte oder ein Schlüsselanhänger in die Nähe der Antenne gebracht wird, liest der ESP32 ihre eindeutige ID (UID) aus und gibt sie im Serial Monitor aus.

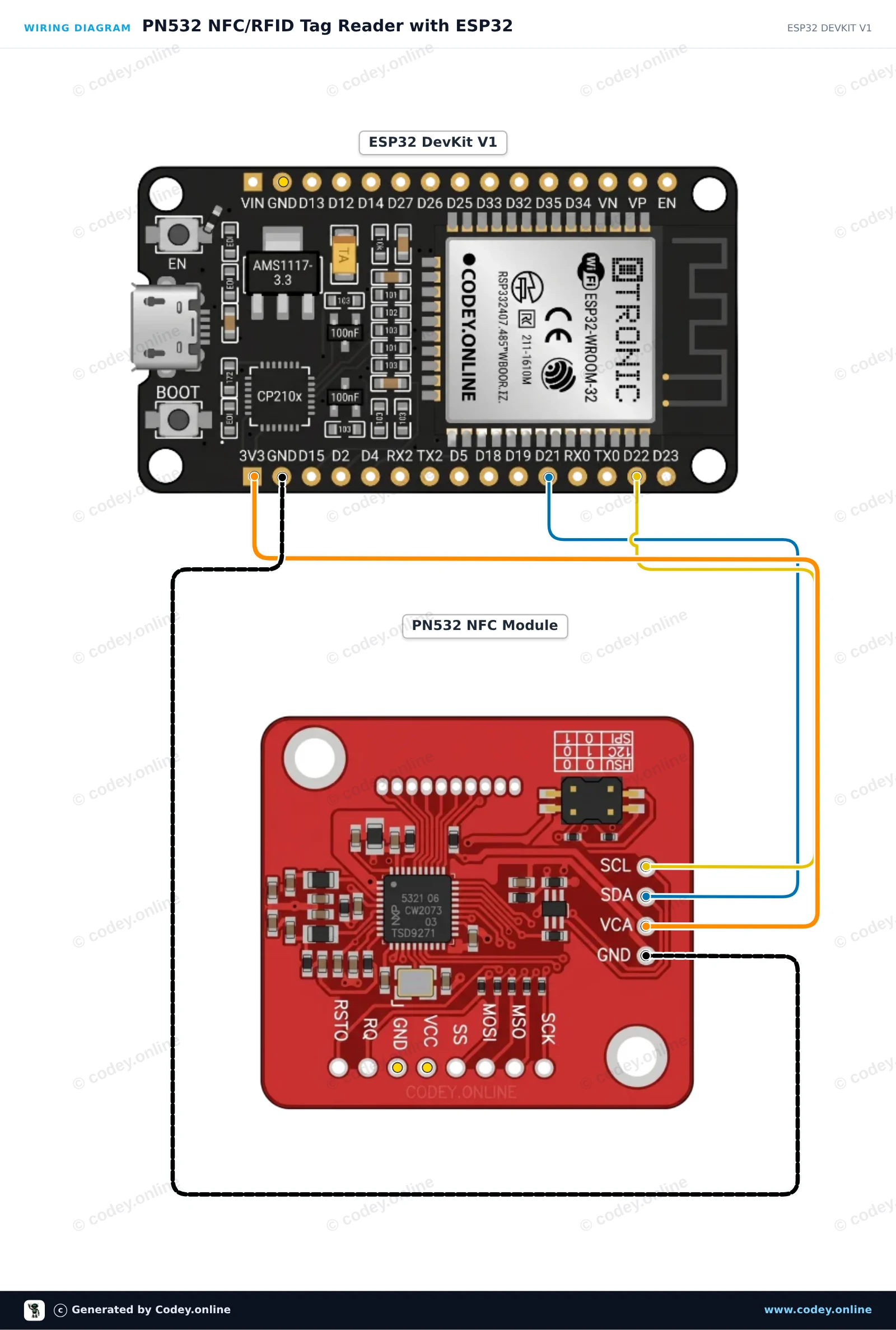

Anschlussplan: PN532 RFID NFC Kit mit S50 Karte und S50 Key Tag an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

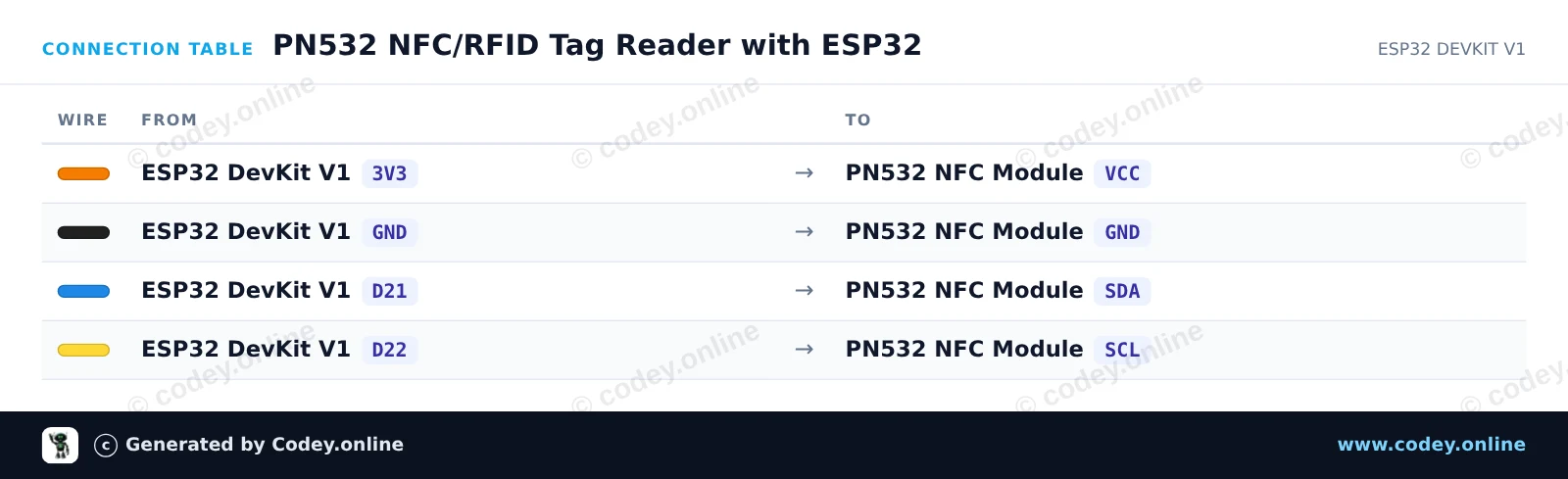

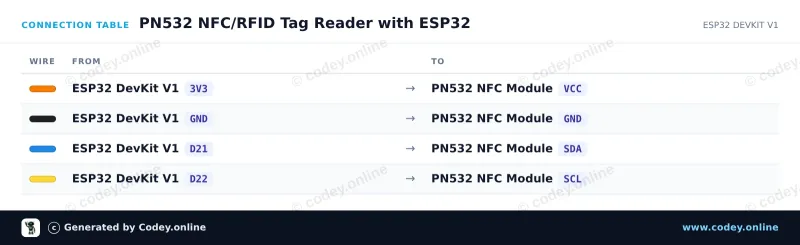

Anschlusstabelle: PN532 RFID NFC Kit mit S50 Karte und S50 Key Tag an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
PN532_NFC_RFID_Tag_Reader_with_ESP32.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : PN532 NFC/RFID Tag Reader with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : PN532 RFID NFC Module
 *  Libraries : Adafruit PN532 1.3.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_PN532.h>

// Use I2C interface without dedicated IRQ/Reset pins
#define PN532_IRQ   (-1)
#define PN532_RESET (-1)

Adafruit_PN532 nfc(PN532_IRQ, PN532_RESET);

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println("Initializing PN532 NFC Reader...");
  nfc.begin();

  uint32_t versiondata = nfc.getFirmwareVersion();
  if (!versiondata) {
    Serial.println("PN532 not found! Check DIP switches (I2C mode) and wiring.");
    while (1) delay(100);
  }

  Serial.print("Found PN532 chip with firmware version: ");
  Serial.print((versiondata >> 16) & 0xFF, DEC);
  Serial.print('.');
  Serial.println((versiondata >> 8) & 0xFF, DEC);

  // Configure Secure Access Module (SAM)
  nfc.SAMConfig();

  Serial.println("Ready! Present an RFID card or NFC tag to the reader...");
}

void loop() {
  uint8_t success;
  uint8_t uid[] = { 0, 0, 0, 0, 0, 0, 0 };
  uint8_t uidLength;

  // Wait up to 500ms for an ISO14443A card
  success = nfc.readPassiveTargetID(PN532_MIFARE_ISO14443A, uid, &uidLength, 500);

  if (success) {
    Serial.println("Card detected!");
    Serial.print("UID Length: ");
    Serial.print(uidLength, DEC);
    Serial.println(" bytes");
    Serial.print("UID: ");
    nfc.PrintHex(uid, uidLength);
    Serial.println();

    delay(1000); // Debounce to avoid repeated rapid reads
  }
}

Benötigte Bibliotheken: Adafruit PN532 1.3.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

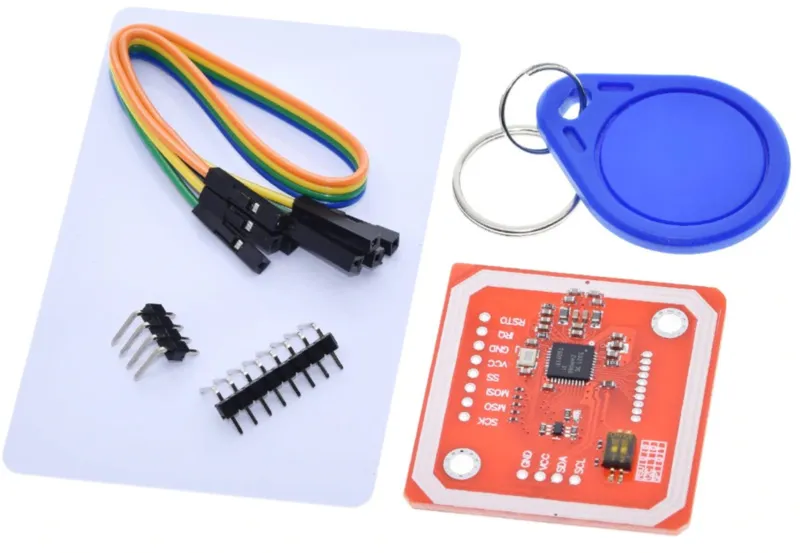

PN532 RFID NFC Kit mit S50 Karte und S50 Key Tag

Dieses PN532 RFID-Modul kann neben dem Senden und Empfangen von Mifare-Tags auch selbst Daten über NFC senden.
Das Modul kann über SPI, I2C oder UART angesteuert werden.

Spezifikationen:

  • Chip: NXP PN532
  • Spannung: 3.3 - 5V DC
  • Unterstützt verschiedene RFID-Produkte, darunter Mifare und FeliCa
  • Leseabstand: bis zu ~5-7cm
  • Levelshifter für I2C und UART vorhanden für Kompatibilität mit 5V-Systemen(SPI nur 3.3V!)
  • Zwei DIP-Schalter vorhanden zur Auswahl des Kommunikationsmodus(HSU=High Speed UART)
  • Wird mit einer S50 Karte, S50 key tag, 4-poligem gebogenem Header und Kabel geliefert
  • Zwei 3mm Montagebohrungen vorhanden

Suchbegriffe: rfid, rfid kit, rfid-kit, rfid set, nfc set, nfc kit

Abmessungen
Länge: 4,3cm
Breite: 4cm
Höhe: 0,3cm

  • PN532-Chip
  • Komplett geliefert
  • DIP-Schalter
  • 2 Montagebohrungen

Warum dieses Produkt wählen?

  • Mehrere Protokolle – Ansteuerung über SPI, I2C oder UART.
  • NFC-Daten senden – Kann selbst Daten über NFC senden.
  • Kompatibel mit 5V – Levelshifter für I2C und UART vorhanden.
  • Komplett geliefert – Inklusive Karte, Key-Tag, Header und Kabel.
  • Einfache Montage – Zwei 3-mm-Montagelöcher vorhanden.
Spezifikationen
Abmessungen4,3 x 4 x 0,3 cm
SchnittstelleSPI, I2C oder UART
Geeignet für5V Systeme
ChipNXP PN532
Montagelöcher2 x 3 mm
Leseabstandbis ~5-7cm

Im Lieferumfang

  • PN532 RFID-Modul
  • S50-Karte
  • S50-Schlüsselanhänger
  • 4-polige gewinkelte Stiftleiste
  • Kabel
