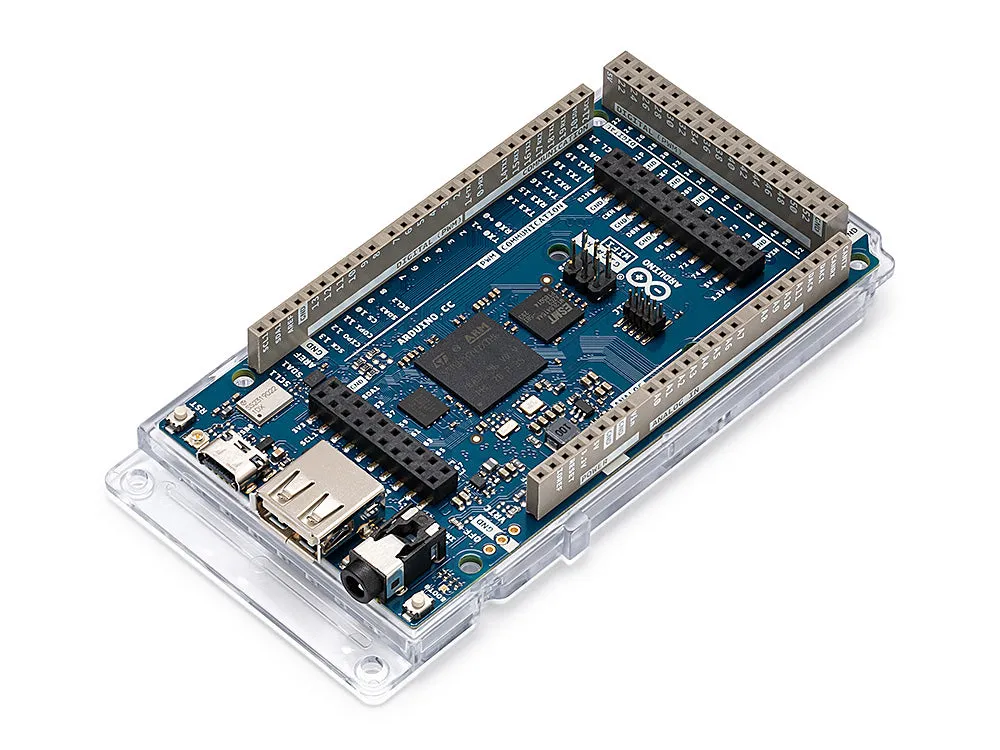

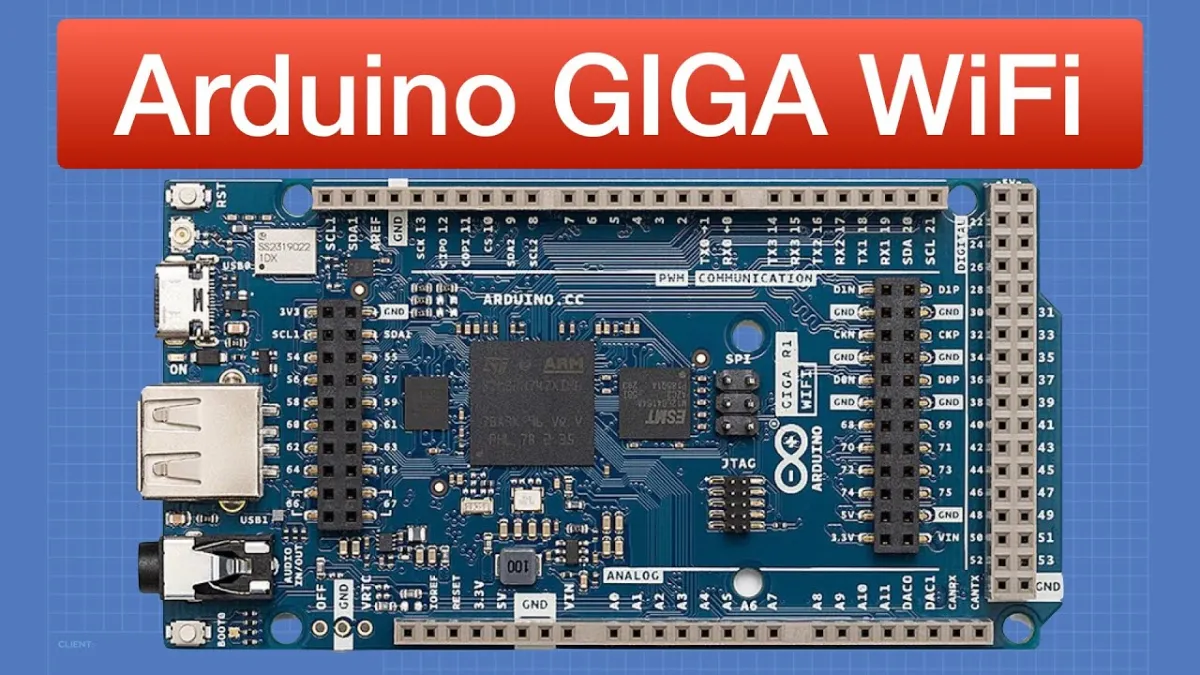

Arduino® GIGA R1 WiFi

Das Arduino GIGA R1 WiFi ist das perfekte Entwicklungsboard für ambitionierte Maker, die ihre Projekte auf ein neues Niveau heben möchten. Dieses Board ist ideal für Entwickler, Künstler, Sounddesigner und Technikbegeisterte mit großen Ideen, aber begrenztem Budget. Das Board bietet fortschrittliche Funktionen in einem zugänglichen Bauteil und hat denselben Formfaktor wie das beliebte Arduino Mega und Due.

Entdecken Sie die leistungsstarken Möglichkeiten des Arduino GIGA R1 WiFi:

Microcontroller: Der STM32H747XI Dual-Core-32-Bit-Mikrocontroller enthält einen Cortex®-M7 (480 MHz) und einen Cortex®-M4 (240 MHz). Damit können zwei Prozessoren miteinander kommunizieren. Sie können Micropython auf dem einen Kern und Arduino auf dem anderen ausführen.

Drahtlose Kommunikation: Mit dem Murata 1DX-Modul unterstützt dieses Board sowohl Wi-Fi® als auch Bluetooth®. Verbinden Sie es einfach mit der Arduino IoT Cloud, um Ihre Projekte aus der Ferne zu verwalten. Der ATECC608A sorgt außerdem für sichere Kommunikation.

Hardware-Ports und Kommunikation: Wie seine Vorgänger verfügt das GIGA R1 WiFi über 4 UARTs, 3 I2C-Ports, 2 SPI-Ports und 1 FDCAN.

GPIOs und zusätzliche Pins: Dieses Board behält den Formfaktor des Mega und des Due bei, sodass Sie problemlos angepasste Shields verwenden können. Es hat 76 GPIO-Pins und zusätzliche Header für mehr Anschlussmöglichkeiten. Außerdem wurden zwei neue Pins hinzugefügt: ein VRTC für einen Batterieanschluss und ein OFF-Pin zum Ausschalten des Boards.

Steckverbinder: Das GIGA R1 WiFi enthält zusätzliche Steckverbinder, darunter einen USB-A-Anschluss für USB-Sticks und andere Speichergeräte, einen 3.5mm-Klinkenanschluss für Audio-Ein- und -Ausgang, einen USB-C®-Anschluss für Stromversorgung und Programmierung sowie einen JTAG-Connector.

Höhere Spannung: Im Gegensatz zu seinen Vorgängern, die bis zu 12 Volt unterstützen, kann das GIGA R1 WiFi einen Bereich von 6 bis 24 Volt verarbeiten.

Das Arduino GIGA R1 WiFi ist zweifellos das beste Board für ambitionierte Maker mit großen Ideen. Kombinieren Sie es mit dem Arduino GIGA Display Shield für maximale Funktionalität mit einem 3.97” 480x800 RGB-Touchscreen. Entwerfen Sie Ihre eigenen einzigartigen Shields mit 3D-Druck und starten Sie Ihr DIY-Projekt mit unseren Anleitungen.

Technische Spezifikationen:

• Board: Arduino® GIGA R1 WiFi
• SKU: ABX00063
• Microcontroller: STM32H747XI dual Cortex®-M7+M4 32bit low power Arm® MCU
• Radio Module: Murata 1DX dual WiFi 802.11b/g/n 65 Mbps en Bluetooth®
• Beveiliging: ATECC608A-MAHDA-T
• USB: USB-C® (Programmierung / HID), USB-A (Host)
• Pinnen: 76 digitale I/O-Pins, 12 analoge Eingabepins, 2 DAC (DAC0/DAC1), 12 PWM-Pins
• Communicatie: UART (4x), I2C (3x), SPI (2x), CAN (erfordert einen externen Transceiver)
• Connectoren: Kamera (I2C + D54-D67), Display (D1N, D0N, D1P, D0P, CKN, CKP + D68-D75), Audio Jack (DAC0, DAC1, A7)
• Voeding: Betriebsspannung 3.3V, Eingangsspannung (VIN) 6-24V, DC-Strom pro I/O-Pin 8 mA
• Kloksnelheid: Cortex® M7 480 MHz, Cortex® M4 240 MHz
• Geheugen: 2MB Flash, 1MB RAM
• Afmetingen: Breite 53 mm, Länge 101 mm

Häufig gestellte Fragen zum Arduino GIGA R1 WiFi

Benötige ich eine externe Antenne? Wird diese mitgeliefert?
Ja, Sie benötigen eine externe Antenne. Das Board hat keine eingebaute Antenne, aber eine u.FL-Antenne wird in der Verpackung mitgeliefert.

Welche Arducam-Modelle sind mit dem Kameraanschluss auf dem Board kompatibel?
Der Kameraanschluss (J6-Header) ist ein 20-poliger Adapter, geeignet für Arducam-Kameras wie die OV7675 und OV7670. Weitere Informationen zur Verwendung der Kamera finden Sie im Handbuch der GIGA R1 WiFi Camera.

Was sind die Unterschiede zwischen dem Portenta H7 und dem GIGA R1 WiFi?
Es gibt einige wichtige Unterschiede:

• Das GIGA R1 WiFi verwendet USB-C®, um das Board mit Strom zu versorgen und zu programmieren sowie HID-Geräte wie eine Maus oder Tastatur zu emulieren. Beim Portenta H7 kann USB-C® auch als DisplayPort-Ausgang, USB-Hub oder zur Stromversorgung angeschlossener OTG-Geräte verwendet werden.
• Das GIGA R1 WiFi bietet einfachen Zugriff auf alle Möglichkeiten des STM32H7 mit 2,54 mm-Pinheadern, was es zu einer geeigneteren Option für Prototyping macht. Das Portenta H7 eignet sich eher für die Massenproduktion, da kompakte Steckverbinder mit hoher Dichte verwendet werden, um Platz zu sparen.
• Das GIGA R1 WiFi bietet zusätzliche Funktionen wie einen USB-A-Anschluss, einen 3,5mm-Klinken-Ein-/Ausgang und einen JTAG-Connector auf dem Board, dank des größeren Formats.

Welche Shields sind mit dem GIGA R1 WiFi kompatibel?
Jedes Shield im UNO-, Mega- oder Due-Formfaktor, das 3.3V unterstützt, sollte mit dem GIGA R1 WiFi funktionieren. Wir empfehlen jedoch, die Kompatibilität mit dem Hersteller zu überprüfen. Die folgenden Shields sind offiziell mit dem GIGA R1 WiFi kompatibel:

• Arduino Ethernet Shield Rev2
• Arduino Motor Shield Rev3
• Arduino 4 Relays Shield
• Arduino 9 Axis Motion Shield

Was ist der Unterschied zwischen den beiden USB-Anschlüssen am GIGA R1 WiFi?
Das GIGA R1 WiFi hat zwei USB-Anschlüsse:

• Der USB-C®-Anschluss (USB0), neben der Reset-Taste und dem u.FL-Antennenanschluss, wird für Programmierung, serielle Kommunikation und 5V-Stromversorgung verwendet.
• Der USB-A-Anschluss (USB1), neben dem 3,5mm-Klinkenanschluss, fungiert als USB-Host und ist nicht für die Programmierung vorgesehen.
