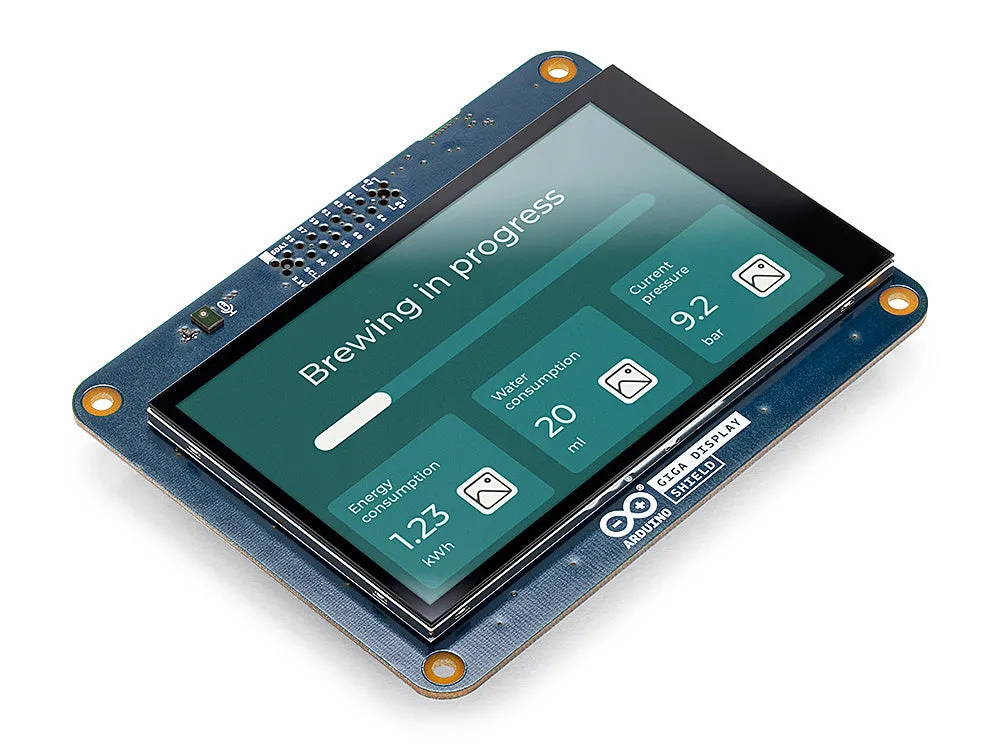

Arduino® GIGA Display Shield

Machen Sie Bekanntschaft mit dem GIGA Display Shield: einer Touchscreen-Lösung, die speziell dafür entwickelt wurde, grafische Oberflächen mühelos in Ihre Projekte zu integrieren. Dank des neuen Pinheader-Anschlusses, der zentral auf dem GIGA R1 WiFi platziert ist, bietet dieses Shield nahtlose Integration und verbesserte Funktionen.

Das GIGA Display Shield ermöglicht es Ihnen, von verschiedenen Funktionen zu profitieren, darunter ein digitales Mikrofon, eine 6-achsige IMU und ein Arducam-Anschluss. Diese zusätzlichen Möglichkeiten erlauben es Ihnen, die übrigen 54 verfügbaren Pins optimal zu nutzen, was besonders praktisch für die Erstellung von Handheld-Geräten oder Dashboards zur Verwaltung Ihres Projekts ist.

Erleben Sie die Leichtigkeit, intuitive Oberflächen mit dem benutzerfreundlichen Aufbau und den umfangreichen Möglichkeiten des GIGA Display Shield zu erstellen. Verbessern Sie die Funktionalität und das Benutzererlebnis Ihres Projekts mit dieser fortschrittlichen Lösung.

Technische Spezifikationen:

• Boardname: Arduino® GIGA Display Shield
• SKU: ASX00039
• Connectoren:
  • Kamera: SOCKET 2ROW 20POS VERTICAL PASS THROUGH (kompatibel mit Arducam)
• Display:
  • Videocodec: F32Q-1A7H1-11020
  • Touchscreen: F32Q-1A7H1-11008
  • Typ: KD040WVFID026-01-C025A
  • Größe: 3,97 inch
  • Auflösung: 480x800 RGB
  • Farben: 16,7 Millionen
  • Touchmodus: Fünf-Punkt-Berührung und Gesten
• Interface: I2C
• Sensoren:
  • IMU: BMI270
• Mikrofon: MP34DT06JTR

Häufig gestellte Fragen

Unterstützt das Display Multitouch? Ja, das Display unterstützt bis zu fünf gleichzeitige Berührungen.

Wie schließe ich das GIGA Display Shield an das GIGA R1 WiFi an? Das GIGA Display Shield wird über die mittleren Header (J5 und J6) an das GIGA R1 WiFi angeschlossen. Befestigen Sie das Shield von unten, damit die Oberseite des GIGA R1 WiFi für zusätzliche Shields frei bleibt.

Habe ich Zugriff auf alle Pins, wenn das Display angeschlossen ist? Ja, auch mit angeschlossenem Display behalten Sie Zugriff auf alle 54 Pins an der Oberseite des Boards.

Ist für das Shield eine externe Stromversorgung erforderlich? Nein, das GIGA Display Shield benötigt keine externe Stromversorgung; es wird direkt über den Anschluss versorgt.

Welche Kameras sind mit dem Shield kompatibel? Das GIGA Display Shield ist vollständig kompatibel mit 20-poligen DVP-Kameras von Arducam, wie der OV7675. Weitere Informationen finden Sie im Arducam-Katalog kompatibler Kameras.

In welche Richtung ist der Kameraanschluss ausgerichtet? Die Pinbelegung des Kameraanschlusses ist so konfiguriert, dass kompatible Arducam-Modelle in dieselbe Richtung wie der Bildschirm zeigen, was einem Selfie-Modus für ein nahtloses und benutzerfreundliches Erlebnis entspricht.
