Schaltplan und Codebeispiel

So schließt du den 3.3V Micro-SD-Kartenmodul für ESP32 | ESP8266 an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

MicroSD-Karten Lese- und Schreibdemo

Dieses Projekt zeigt, wie Text auf eine microSD-Karte geschrieben und anschließend über SPI wieder ausgelesen wird. Ein 4-Kanal-Logic-Level-Shifter wandelt die 5V-Logiksignale des Arduino Uno sicher auf 3.3V für das microSD-Kartenmodul um. Öffne den Serial Monitor mit 115200 baud, um den Initialisierungsstatus und den Dateiinhalte zu sehen.

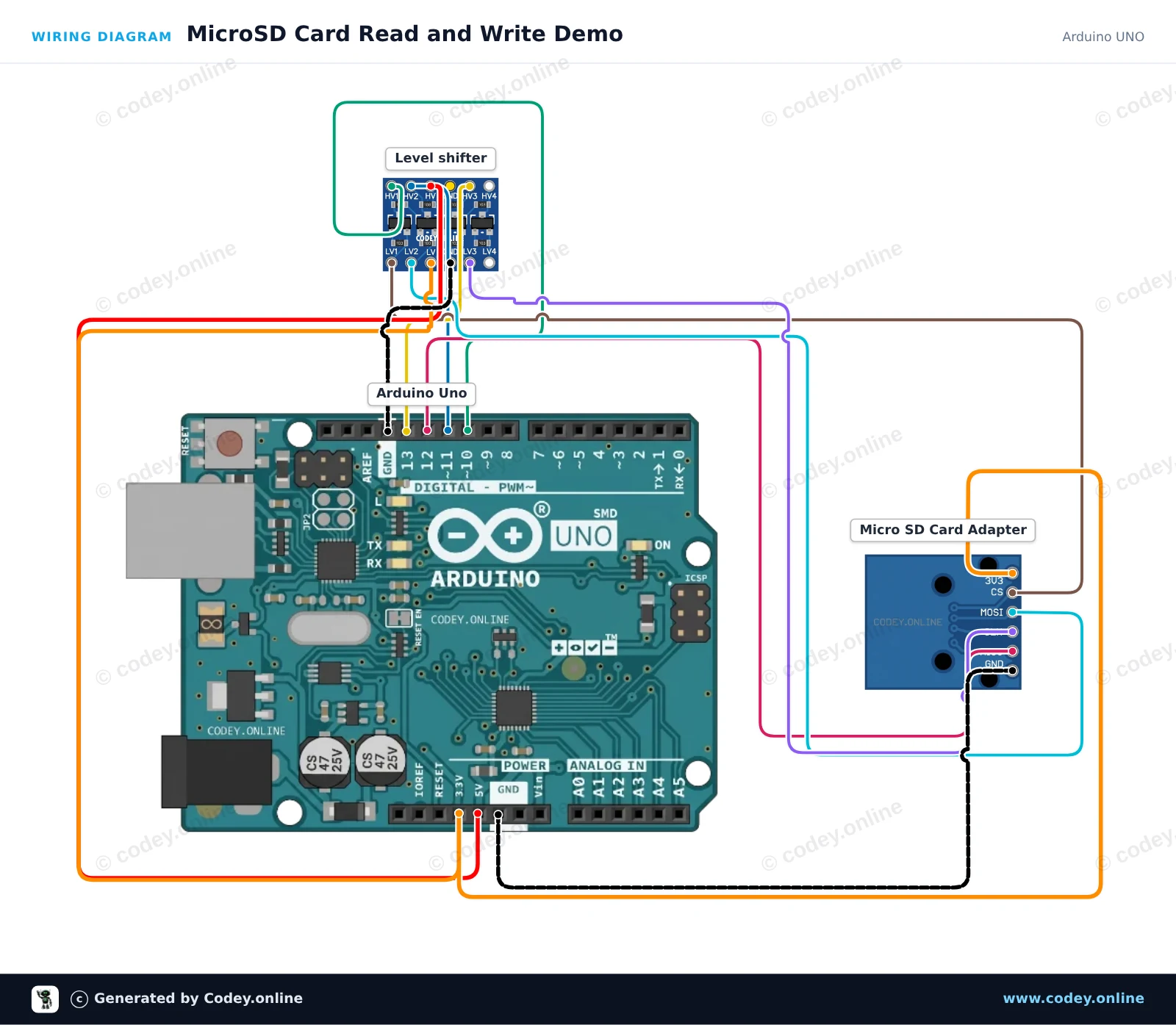

Anschlussplan: 3.3V Micro-SD-Kartenmodul für ESP32 | ESP8266 an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

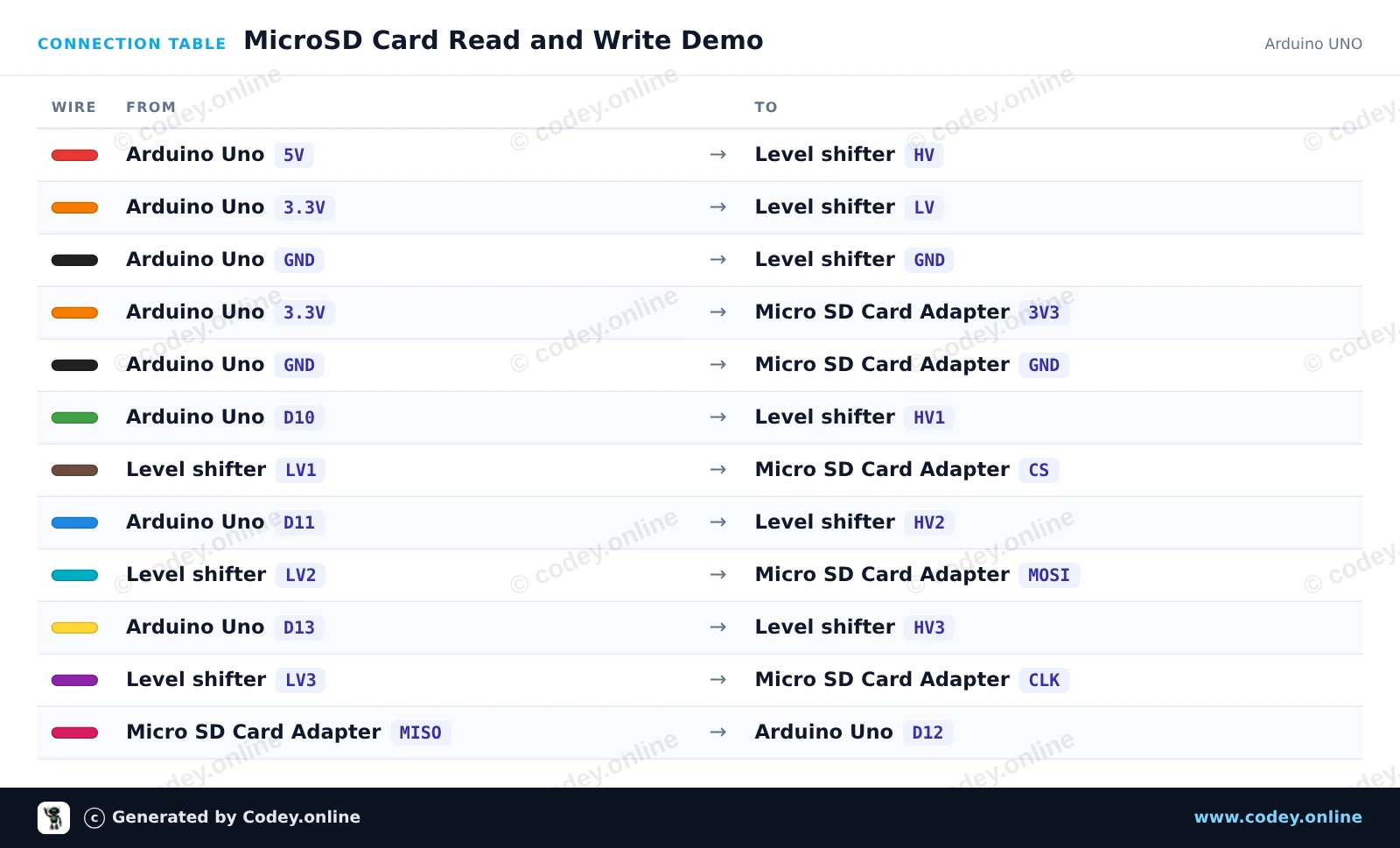

Anschlusstabelle: 3.3V Micro-SD-Kartenmodul für ESP32 | ESP8266 an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
MicroSD_Card_Read_and_Write_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MicroSD Card Read and Write Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Micro SD Card Adapter Module 3.3V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <SD.h>

const int chipSelect = 10;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }

  Serial.println(F("Initializing SD card..."));

  if (!SD.begin(chipSelect)) {
    Serial.println(F("Initialization failed! Check connections & SD card."));
    return;
  }
  Serial.println(F("Initialization done."));

  // Write to file
  File myFile = SD.open("demo.txt", FILE_WRITE);
  if (myFile) {
    Serial.println(F("Writing to demo.txt..."));
    myFile.println(F("MicroSD card read/write test successful!"));
    myFile.close();
    Serial.println(F("Done writing."));
  } else {
    Serial.println(F("Error opening demo.txt for writing."));
  }

  // Read from file
  myFile = SD.open("demo.txt");
  if (myFile) {
    Serial.println(F("Contents of demo.txt:"));
    while (myFile.available()) {
      Serial.write(myFile.read());
    }
    myFile.close();
  } else {
    Serial.println(F("Error opening demo.txt for reading."));
  }
}

void loop() {
  // Idle
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

MicroSD-Karte lesen und schreiben mit ESP32

Dieses Beispiel zeigt, wie man ein 3.3V-MicroSD-Kartenmodul mit dem ESP32 über den standardmäßigen Hardware-SPI-Bus (VSPI) verbindet. Der Sketch initialisiert die SD-Karte, schreibt eine Testnachricht in eine Datei und liest sie anschließend zurück, um sie im Serial Monitor anzuzeigen.

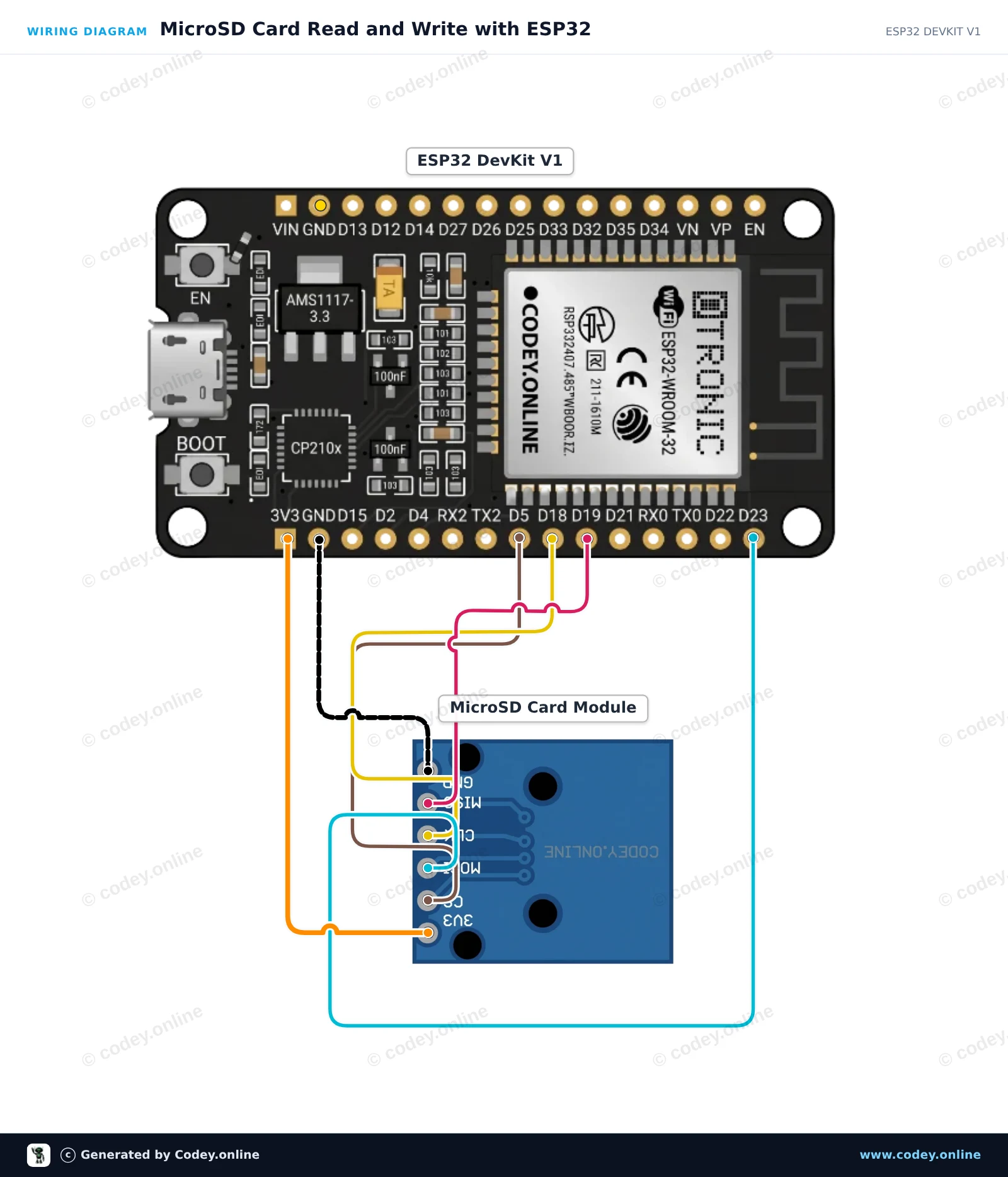

Anschlussplan: 3.3V Micro-SD-Kartenmodul für ESP32 | ESP8266 an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

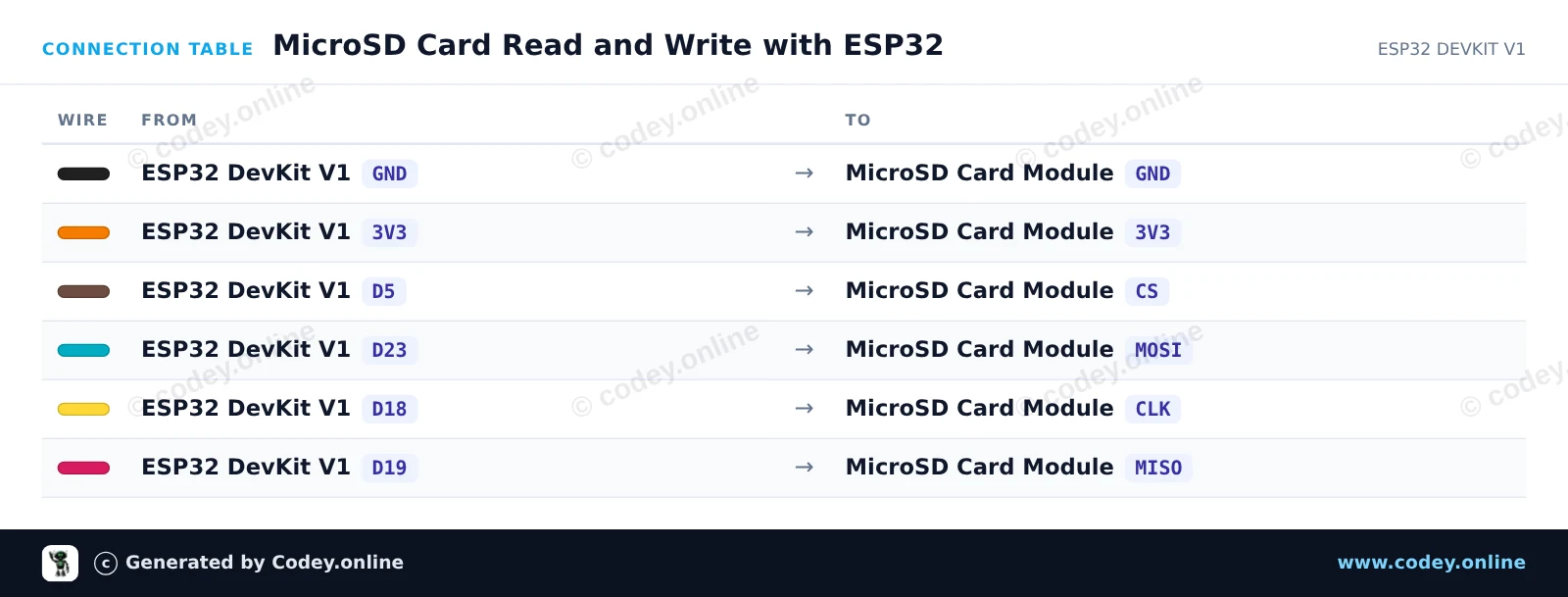

Anschlusstabelle: 3.3V Micro-SD-Kartenmodul für ESP32 | ESP8266 an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
MicroSD_Card_Read_and_Write_with_ESP32.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MicroSD Card Read and Write with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Micro SD Card Adapter Module 3.3V
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include "FS.h"
#include "SD.h"
#include "SPI.h"

const int chipSelect = 5;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Serial.println("\n--- MicroSD Card Demo ---");

  // Initialize SD card on default VSPI pins (CS = GPIO 5)
  if (!SD.begin(chipSelect)) {
    Serial.println("Card Mount Failed! Check wiring and make sure card is FAT32 formatted.");
    return;
  }

  uint8_t cardType = SD.cardType();
  if (cardType == CARD_NONE) {
    Serial.println("No SD card attached.");
    return;
  }

  Serial.print("SD Card Type: ");
  if (cardType == CARD_MMC) {
    Serial.println("MMC");
  } else if (cardType == CARD_SD) {
    Serial.println("SDSC");
  } else if (cardType == CARD_SDHC) {
    Serial.println("SDHC");
  } else {
    Serial.println("UNKNOWN");
  }

  uint64_t cardSize = SD.cardSize() / (1024 * 1024);
  Serial.printf("SD Card Size: %lluMB\n", cardSize);

  // Write to a test file
  Serial.println("Writing to test.txt...");
  File file = SD.open("/test.txt", FILE_WRITE);
  if (file) {
    file.println("Hello from ESP32!");
    file.println("MicroSD read/write test successful.");
    file.close();
    Serial.println("Write complete.");
  } else {
    Serial.println("Failed to open file for writing.");
    return;
  }

  // Read back the test file
  Serial.println("Reading from test.txt:");
  file = SD.open("/test.txt");
  if (file) {
    while (file.available()) {
      Serial.write(file.read());
    }
    file.close();
  } else {
    Serial.println("Failed to open file for reading.");
  }
}

void loop() {
  // Nothing to repeat in this test
  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

3.3V Micro-SD-Kartenmodul für ESP32 | ESP8266

Einfache MicroSD-Kartenlesermodul. Durch den Betrieb mit 3.3V ist es gut geeignet für beispielsweise ESP32 oder ESP8266. Das Modul ist mit den nötigen 10K Pull-up-Widerständen auf den Datenleitungen ausgestattet.

Spezifikationen:
– Betriebsspannung: 3.3V
- Typ micro SD slot: Push-Pull
– Schnittstelle: SPI
– Betriebsspannung (Logikpegel): 3.3V

Pin-Header bereits vorverlötet.

Abmessungen
Länge: 2cm
Breite: 1,8cm
Höhe: 1,1cm

  • 3,3V-Betrieb
  • SPI-Schnittstelle
  • Vorgelötet
  • 2 x 1,8 x 1,1 cm

Warum dieses Produkt wählen?

  • Geeignet für ESP32 – Funktioniert mit 3,3 V, gut für ESP32.
  • Geeignet für ESP8266 – Funktioniert mit 3,3 V, gut für ESP8266.
  • 10K Pull-up-Widerstände – Mit Pull-up-Widerständen an den Datenleitungen ausgestattet.
  • Pinheader vorverlötet – Direkt zum Anschließen bereit.
Spezifikationen
Breite1,8cm
Betriebsspannung3.3V
Länge2 cm
Höhe1,1 cm
Typ micro-SD-SteckplatzPush-Pull
