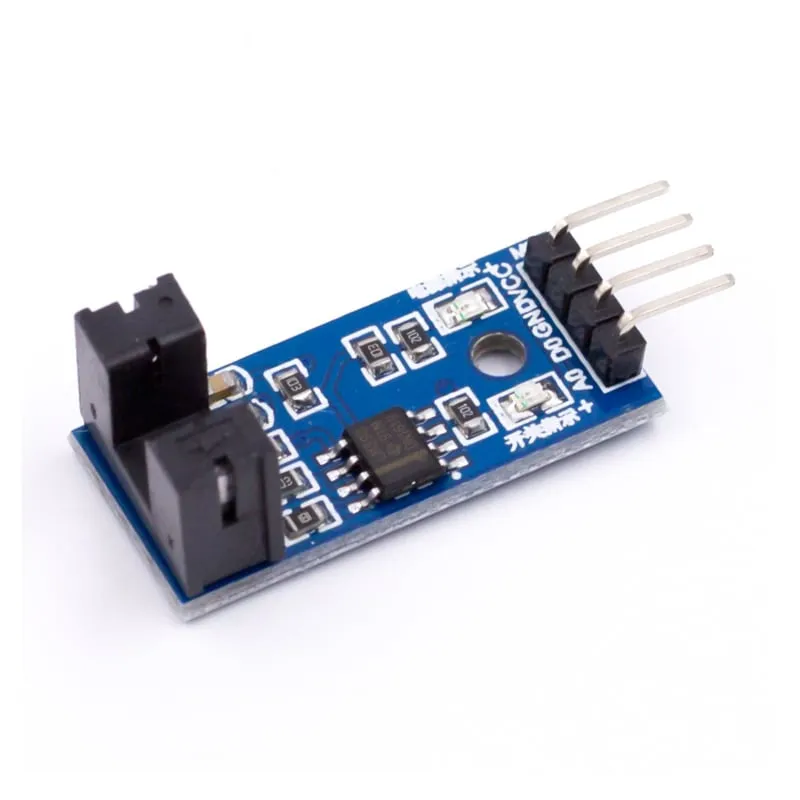

Optisches Geschwindigkeitssensormodul

Der Hauptzweck dieses Moduls besteht darin, die Geschwindigkeit des Motors zu überwachen.

Weit verbreitet in der Motordrehzahlerfassung, Pulszählung, Positionsbegrenzung usw.

Kann mit einem Mikrocontroller wie einem Arduino zur Motordrehzahlerfassung, Pulszählung, Positionsbegrenzung usw. verwendet werden. Im Grunde misst jeder Geschwindigkeitsmesser einfach die Geschwindigkeit, mit der ein Ereignis auftritt.

Dies geschieht normalerweise, indem die Ereignisse über einen bestimmten Zeitraum gezählt werden (Integrationsintervall) und dann die Anzahl der Ereignisse einfach durch die Zeit geteilt wird, um die Geschwindigkeit zu erhalten.

Dies ist ein einfach zu verwendendes Modul. Physische Unterbrechung des optischen Pfads des optischen Sensors durch eine Art Schlitzrad oder einen ähnlichen Mechanismus (ein optischer Sensor besteht gewöhnlich aus einer Leuchtdiode, die für die Beleuchtung sorgt, und einem Fototransistor, der das Vorhandensein oder Fehlen dieser Beleuchtung erkennt).

Der hier verwendete optische Sensor besteht aus einer infraroten lichtemittierenden Diode und einem Fototransistor. Dies verhindert sowohl Störungen durch streuende externe Lichtquellen als auch, da die beiden Komponenten auf eine bestimmte Strahlungsfrequenz abgestimmt sind, sind sie weiterhin unempfindlich gegenüber unerwünschten Störungen.

Die DO-Ausgangsschnittstelle kann direkt an einen IO-Port eines Mikrocontrollers angeschlossen werden, wenn ein Blockierungserkennungssensor vorhanden ist, der z. B. die Geschwindigkeit des Motorencoders erkennen kann.

DO-Module können an das Relais, den Endschalter und andere Funktionen angeschlossen werden, es kann auch mit dem aktiven Summermodul einen Alarm bilden.

Ausgestattet mit:

Optischer Kopplungssensor, Breite 5 mm;

Ausgangsstatusanzeige:

Wenn der Ausgang hoch ist, sind die Lichter aus. Wenn der Ausgang niedrig ist, an. (Wenn es bedeckt ist, wird es einen hohen Pegel ausgeben; andernfalls wird es einen niedrigen Pegel ausgeben)
Ausgestattet mit einem festen Befestigungsloch, einfach zu installieren!
Verwenden Sie den LM393 Breitspannungs-Komparator
Spezifikation:

Betriebsspannung (VDC): 3,3 bis 5

Comparator: LM393

Ausgang: Digitaler Schaltausgang (0 und 1)

Länge (mm): 32

Breite (mm): 14

Höhe (mm): 13

Gewicht (g): 2


Verdrahtung Spezifikation:

VCC Schließen Sie die positive 3.3 5 v Stromversorgung an
GND Schließen Sie die negative Stromversorgung an
DO TTL-Schaltsignalausgang:
AO Dieses Modul funktioniert nicht
Paket enthält:
1 x Geschwindigkeitsmesssensormodul

  • Optischer Sensor
  • IR-Emitter
  • LM393-Komparator
  • DO-Ausgang

Warum dieses Produkt wählen?

  • Motorgeschwindigkeit messen – Geeignet zur Erfassung der Motordrehzahl.
  • Impulszählung – Zur Impulszählung verwendbar.
  • Positionsgrenze erkennen – Auch zur Erkennung von Positionsgrenzen einsetzbar.
  • Einfach anzuschließen – DO-Ausgang direkt an den IO-Port.
  • Einfach zu installieren – Mit festem Schraubloch ausgestattet.
Spezifikationen
Abmessungen32 × 14 × 13 mm
Breite14mm
Betriebsspannung3,3 bis 5 VDC
Gewicht2 g
Länge32 mm
Höhe13 mm
KomparatorLM393
AusgangDigitaler Schaltausgang (0 und 1)

Im Lieferumfang

  • Geschwindigkeitsmesssensormodul
