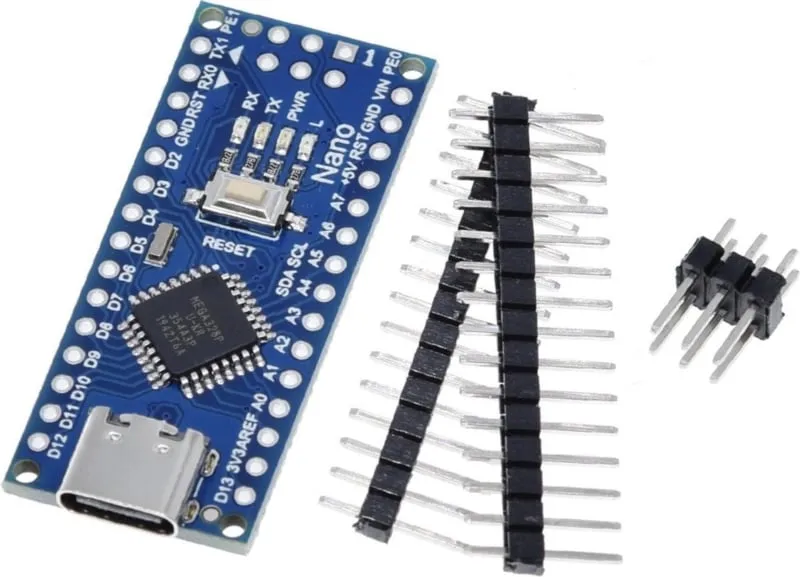

Nano V3 USB-C Arduino-kompatibel CH340

Ein Arduino Nano-Klon mit USB-C-Anschluss. Funktioniert genauso gut, ist aber deutlich günstiger. Achtung, die Header werden lose mitgeliefert und müssen von Ihnen selbst gelötet werden.

Mikrocontroller Atmel ATmega328
Betriebsspannung (Logic Level): 5VDC
Eingangsspannung (empfohlen): 7V ~ 9VDC
Eingangsspannung (Grenzwert): 6V ~ 12 VDC
Digitale I/O-Pins: 14 (davon 6 mit PWM-Ausgang)
Analoge Eingangspins: 8
DC-Spannung pro I/O-Pin: 40mA
Flash-Speicher: 32KB (ATmega328) (davon 2 KB vom Bootloader belegt)
SRAM: 2KB (ATmega328)
EEPROM: 1KB (ATmega328)
Taktfrequenz: 16MHz
Der Arduino Nano V3 wird ohne USB-Kabel und unmontiert geliefert.

Verwenden Sie bei diesem Arduino unter Werkzeuge->Prozessor den "old bootloader".

Dieser Arduino Nano-Klon hat exakt die gleiche Funktion wie der originale Arduino Nano und kann mit der Arduino IDE Software programmiert werden. Diese ist für Windows, Mac und Linux verfügbar.

Arduino IDE herunterladen

ACHTUNG: Dieser Arduino-Klon basiert auf dem CH340-USB-Chip. Manchmal ist es notwendig, den dafür benötigten Treiber unter Windows oder Mac zu installieren. Unter Linux kommt das eigentlich nur selten vor.

Versuchen Sie zuerst, ob er ohne Installation des Treibers funktioniert. Wenn in der Arduino IDE ein COM-Port verfügbar ist, auf den Sie hochladen können, ist alles in Ordnung und es muss nichts installiert werden.

Falls nötig, können Sie den benötigten Treiber hier herunterladen:

CH340-Treiber für Windows herunterladen

CH340-Treiber für Mac herunterladen

CH340-Treiber für Linux herunterladen

Disclaimer: Das Herunterladen und Installieren der angebotenen Treiber ist ein zusätzlicher Service von uns und erfolgt vollständig auf eigenes Risiko. Wir können nicht garantieren, dass die angebotenen Treiber auf dem neuesten Stand sind. Eventuelle Störungen, die durch die Verwendung dieser Treiber entstehen, liegen im Risiko der Person, die die Treiber installiert.

Abmessungen
Länge: 4,46cm
Breite: 1,8cm
Höhe: 0,6cm
