ESP32-CAM-Entwicklungsboard mit Kamera und microSD-Slot für alle, die WiFi- und Bluetooth-Projekte bauen.
SKU: OT103-B53 Artikelnummer: NA570 EAN: 6442424726649 Lagerort: AD06.01
Alternative
ESP32 WROOM 4Mb Devkit V1 Board mit WiFi Bluetooth und Dual-Core-Prozessor
€ 8,99
Diese Alternative ansehen

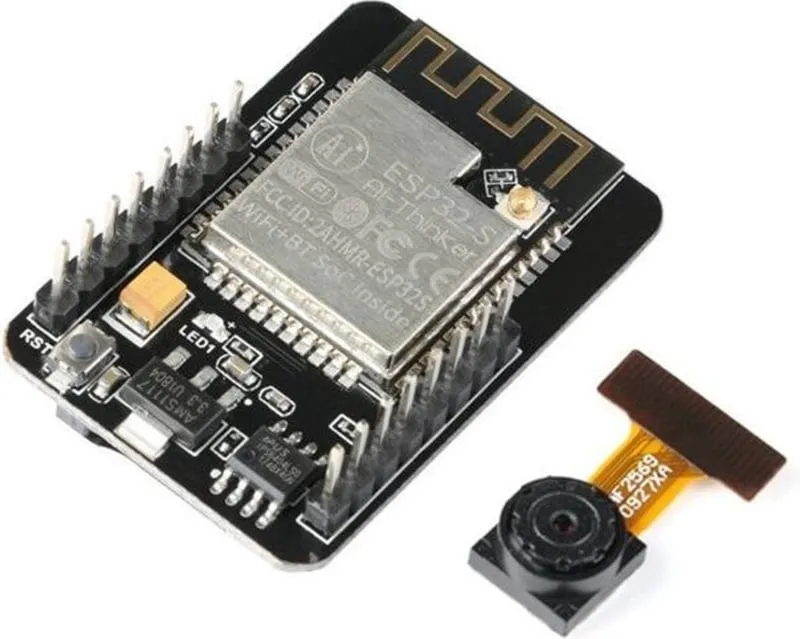

Ein vollwertiger ESP32 mit einer Kameramodul und Micro SD-Kartensteckplatz.
Das OV5640-Kameramodul enthält einen 1/4 inch CMOS UXGA (1632 x 1232 pixels) Bildsensor. Er ist sehr klein im Format und hat eine niedrige Betriebsspannung von 1.7 bis 3.3V.
Merkmale:
ACHTUNG, dieses Modul verfügt nicht über einen USB-Anschluss. Ein separates serielle USB module (FT232RL) ist erforderlich, um es programmieren zu können.
ESP32-CAM in Arduino IDE installieren
Standardmäßig kennt die Arduino IDE-Software das ESP32-Board nicht. Um die ESP32-CAM in der Arduino IDE programmieren zu können, muss diese zuerst in Arduino IDE installiert werden. Folgen Sie den folgenden Schritten:
That's it, jetzt können Sie mit der ESP32-CAM loslegen.

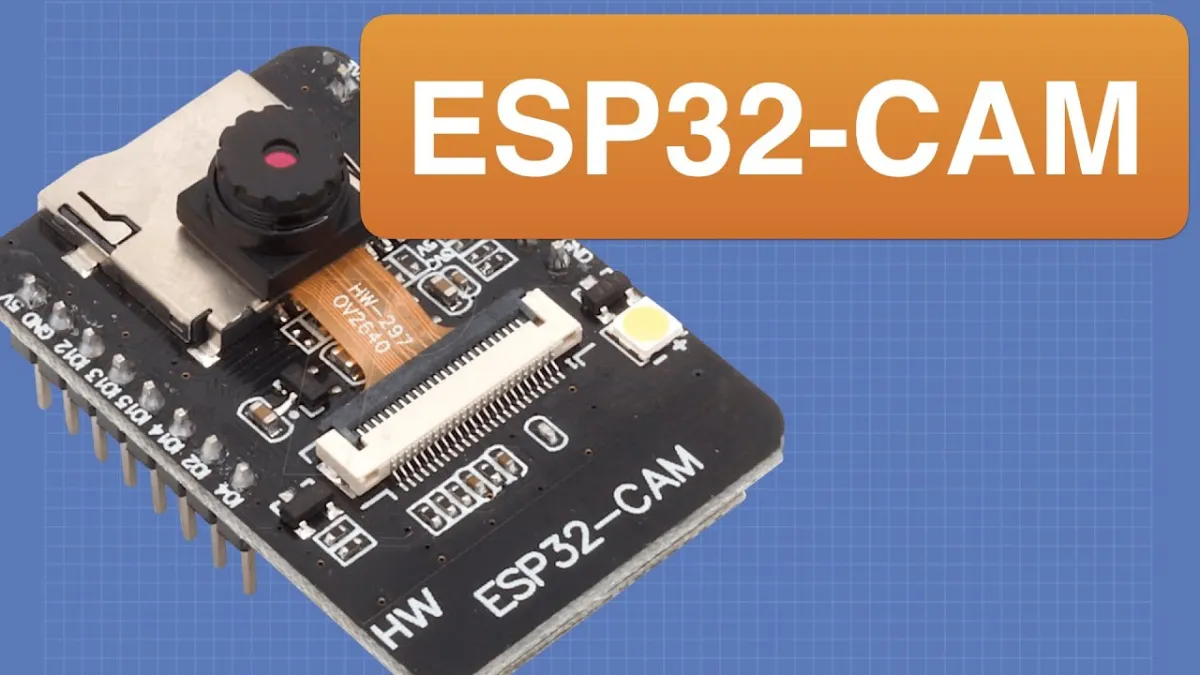

Sehen Sie sich auch das Youtube-Video an, das wir mit der Schritt-für-Schritt-Erklärung auf Englisch hinzugefügt haben.
FT232RL an die ESP32-CAM anschließen
Um die FT232RL an die ESP32-CAM anzuschließen, können Sie das folgende Schema verwenden:
Wichtig: GPIO 0 muss mit GND verbunden werden, damit der Code hochgeladen werden kann.
| ESP32-CAM | FT232RL |
|---|---|
| GND | GND |
| 5V | VCC (5V) |
| U0R | TX |
| U0T | RX |
| GPIO 0 | GND |
| PSRAM | 4 M |
|---|---|
| SRAM | 520 KB |
| Taktfrequenz | 240 MHz |
| Auflösung | 1632 x 1232 Pixel |
| Schnittstelle | UART/SPI/I2C/PWM/ADC/DAC |
| Betriebsspannung | 1.7 bis 3.3V |
| Konnektivität | WiFi 802.11b/g/n, Bluetooth/BLE |
Funktioniert auf Anhieb. Mit dem MB darunter schneidet die WiFi-Antenne schlechter ab. Tipp: Verwenden Sie eine externe Antenne.
Ich benutze ihn als Webcam. Über WLAN in meinem Netzwerk und dann kann ich bei der Arbeit sehen, was die Haustiere so anstellen, wenn ich nicht zu Hause bin. Neulich fand der Hund es nötig, die Urne von Tante Mies umzuwerfen, und die Katze dachte, der Inhalt sei eine neue Art Katzenstreu.
Sehr einfach und schnell mit ESP Home Builder in Home Assistant in Betrieb genommen. Nicht vergessen, das dazugehörige MB
Funktioniert sehr gut
Schade, dass standardmäßig kein USB-Anschluss dabei ist. Dafür muss man eine separate Platine kaufen.
Schöne Cam zum Experimentieren und Programmieren.
