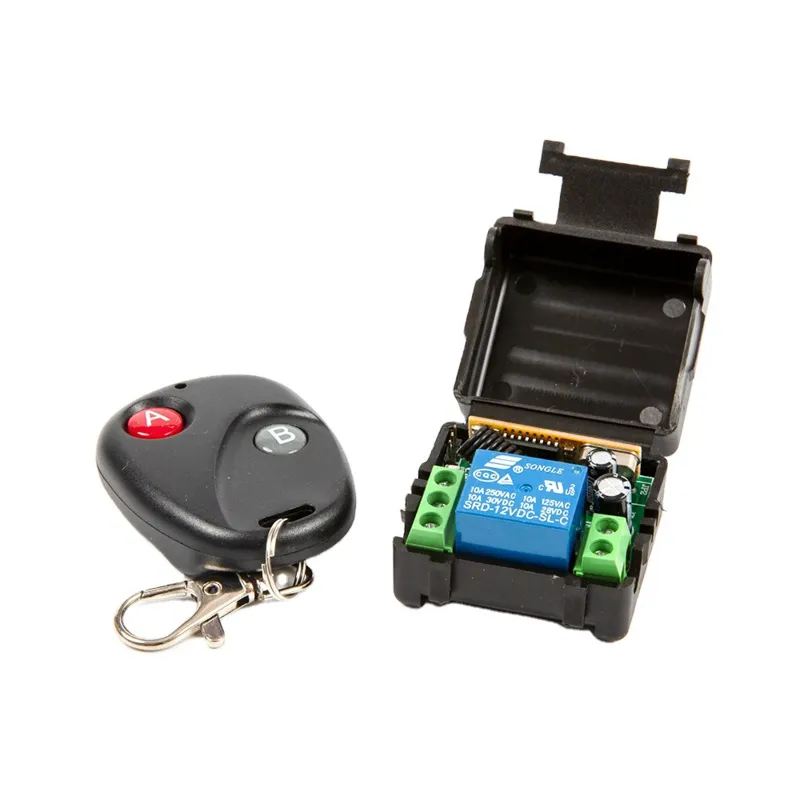

Drahtloses Relaismodul inkl. Fernbedienung (2 Tasten) - 12V, 1 Kanal, 433Mhz RF

1-Kanal-Relaismodul mit RF-Fernbedienung. Besteht aus einem Relais-Empfängermodul und einer Fernbedienung mit 2 Tasten.

Die Tasten sind programmierbar und können als Impuls (solange die Taste gedrückt bleibt, bleibt das Relais geschaltet) Ein/Aus oder Self Lock (1x drücken ist ein und noch einmal drücken ist aus) oder Interlock (ein mit einer Taste und aus mit der anderen Taste) eingestellt werden.

• Betriebsspannung: 10-14V;
• Betriebsstrom: 40 mA (Relais-Betriebszustand)
• Ruhestrom: 6 mA (Relais-Aus-Zustand)
• 433 Mhz RF drahtlose Empfang
• Sendeentfernung > 100m (offener Raum)
• Empfangsreichweite: 80 m
• Betriebsmodus: Impuls, Self Lock oder Interlock
• Betriebsanzeige: LED1 (Betriebsanzeigeleuchte)
• Relais-Lastkapazität: 250V AC-10A, 125V AC- 10A;30V -10A;28V -10A
• Abmessungen Relais: 35x32x17mm
• Abmessungen Fernbedienung: 52x40x13mm

Pairen van de relaismodule met de afstandsbediening

Druk één keer op de pairing knop op het relaisboard. Druk vervolgens de knop in op de afstandsbediening die gepaird moet worden.

LET OP: De pairing knop kan op een andere plek zitten van het bordje maar er is altijd maar 1 wit pairing knopje.

Het is mogelijk om 2 relaismodules met 1 afstandsbediening te bedienen.

Puls of moment relais

Iedere knop op de afstandsbediening kan ingesteld worden als puls schakelaar. Knop indrukken en het relais schakelt in en de knop moet ingehouden worden om deze aan te laten staan. Zodra de knop wordt losgelaten schakelt het relais weer uit.

Self lock relais

Iedere knop op de afstandsbediening kan ingesteld worden als self lock schakelaar. Knop indrukken en het relais schakelt in. Druk de knop nogmaals in en het relais schakelt weer uit.

Interlock relais

Iedere knop op de afstandsbediening kan ingesteld worden als aan of uit schakelaar. Knop 1 indrukken en het relais schakelt in. Druk de andere knop in en het relais schakelt weer uit.

Middels een jumper kan ingesteld worden hoe het relais moet functioneren.
