Weihnachtsbaum-Lötbausatz (OT2647 SH-serie) – Gebrauchsanweisung

Zum Produkt PDF herunterladen

Diese Gebrauchsanweisung zeigt, wie Sie den OT2647 SH-serie Weihnachtsbaum-Lötbausatz zusammenbauen, einen kleinen Weihnachtsbaum mit blinkenden roten, grünen und gelben LEDs. Benötigt werden: Lötkolben, Lötzinn und Seitenschneider.

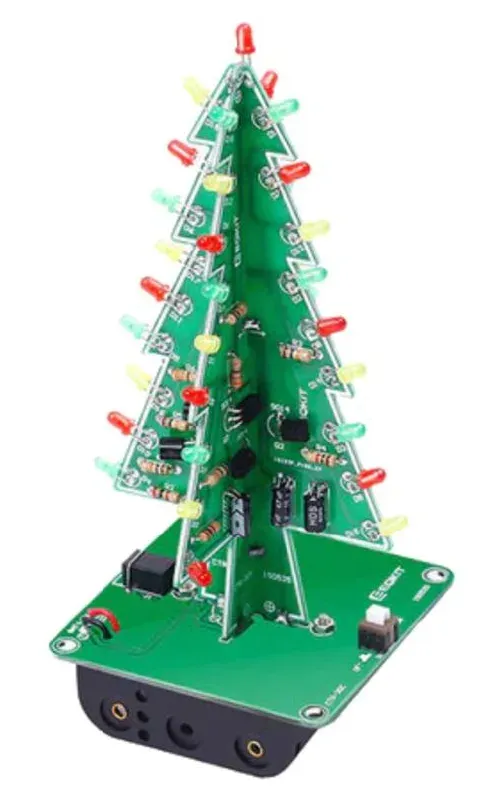

Abbildung der vollständig gelöteten Weihnachtsbaum-Platine mit roten, gelben und grünen LEDs — Der zusammengestellte Weihnachtsbaum-Lötbausatz

Stückliste

Komponente	Position	Platinenkode	Anzahl
Widerstand 100 Ω	R2/R4/R6/R7	SH-A	4
Widerstand 4.7K Ω	R1/R3/R5	SH-A	3
Kondensator 47 µF	C1/C2/C3	SH-A	3
LED 3mm rot	D1 t/m D6 + D19	SH-A	7
LED 3mm gelb	D7 t/m D12	SH-A	6
LED 3mm grün	D13 t/m D18	SH-A	6
Transistor 9014	Q1 t/m Q3	SH-A	3
Widerstand 100 Ω	R2/R4/R6	SH-B	1
Widerstand 4.7K Ω	R1/R3/R5	SH-B	1
Kondensator 47 µF	C1/C2/C3	SH-B	3
LED 3mm rot	D7 t/m D12	SH-B	6
LED 3mm gelb	D13 t/m D18	SH-B	6
LED 3mm grün	D1 t/m D6	SH-B	6
Transistor 9014	Q1 t/m Q3	SH-B	3
Schalter 5.8mm	S1	SH-C	1
DC-Buchse 3.5mm	J1	SH-C	1
Batteriehalter 3xAA	BAT4.5V	SH-C	1

Verpackungsinhalt

1x Platine SH-A
1x Platine SH-B
1x Platine SH-C
7x Widerstand 100 Ω
6x Widerstand 4.7K Ω
6x NPN Transistor S9014
6x Kondensator 47µF 16V
13x LED 3mm Rot
12x LED 3mm Grün
12x LED 3mm Gelb
1x USB-zu-DC-3.5mm-Kabel
1x DC-Buchse J1 3.5mm
1x Schalter S1 5.8mm
1x Batteriehalter für 3x AA-Batterien
1x Otronic niederländische Gebrauchsanweisung

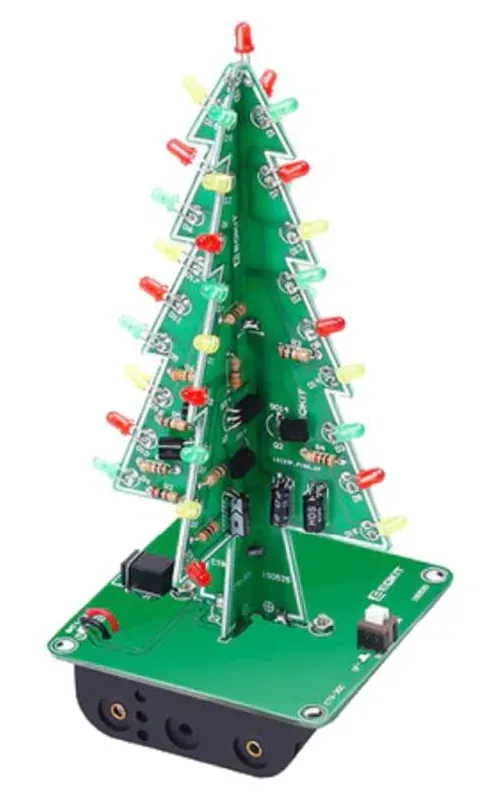

Abbildung der aufgebauten Weihnachtsbaum-Platine — Der Weihnachtsbaum-Lötbausatz, bereit für die Montage

Widerstände

Schematische Zeichnung eines 100 Ohm Widerstands — 100 Ohm Widerstand

Schematische Zeichnung eines 4,7K Ohm Widerstands — 4,7K Ohm Widerstand

Die Platinen haben einen eindeutigen Code. In der Übersicht auf der Rückseite dieser Gebrauchsanweisung ist für jede Platine angegeben, welche Komponenten Sie löten müssen. Beispiel: R6 auf der Platine CTR-30A ist ein anderer Widerstand als R6 auf der Platine CTR-30B. Die LEDs sind in dieser Gebrauchsanweisung in einer bestimmten Reihenfolge angeordnet, dürfen aber bei Bedarf auch in anderer Reihenfolge eingesetzt werden.

Montageanleitung

Beginnen Sie mit dem Löten der Widerstände. Widerstände sind nicht polarisiert, das heißt, Sie können sie in beiden Richtungen einbauen und es gibt kein + oder –.
Löten Sie die Transistoren ein und achten Sie darauf, dass die flache und die runde Seite mit der Abbildung auf der Platine übereinstimmen.
Löten Sie die Kondensatoren ein und achten Sie genau auf + und -. Auf dem Kondensator ist ein weißer Streifen mit einem Minuszeichen darauf abgebildet. Dies erkennen Sie auch an der Länge der Anschlüsse. Das lange Beinchen ist + und das kurze Beinchen ist -. Auf der PCB sind die schrägen weißen Streifen die Seite von -.

Nahaufnahme eines Kondensators mit langem (+) und kurzem (-) Anschluss — Kondensator mit + und - Beinchen markiert

Löten Sie die LEDs gemäß dem obigen Schema ein. Auf der PCB gibt es ein rundes und ein quadratisches Loch. Das runde ist die – und das quadratische ist die +. Beim LED ist das lange Beinchen die + und das kurze Beinchen die -. Außerdem ist die Minus-Seite an der abgeflachten Seite der LED selbst zu erkennen.

Nahaufnahme einer roten LED mit langem (+) und kurzem (-) Anschluss — LED mit + und - Beinchen markiert

Wenn alle Komponenten eingelötet sind, können die Platinen CTR-30A und CTR-30B ineinander geschoben werden. Löten Sie anschließend die Verstärkungspunkte zusammen, damit alles zu einer stabilen Einheit wird.
Setzen Sie das Weihnachtsbäumchen nun auf die Unterplatte CTR-30C und achten Sie genau auf + und -. Löten Sie anschließend das Bäumchen fest. MERRY CHRISTMAS!
