BMS für ein 3S-Akkupack, zum sicheren Laden und Entladen von 3 Li-Ion-/Li-Po-Zellen.
SKU: OT3568 Artikelnummer: NA539 EAN: 8720618489586 Lagerort: H04.01
Alternative
2S BMS Lade- und Schutzplatine für 2x 18650
€ 2,00
Diese Alternative ansehen
Ein Battery Management System (BMS) für ein 3S-Akkupack. Mit diesem Schaltkreis erstellen Sie sicher ein Akkupack aus 3 in Reihe geschalteten Li-Ion-/Li-Po-Akkus (Zellen). Der Schaltkreis schützt das Akkupack vor Kurzschluss, zu hoher Spannung und zu niedriger Spannung. Außerdem sorgt der Schaltkreis dafür, dass die Akkus gleichmäßig geladen werden (Balancierfunktion).
Spezifikationen:
Ladespannung: 12.6V
Maximaler Ladestrom: 25A*
Maximaler kontinuierlicher Entladestrom: 25A*
Kurzschlussschutz: 45 ± 5A
Überladeschutzspannung (pro Zelle/Akku): 4.28 ± 0.05V
Entladeschutzspannung (pro Zelle/Akku): 2.55 ± 0.08V
Balancierfunktion: Ja
Abmessungen: 56x45x2.6mm
*Hinweis: Dies sind die Maximalwerte des BMS-Schaltkreises. Angeschlossene Akkus können diesen Strom möglicherweise nicht liefern!
Pin-Beschreibung (Siehe die Abbildungen für den Anschlussplan):
B-: Minus Zelle/Akku 1
B1: Plus Zelle/Akku 1, Minus Zelle/Akku 2
B2: Plus Zelle/Akku 2, Minus Zelle/Akku 3
B+: Plus Zelle/Akku 3
P+: Plus-Ausgang Akkupack
P-: Minus-Ausgang Akkupack
Verwenden Sie die Anschlüsse P+ und P-, um das Akkupack zu laden und zu entladen.
Hinweis: Das Erstellen eines Li-Ion-/Li-Po-Akkupacks erfordert Fachwissen. Erstellen Sie das Pack nur, wenn Sie wissen, was Sie tun. Das falsche Anschließen der Akkus und des BMS-Schaltkreises kann dazu führen, dass die Akkus in Brand geraten oder sogar explodieren.
Abmessungen
Länge: 6cm
Breite: 4,1cm
Höhe: 0,31cm

| Abmessungen | 56x45x2.6mm |
|---|---|
| Breite | 4,1cm |
| Länge | 6 cm |
| Höhe | 0,31 cm |
| Ladespannung | 12.6V |
| Ladestrom | 25A |
| Kurzschlussschutz | 45 ± 5A |
| Überladeschutzspannung | 4.28 ± 0.05V |
| Entladeschutzspannung | 2.55 ± 0.08V |
| Maximaler kontinuierlicher Entladestrom | 25A |
Funktioniert prima
alles in Ordnung
Weiß ich noch nicht, muss es noch installieren. Aber "balanCeer" statt balanseer
Noch nicht getestet... aber laut den Kollegen macht es genau das, was es soll.
Nicht zufrieden? Du hast 30 Tage nach Erhalt Zeit, das Produkt zurückzusenden.
Alles zur Rücksendung

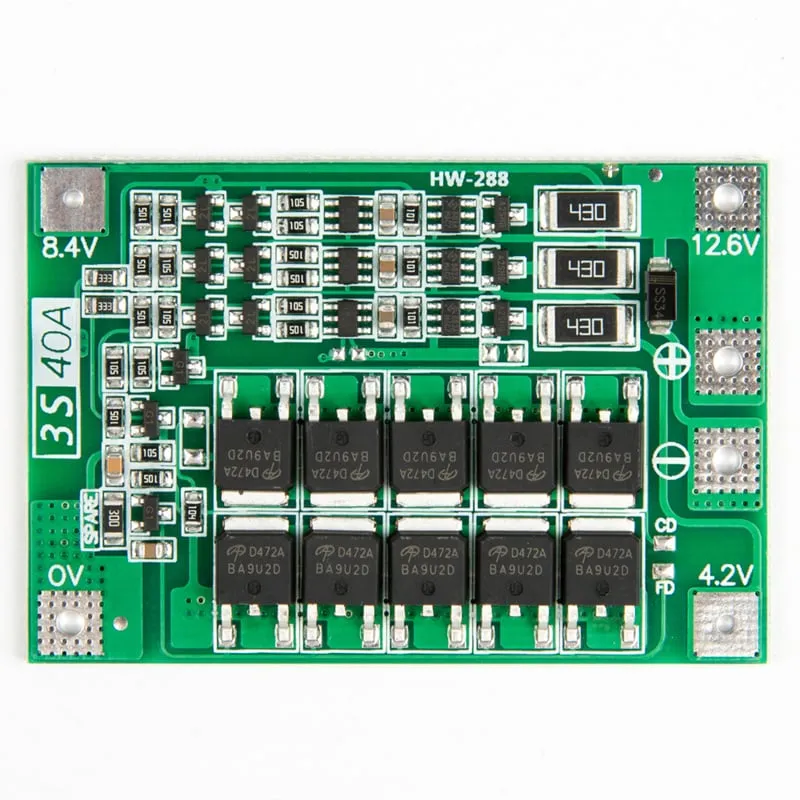

BMS 3S Schutzschaltung mit Balancierfunktion
