Tastenfeld mit Kunststofftasten. Ideal zum Beispiel für die Eingabe eines Zugangscodes.
Das Tastenfeld hat Membranschalter und alle Tasten sind mit den Zahlen 0-9 sowie den Zeichen * und # versehen. Rechts befinden sich noch 4 Tasten mit A,B,C und D
Das Modul ist sehr gut für den Einbau geeignet. Auf dem Modul befinden sich außerdem vier 2mm Löcher zur Montage.
Abmessungen
Lengte: 6,9cm
Breedte: 6,5cm
Hoogte: 1cm
So schließt du den 4x4 Matrix-Tastenfeld schwarz an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

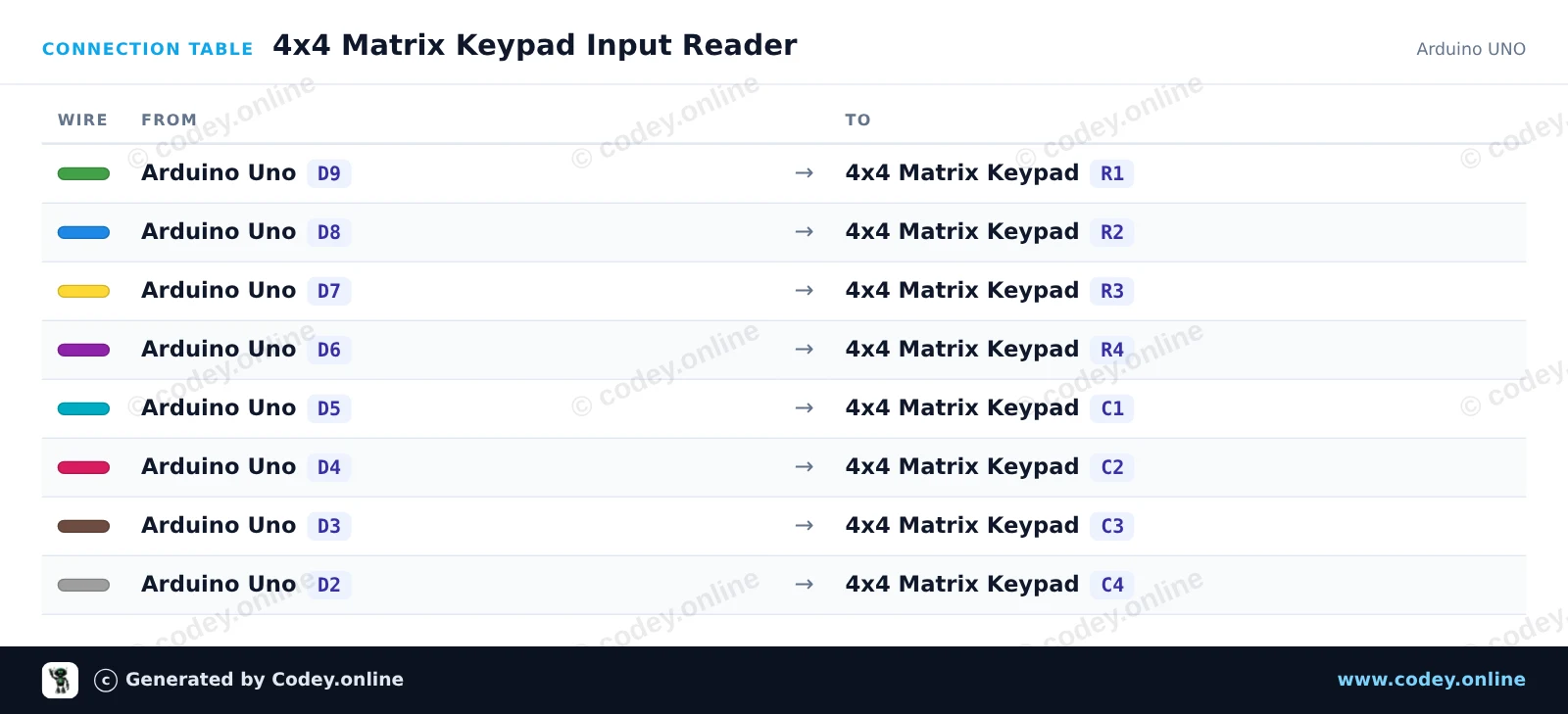

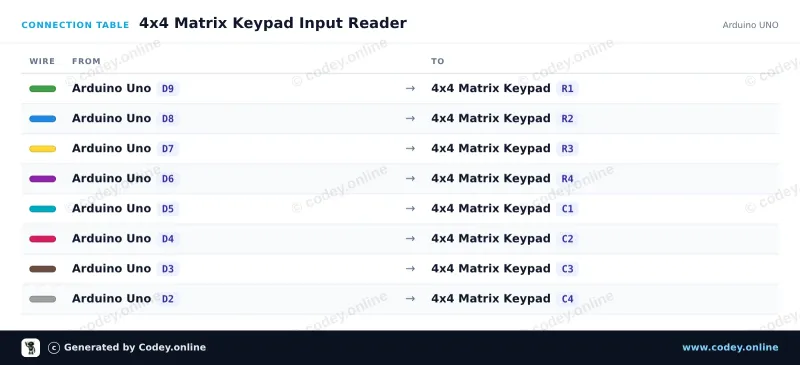

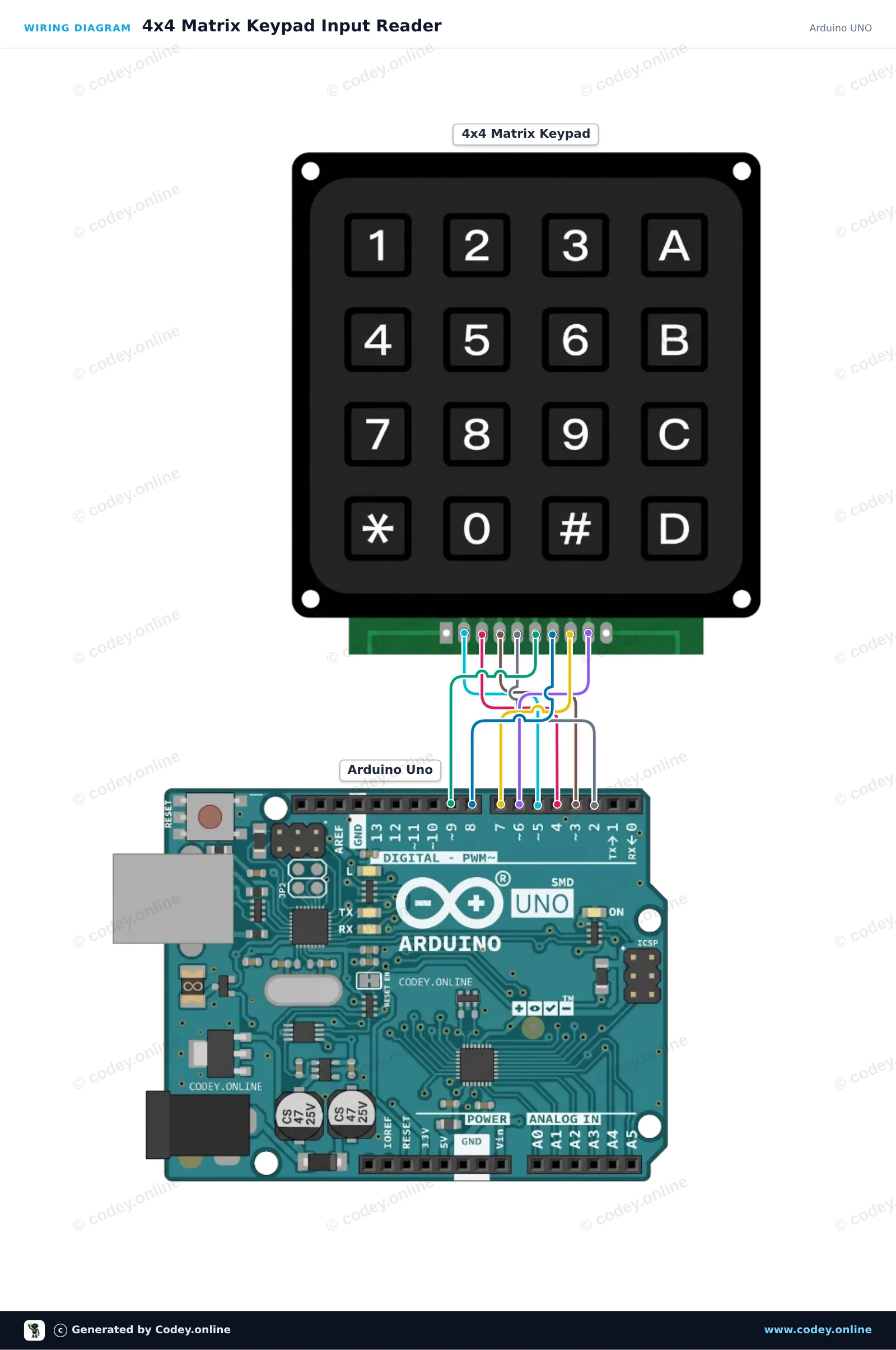

Dieses Projekt zeigt, wie man Eingaben von einem 4x4-Matrix-Keypad mit einem Arduino Uno ausliest. Wenn eine Taste auf dem Keypad gedrückt wird, wird das entsprechende Zeichen direkt im Serial Monitor mit 115200 baud ausgegeben.
English
Nederlands
Frans
Italiano
Español
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : 4x4 Matrix Keypad Input Reader
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Keypad 4x4
* Libraries : Keypad 3.1.1
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Keypad.h>
const byte ROWS = 4;
const byte COLS = 4;
char keys[ROWS][COLS] = {
{'1', '2', '3', 'A'},
{'4', '5', '6', 'B'},
{'7', '8', '9', 'C'},
{'*', '0', '#', 'D'}
};
byte rowPins[ROWS] = {9, 8, 7, 6};
byte colPins[COLS] = {5, 4, 3, 2};
Keypad keypad = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS);
void setup() {
Serial.begin(115200);
Serial.println(F("4x4 Keypad Demo"));
Serial.println(F("Press any key on the keypad..."));
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.print(F("Key Pressed: "));
Serial.println(key);
}
}Benötigte Bibliotheken: Keypad 3.1.1
Wiring diagram and example code generated by Codey.online — https://www.codey.online

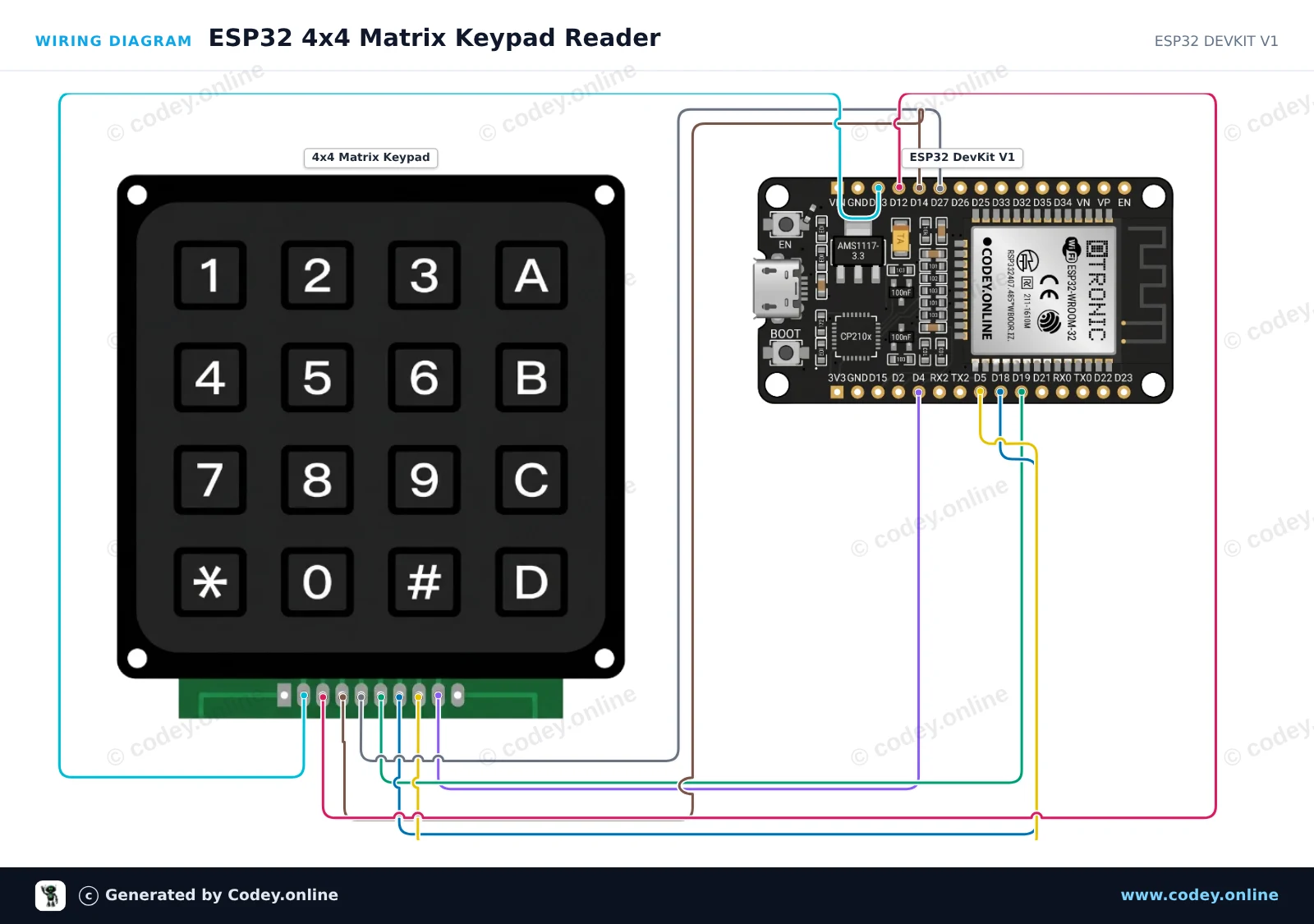

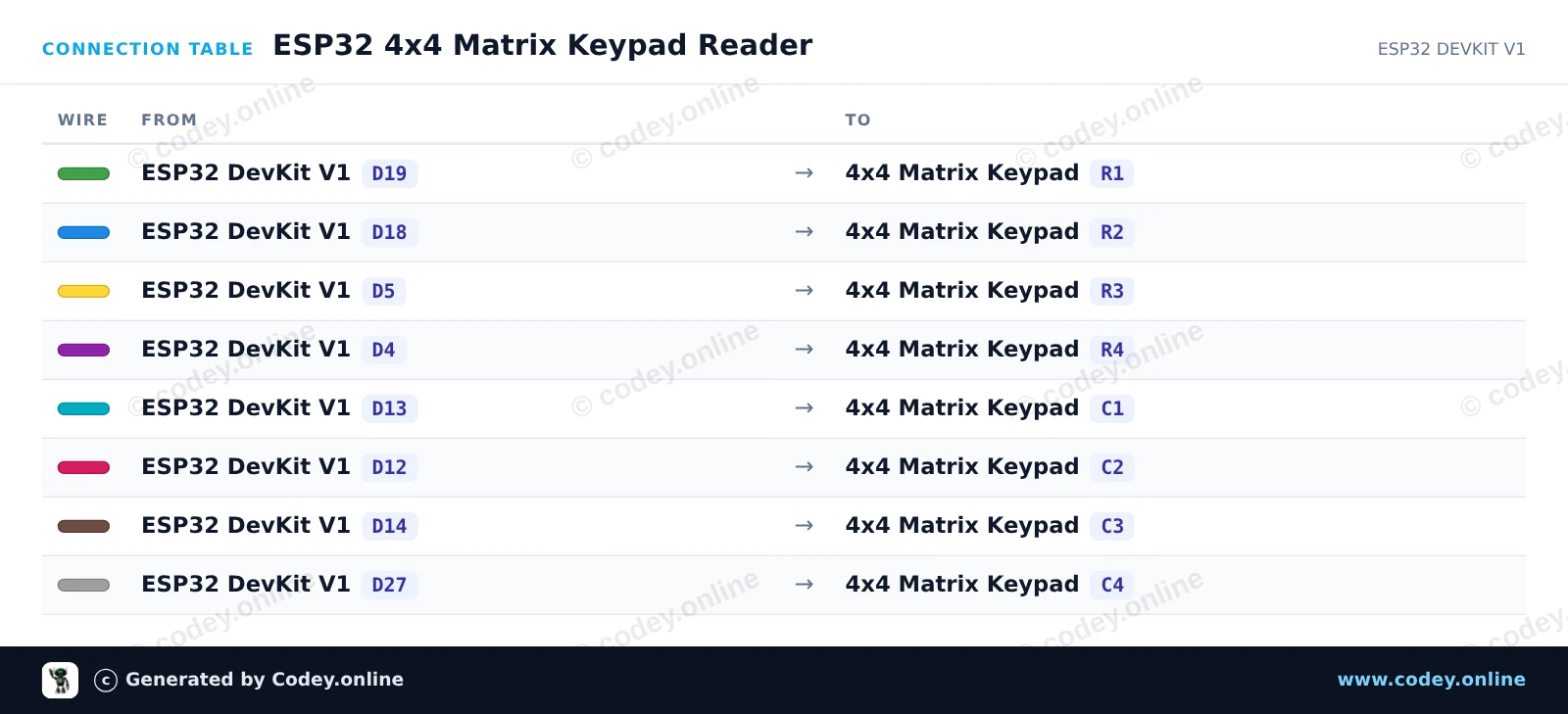

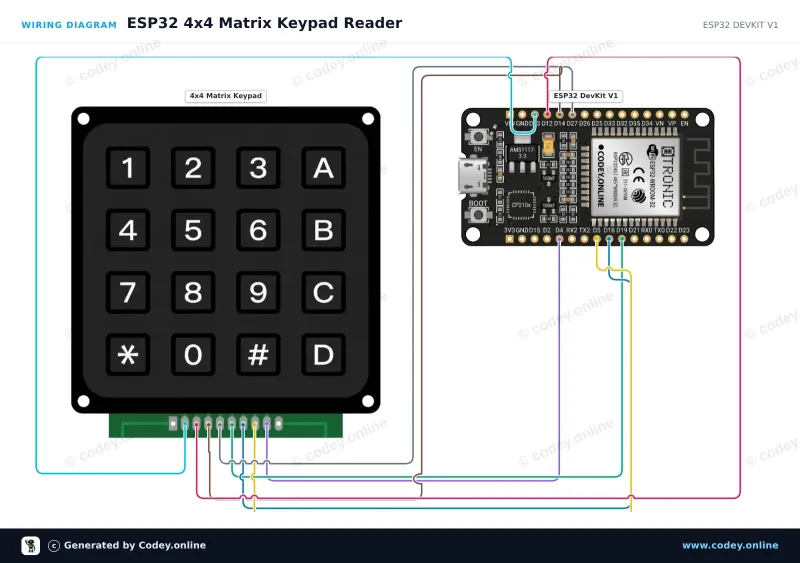

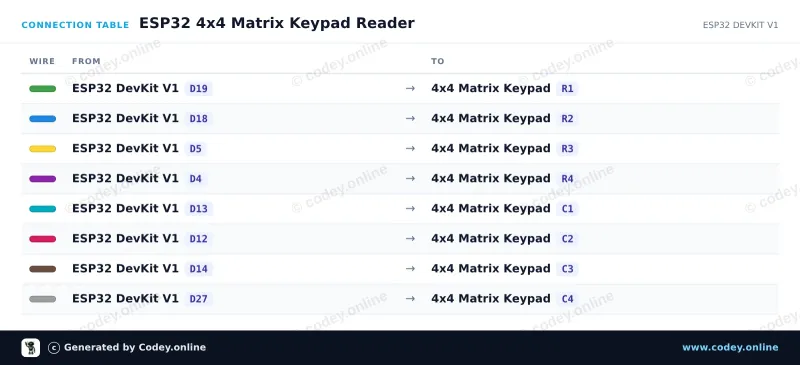

Diese Schaltung verbindet ein 4x4-Matrix-Tastenfeld direkt mit den GPIOs des ESP32. Die Keypad library scannt die Matrixzeilen und -spalten mithilfe interner Pull-up-Widerstände. Beim Drücken einer Taste wird ihr Zeichen in Echtzeit im Serial Monitor ausgegeben.
/*
* ==================================================================
