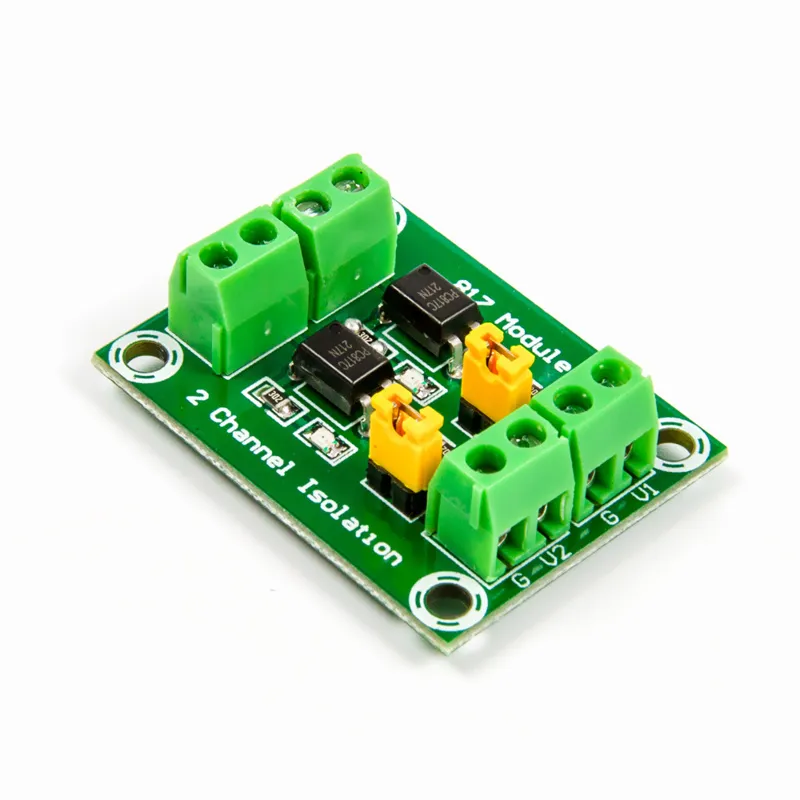

2-Kanal-Optokoppler-Isolationsmodul

Dieses Optokoppler-Board ist mit 2 PC817X-Optokopplern ausgestattet. Für eine Erklärung, wie Optokoppler genau funktionieren, empfehlen wir Ihnen, sich das Video zu diesem Produkt anzusehen (Englisch).

Mit dem Jumper werden die Minus-/GND-Flächen miteinander verbunden für einen Common Ground. Um eine vollständige Isolierung zu erhalten, muss der Jumper also entfernt werden.

width=227

Spannung Eingang (IN1-IN2): 3.6-24V
Spannung Ausgang (V1-V2): 3.6-30V
Maximale Leistung pro Ausgang: 150mW
Maximale Schaltfrequenz: 4kHz

Hier das Datenblatt des PC817X-Optokopplers herunterladen

Abmessungen
Länge: 3,78cm
Breite: 2,82cm
Höhe: 1,2cm

  • 2 Optokoppler
  • Jumper einstellbar
  • 4 kHz
  • 3,78 x 2,82 x 1,2 cm

Warum dieses Produkt wählen?

  • Vollständige Isolierung – Jumper entfernen für vollständige Isolierung.
  • Gemeinsame Masse möglich – Min-/GND-Ebenen mit Jumper verbunden.
  • Hohe Schaltfrequenz – Geeignet zum Schalten bis 4 kHz.
  • Breiter Spannungsbereich – Eingang 3,6-24 V, Ausgang 3,6-30 V.
Spezifikationen
Breite2,82 cm
Leistung150mW
Länge3,78cm
Frequenz4kHz
Höhe1,2 cm
ModellPC817X
